《接上期》
三、拆解
首先拆解的是VOOC闪充线。

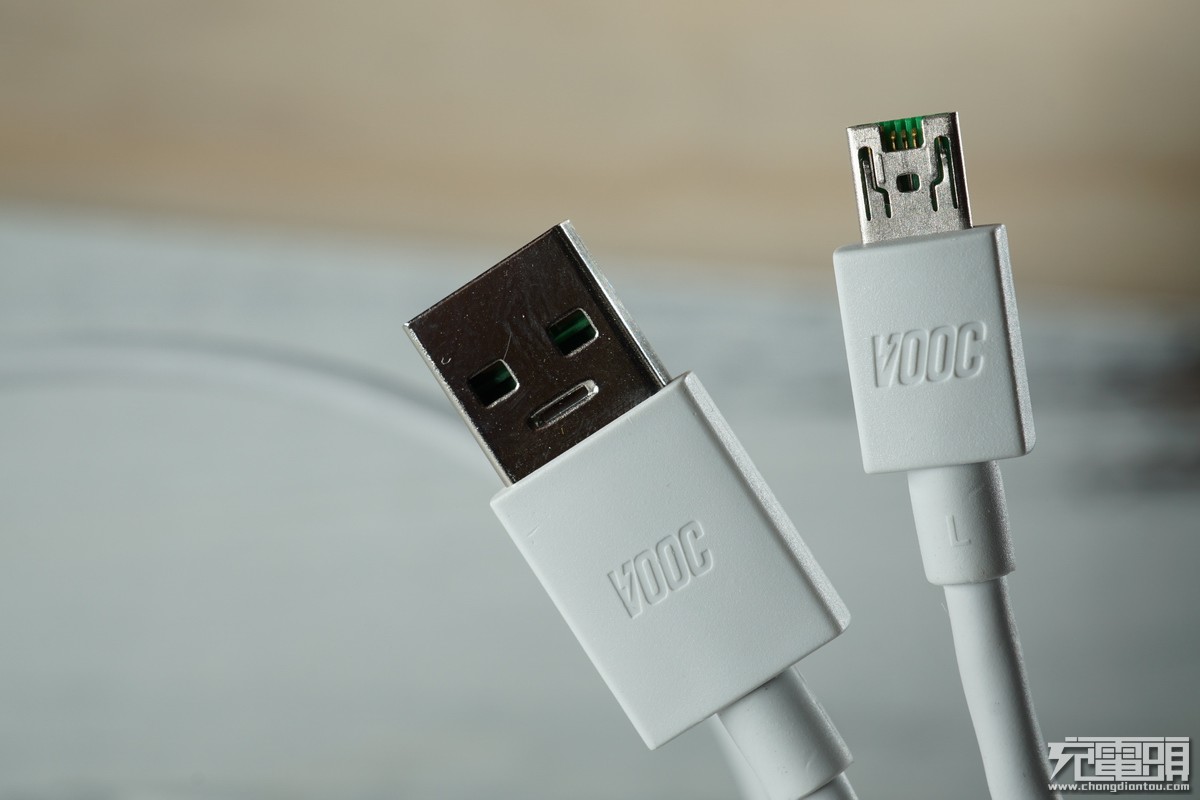

两端印有VOOC标志。
两端口使用铁片冲压成型。

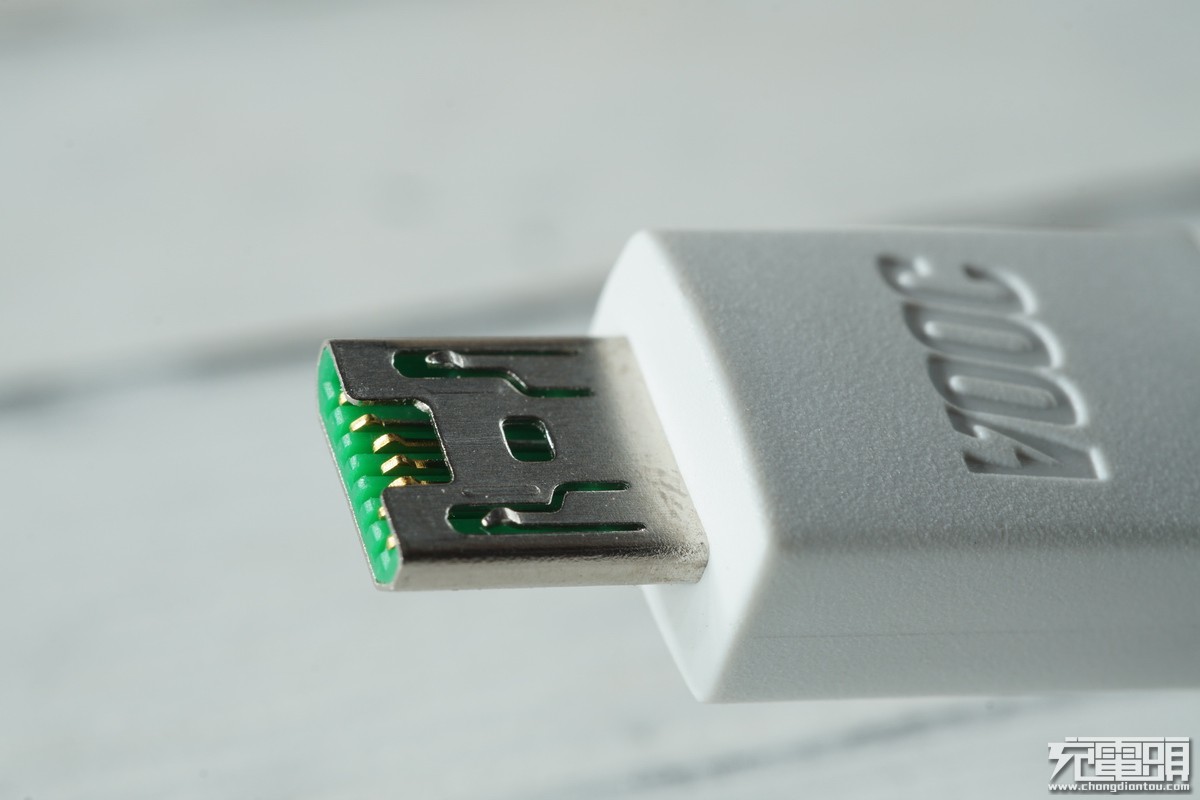

MicroUSB口特写。

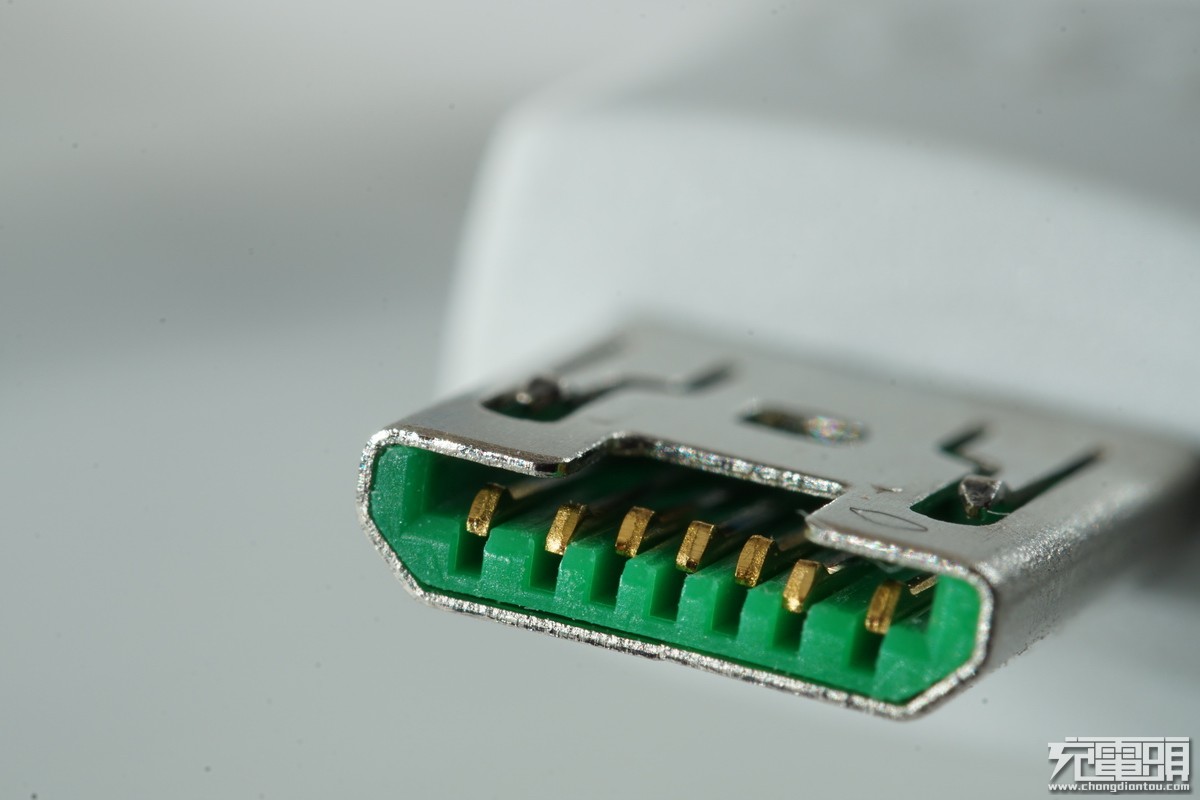

MicroUSB口内部金属触点，比普通的5针多2针。

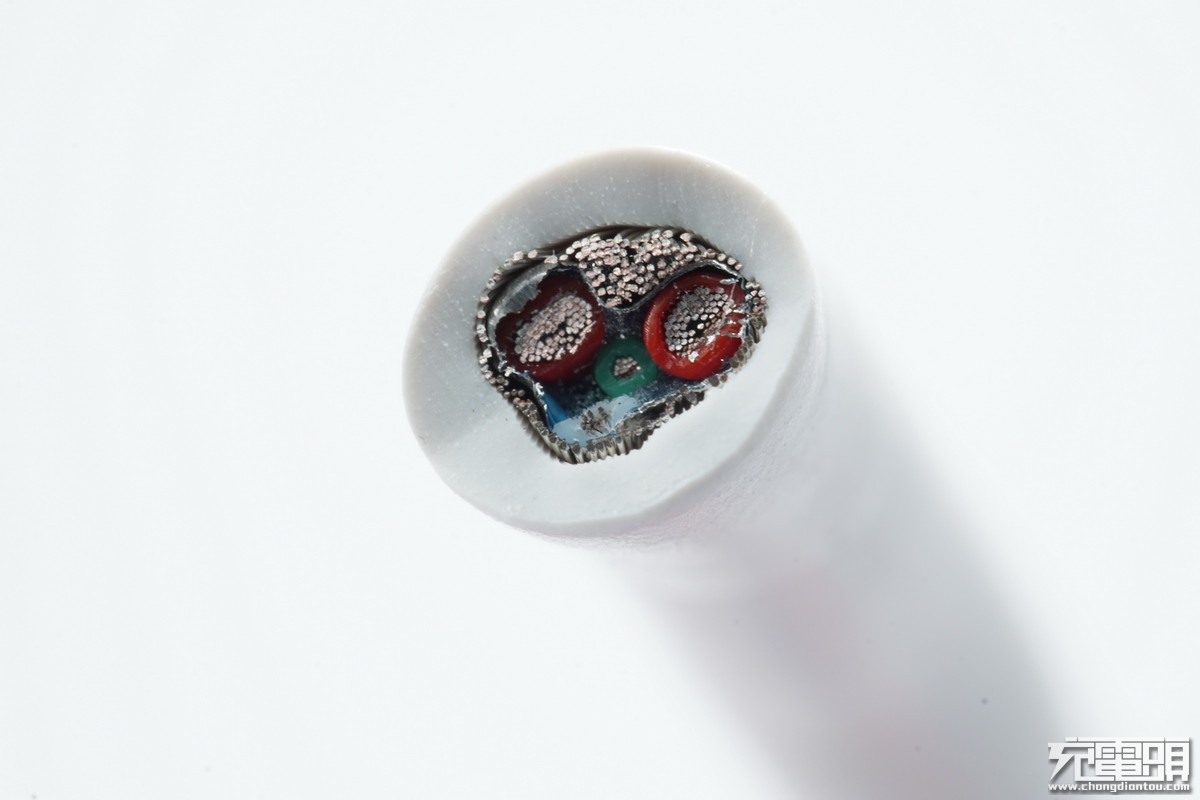

从中间剪断数据线，截面图中隐约可以看到两根红色过流线、绿白信号线、负极裸线、金属屏蔽层、编织网。
剥去外皮，白色细丝应该是防拉线。
红白绿线剥开后也是有镀锡线组成。

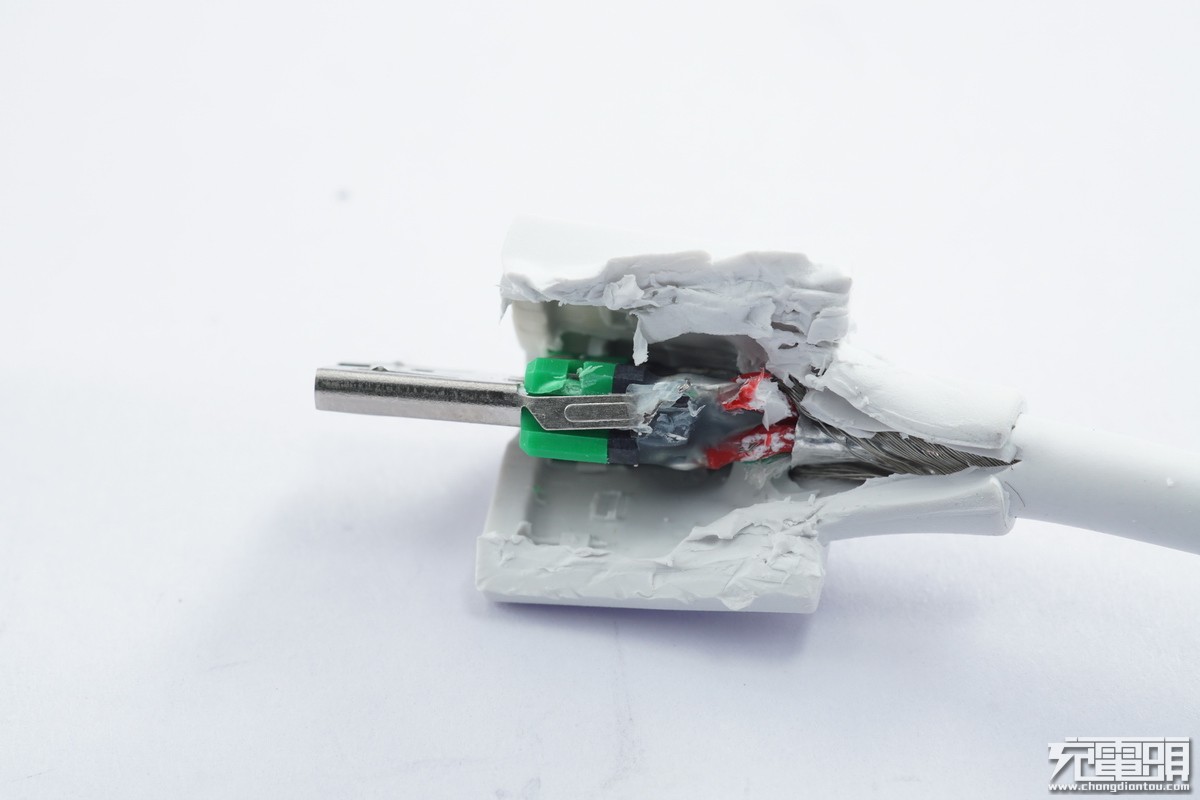

MicroUSB口暴力剪开。

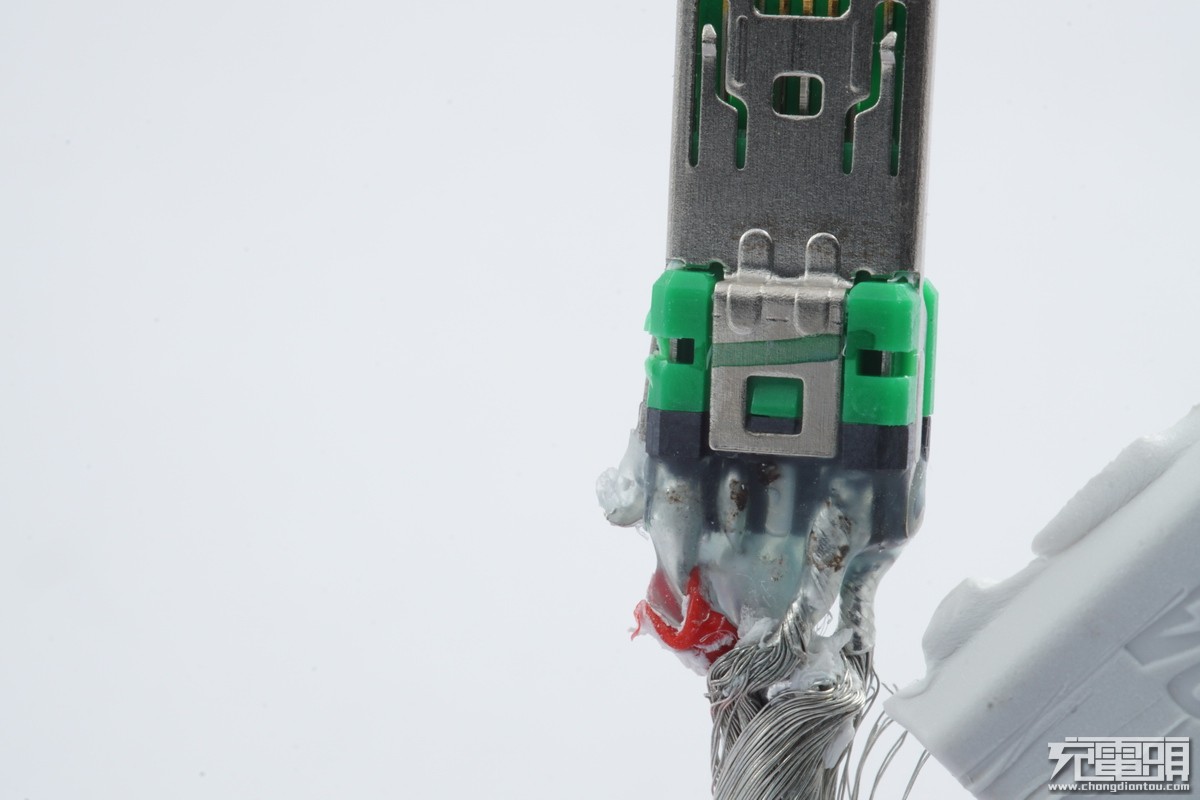

导线与接头注塑连接，防止拔断。
线材背面。

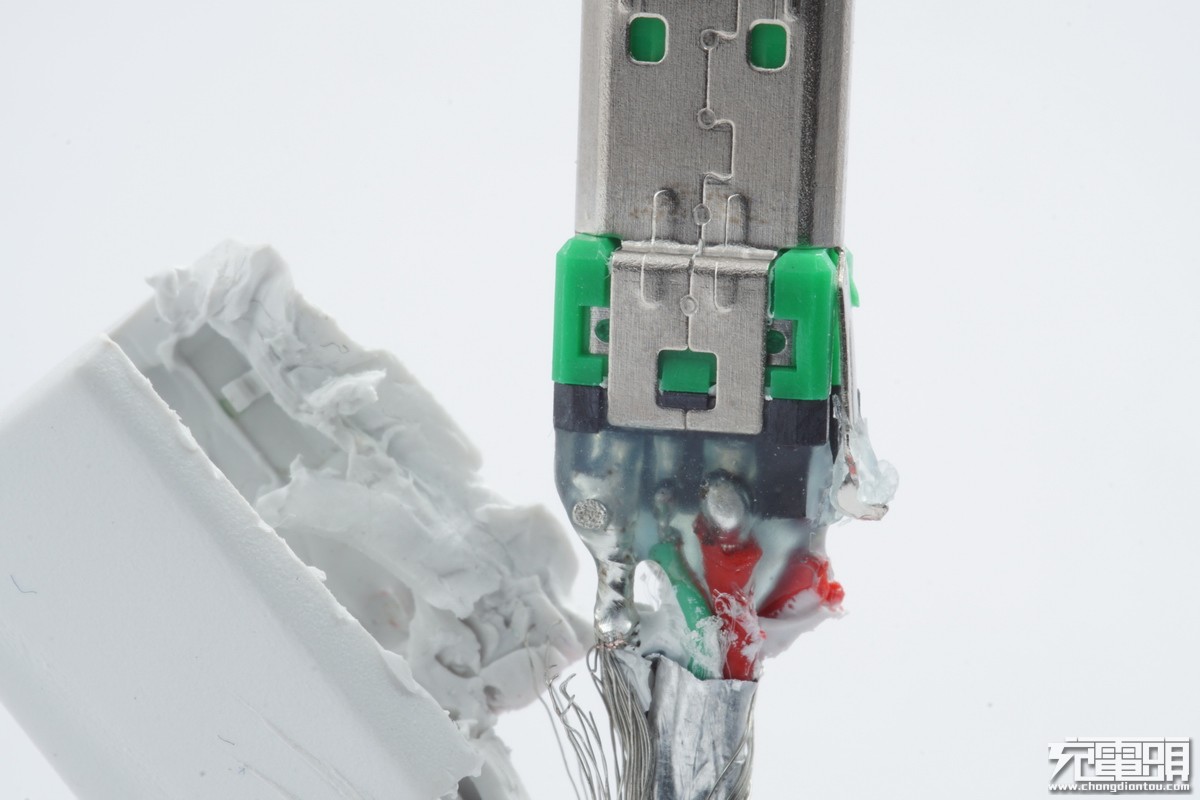

两条粗红线焊接在了两边。

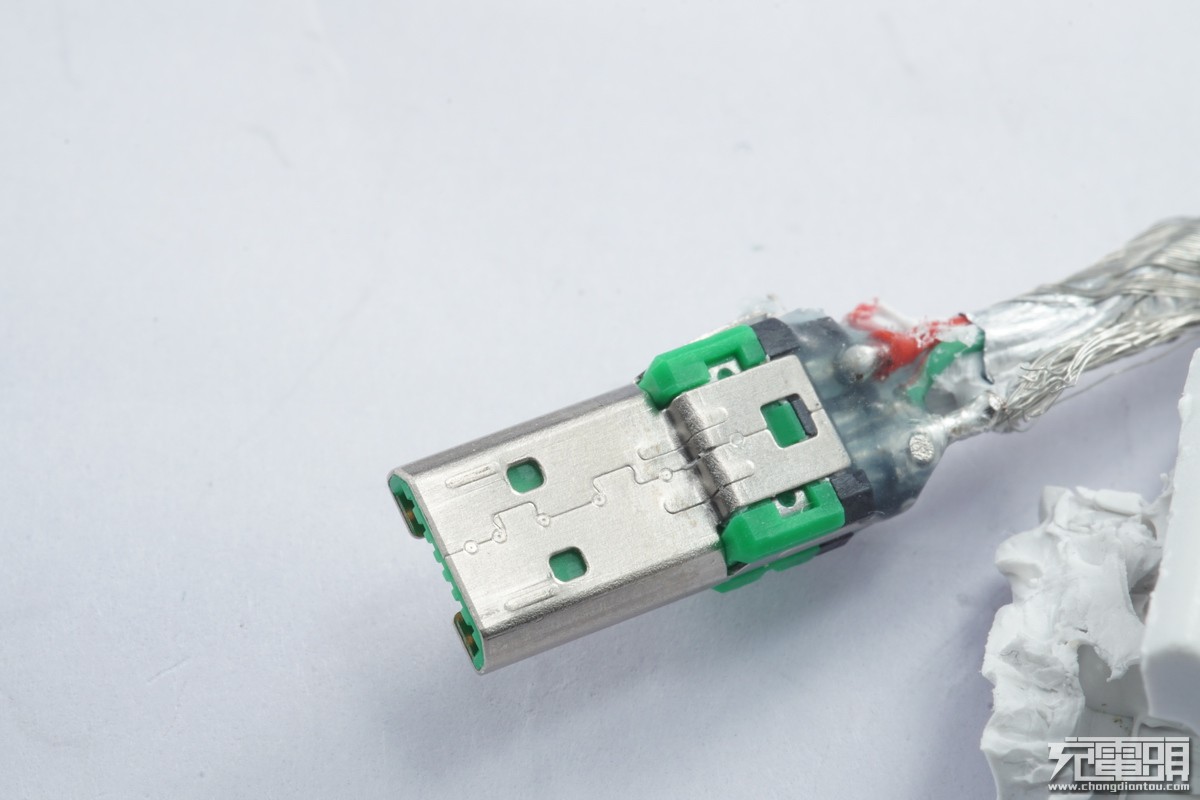

拆开钢壳。

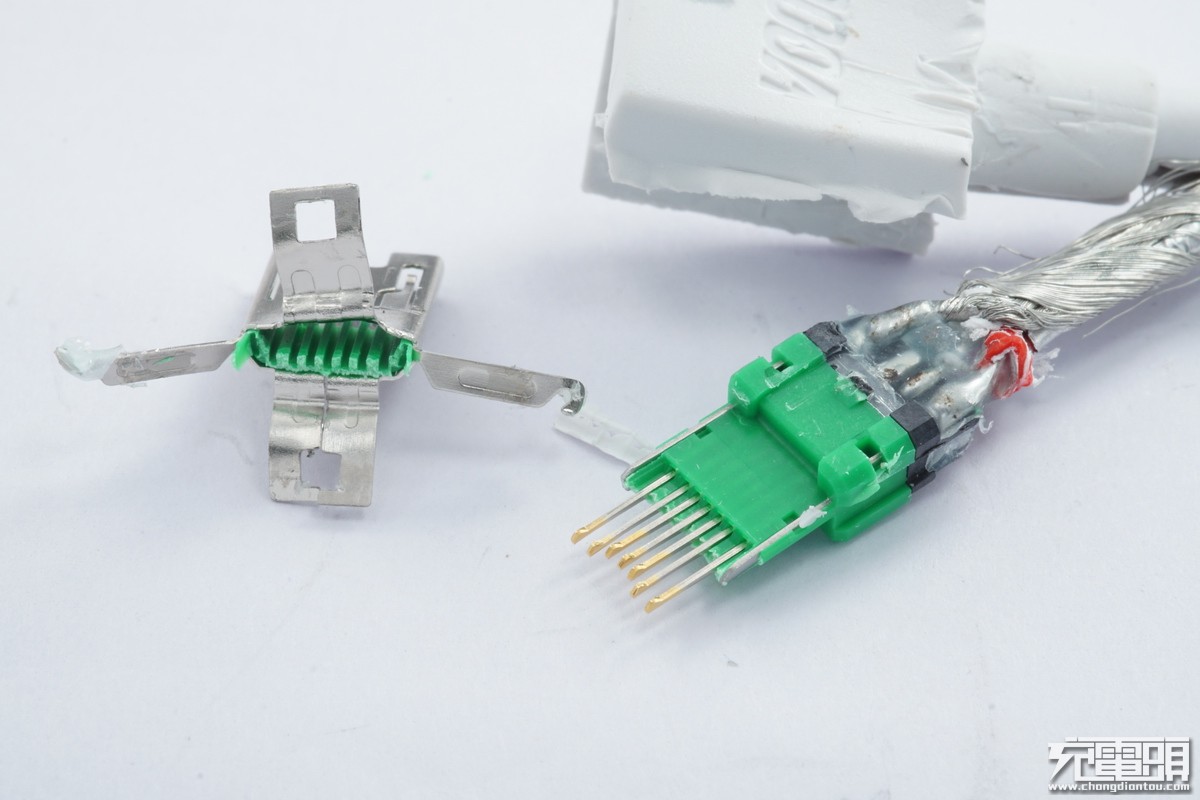

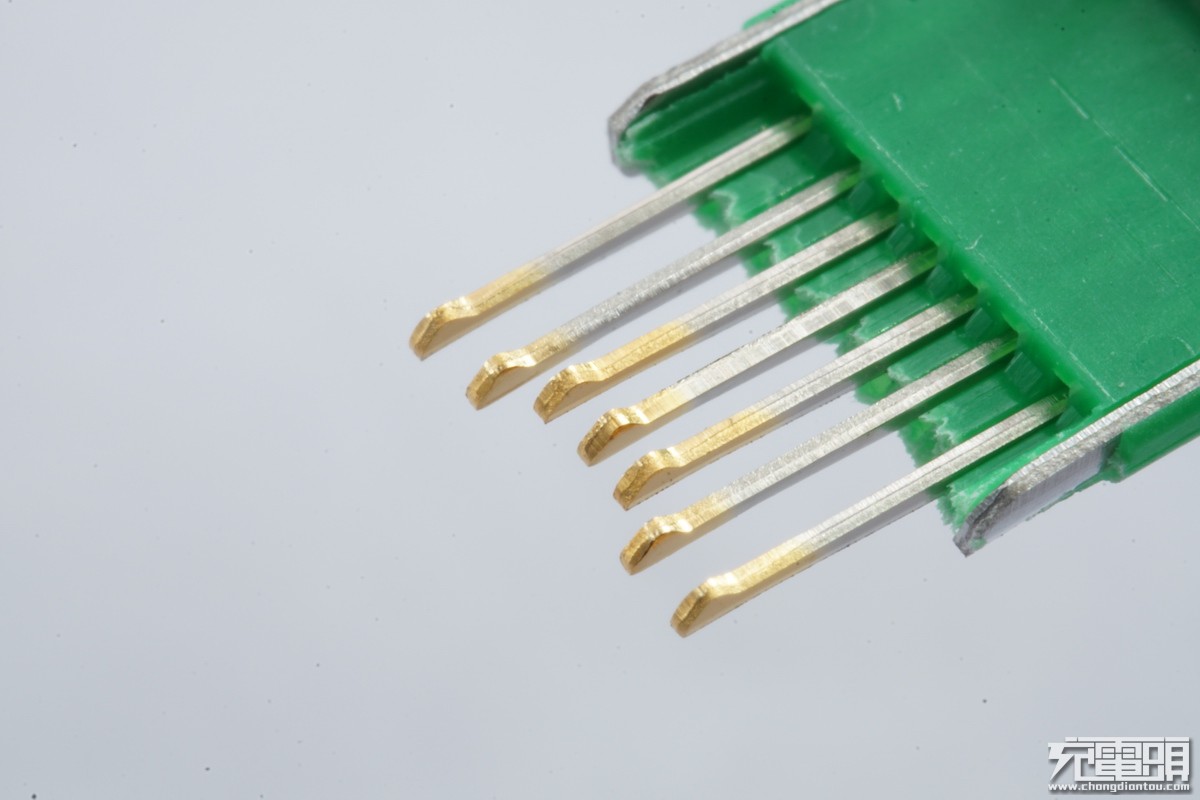

7pin针脚，悉数镀金。
USB公头同样拆开。
完全剥离，露出全貌。

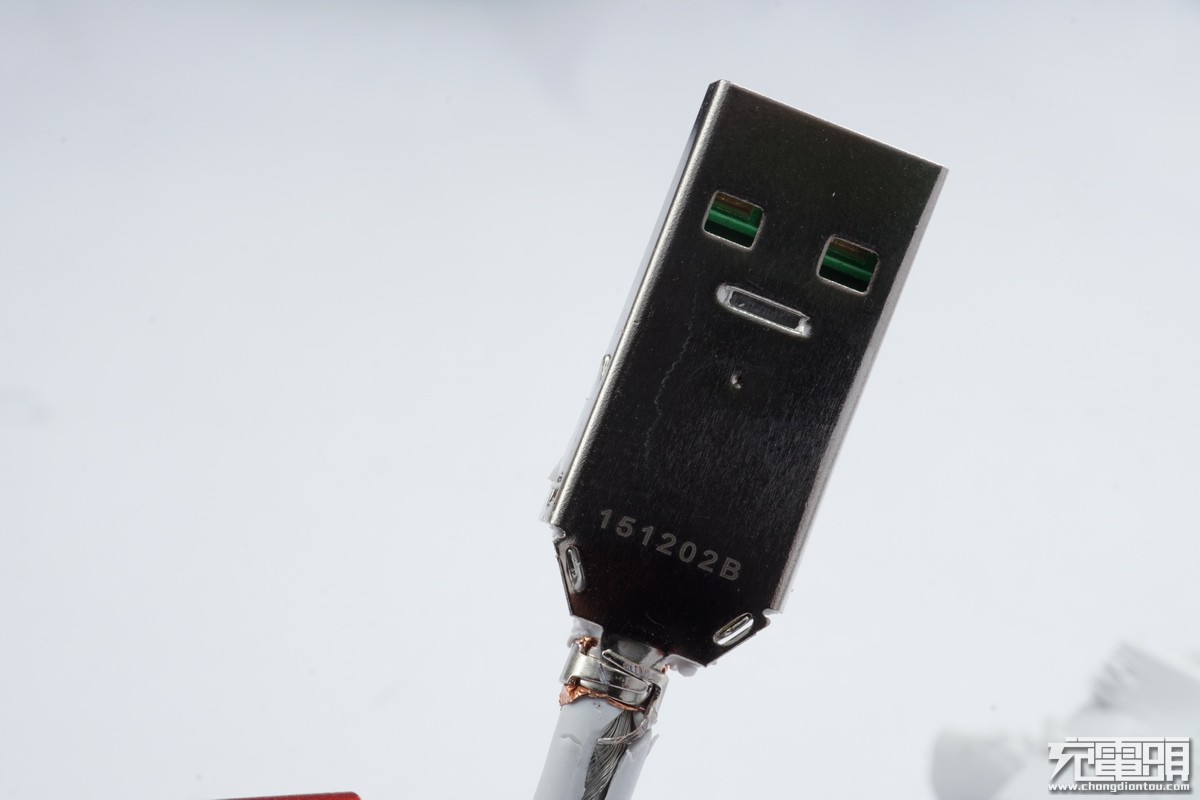

壳上镭雕有数字字母，具体意义不明。
钢壳拆掉。

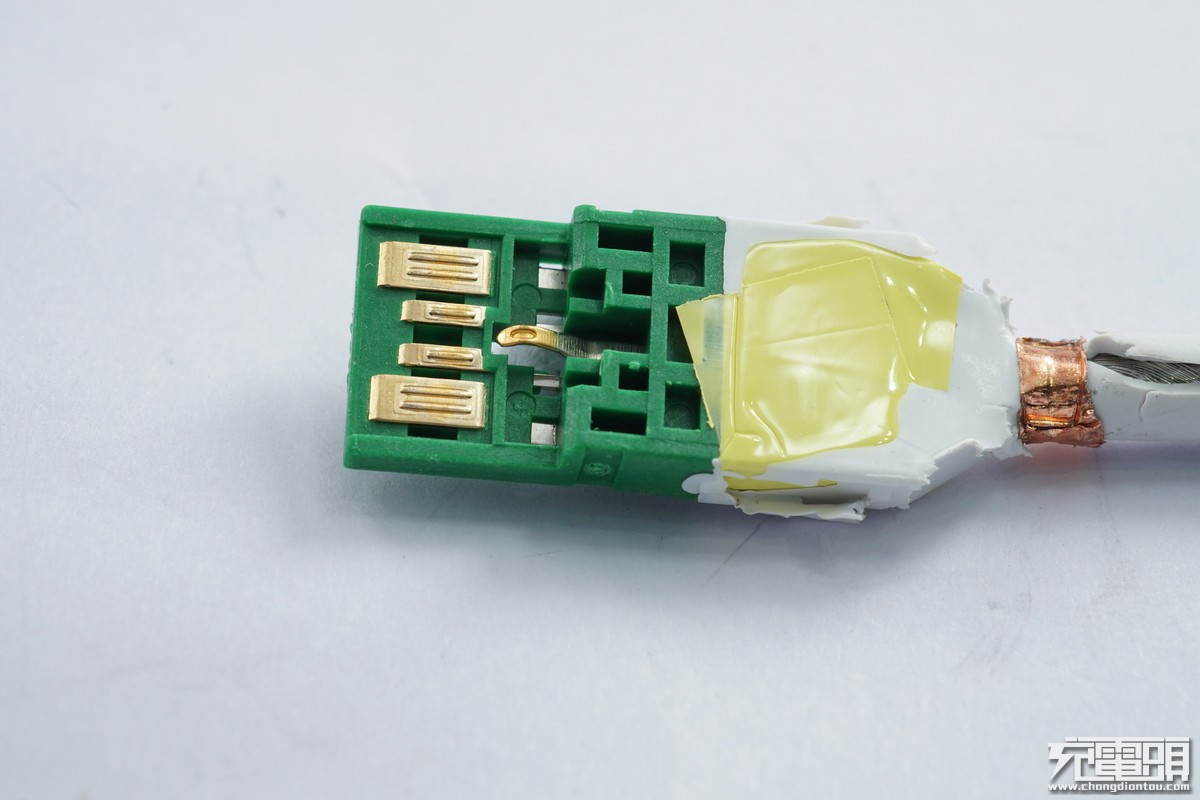

触点接触这一面可以看到VBUS和GND是加宽的镀金触点。

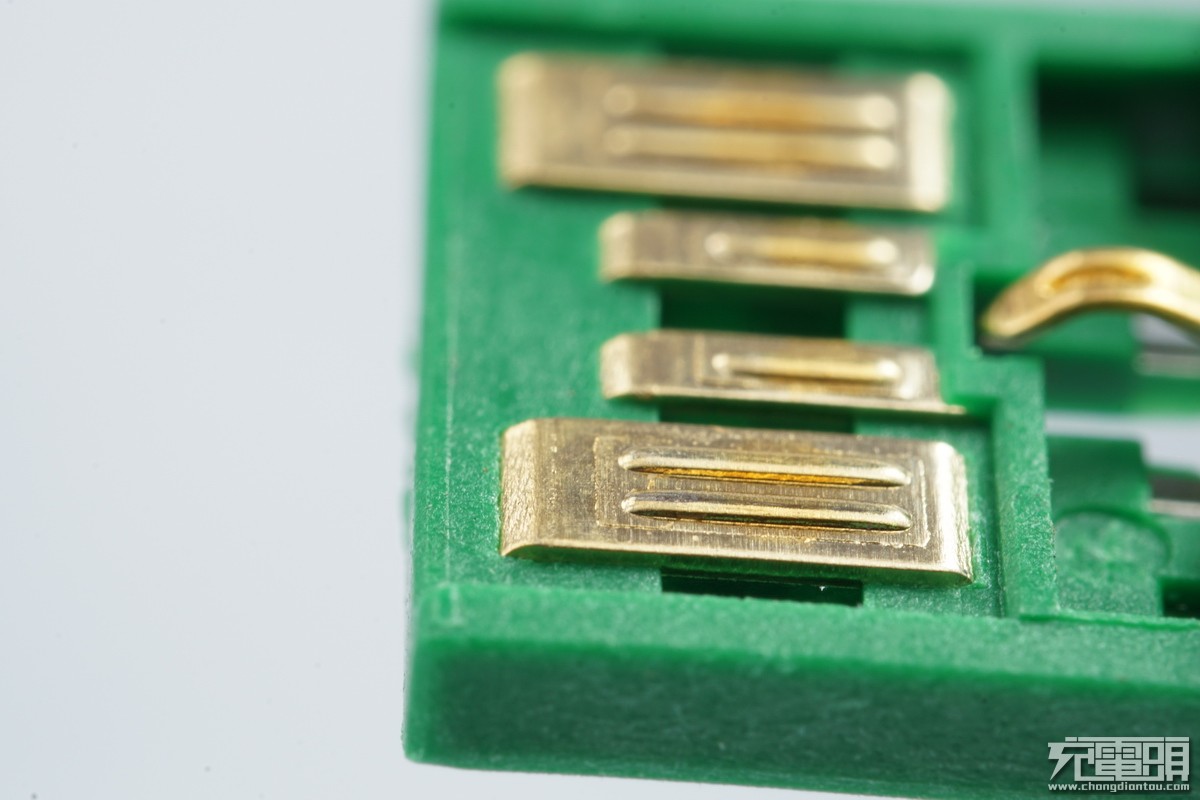

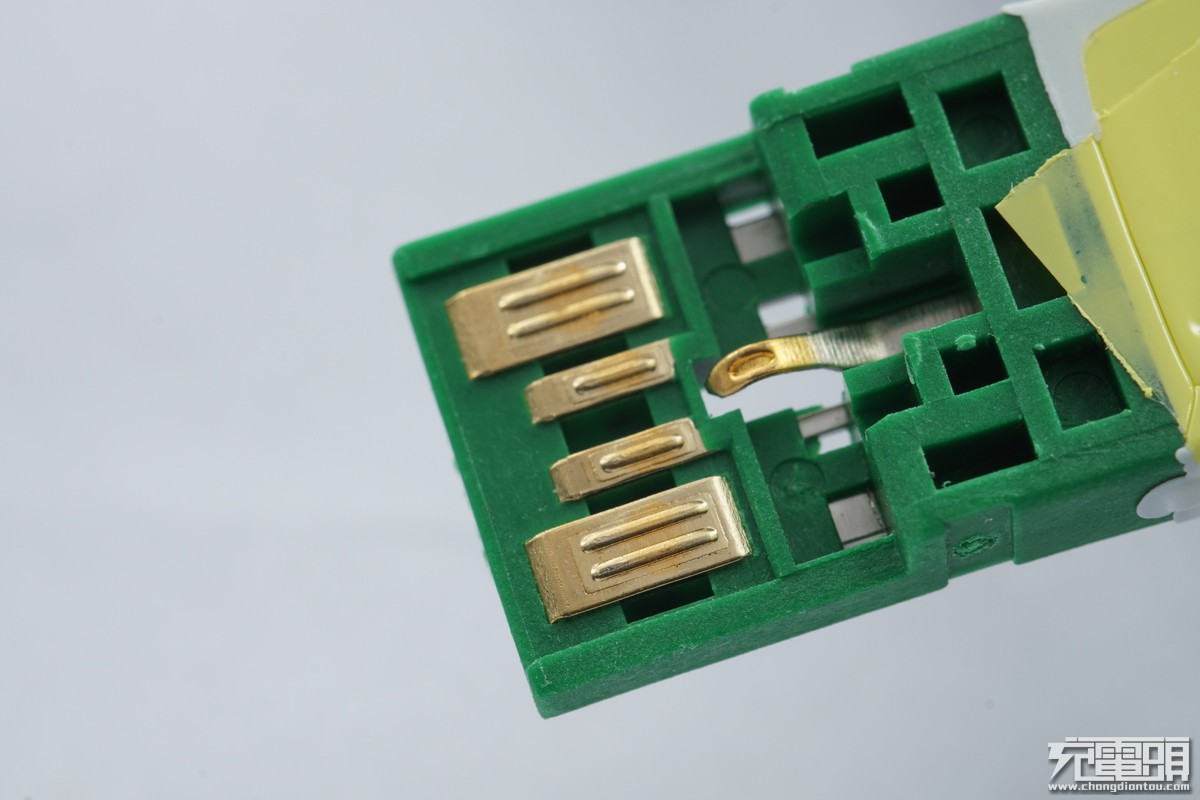

加宽的触点特写。
隐藏在深处的第五个触点。
接下来拆华为5A线。

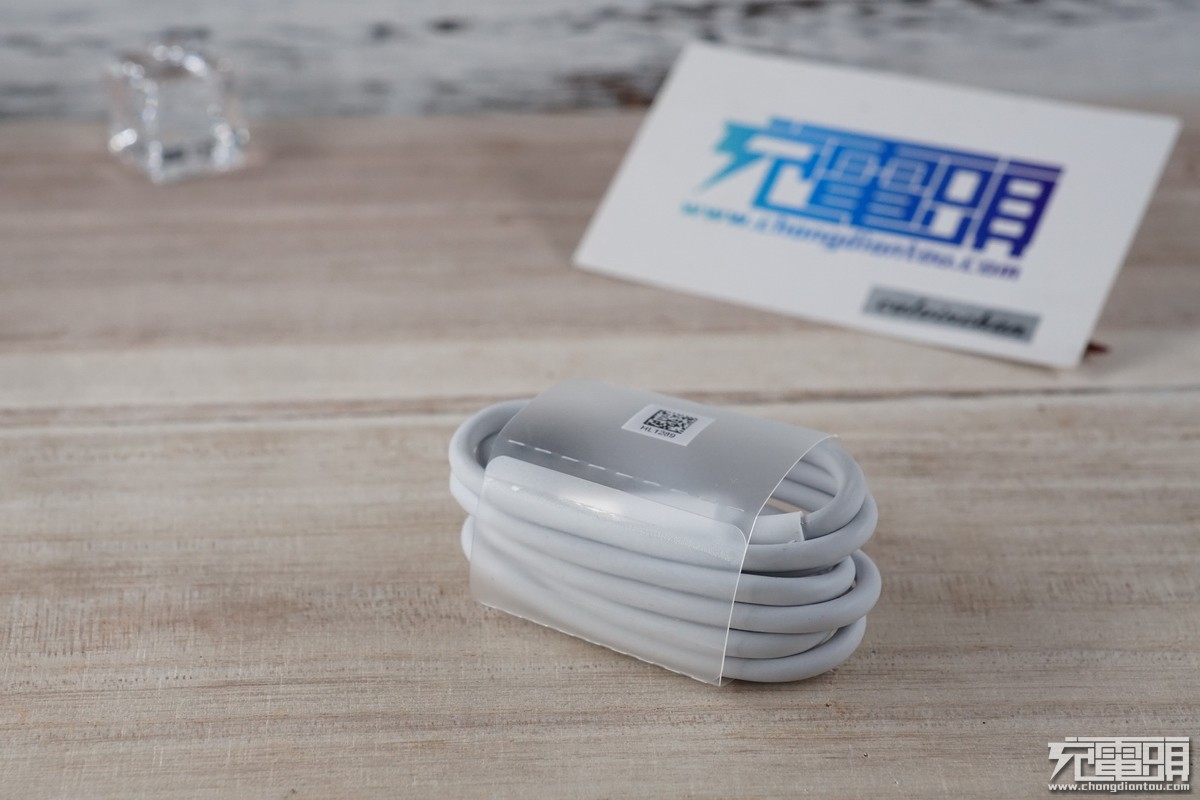

线材使用塑料套束缚。

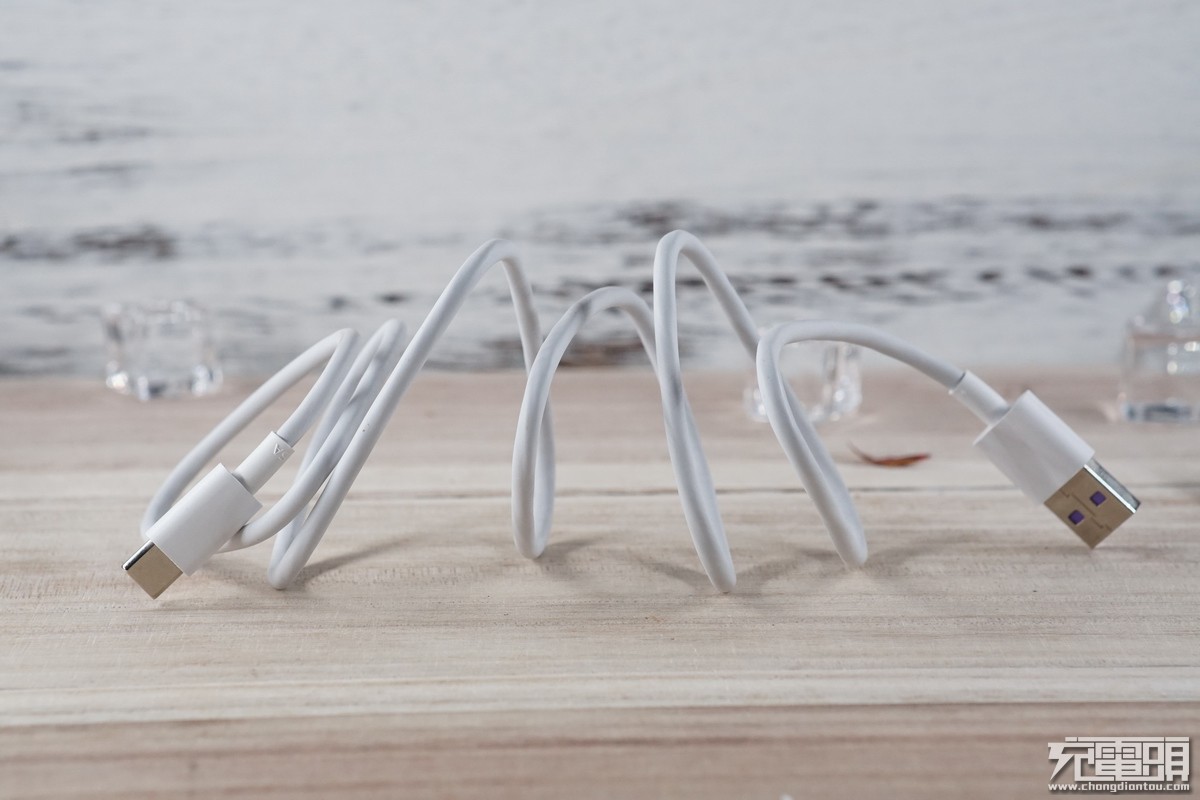

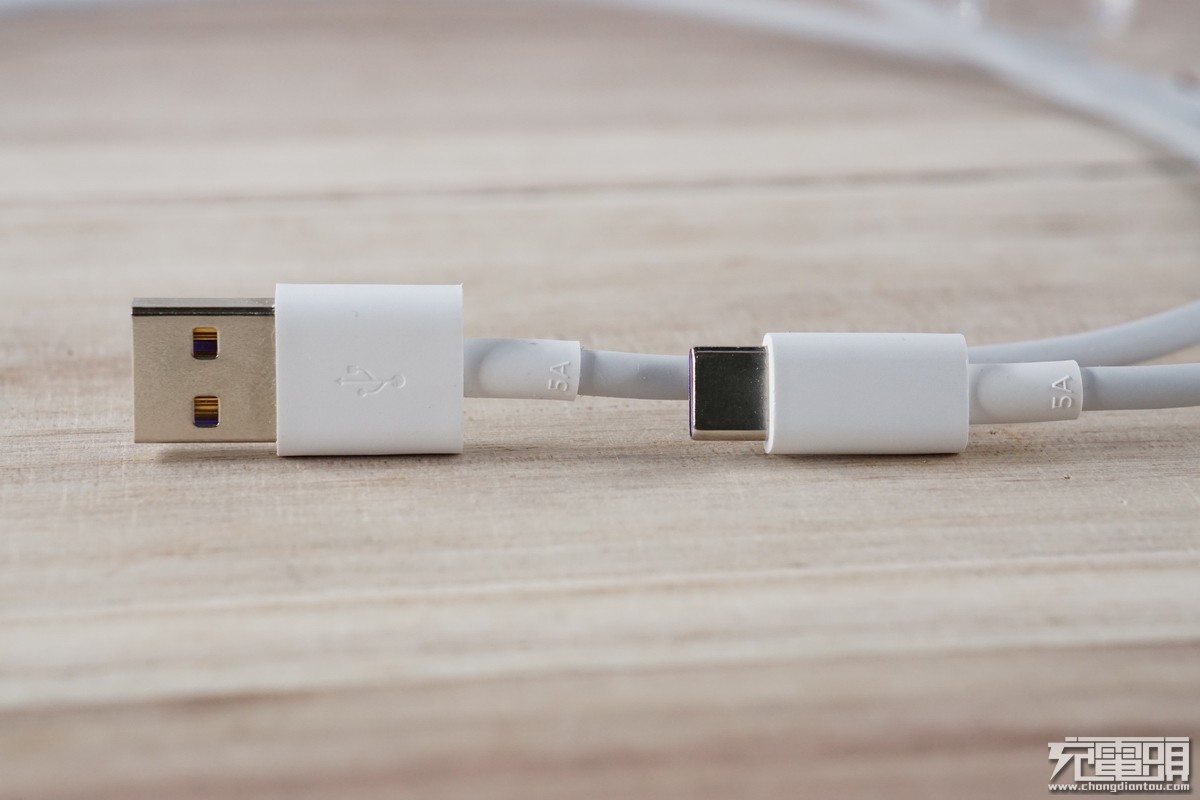

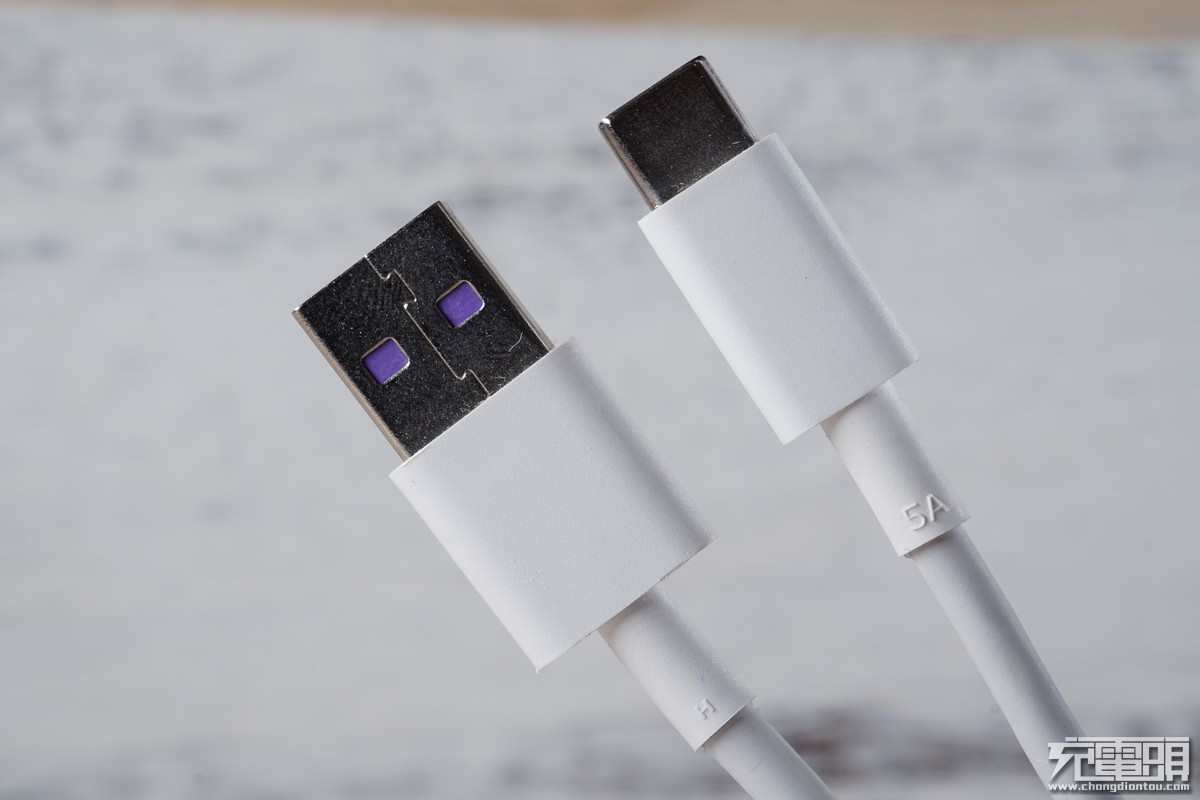

线材两端。

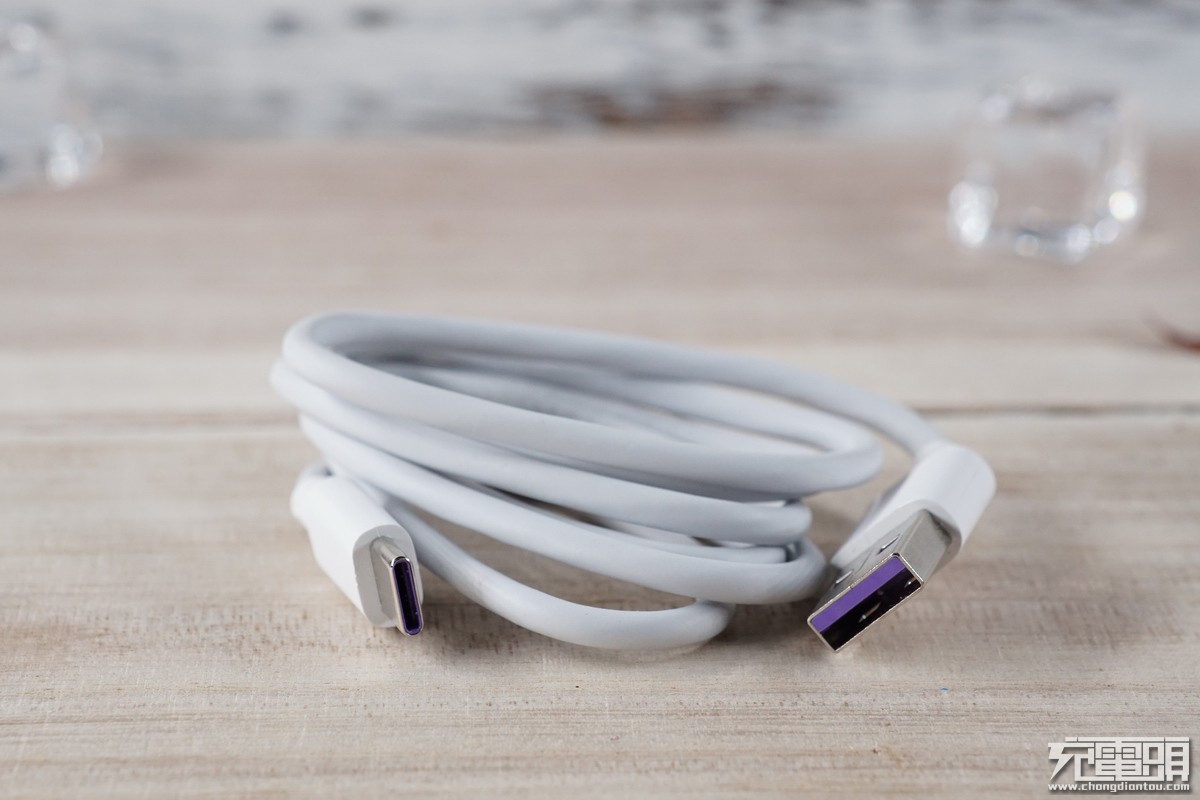

线材塑形不错。
两端均印有“5A”字样，方便区分。
“5A”字样放大特写。

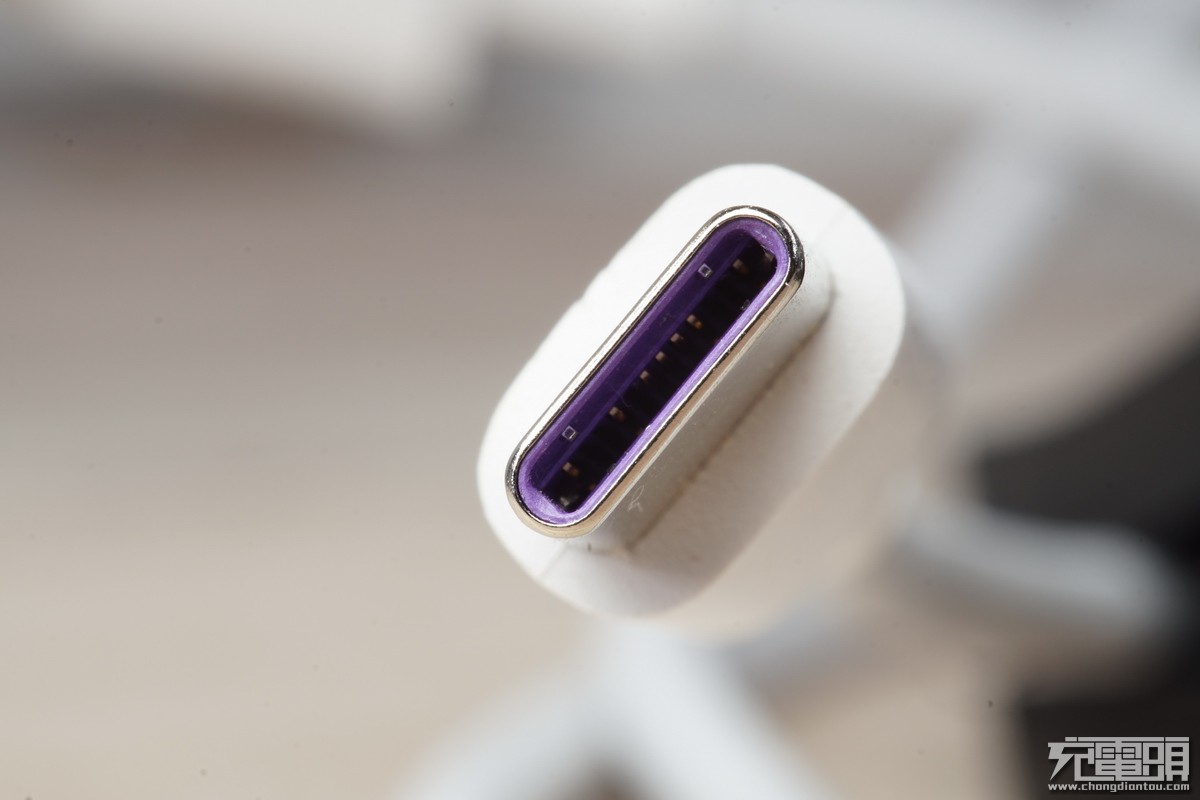

紫色Type-C口，24针不全，USB2.0结构。
同样冲压成型。
从这个角度看上去似乎有6个触点。

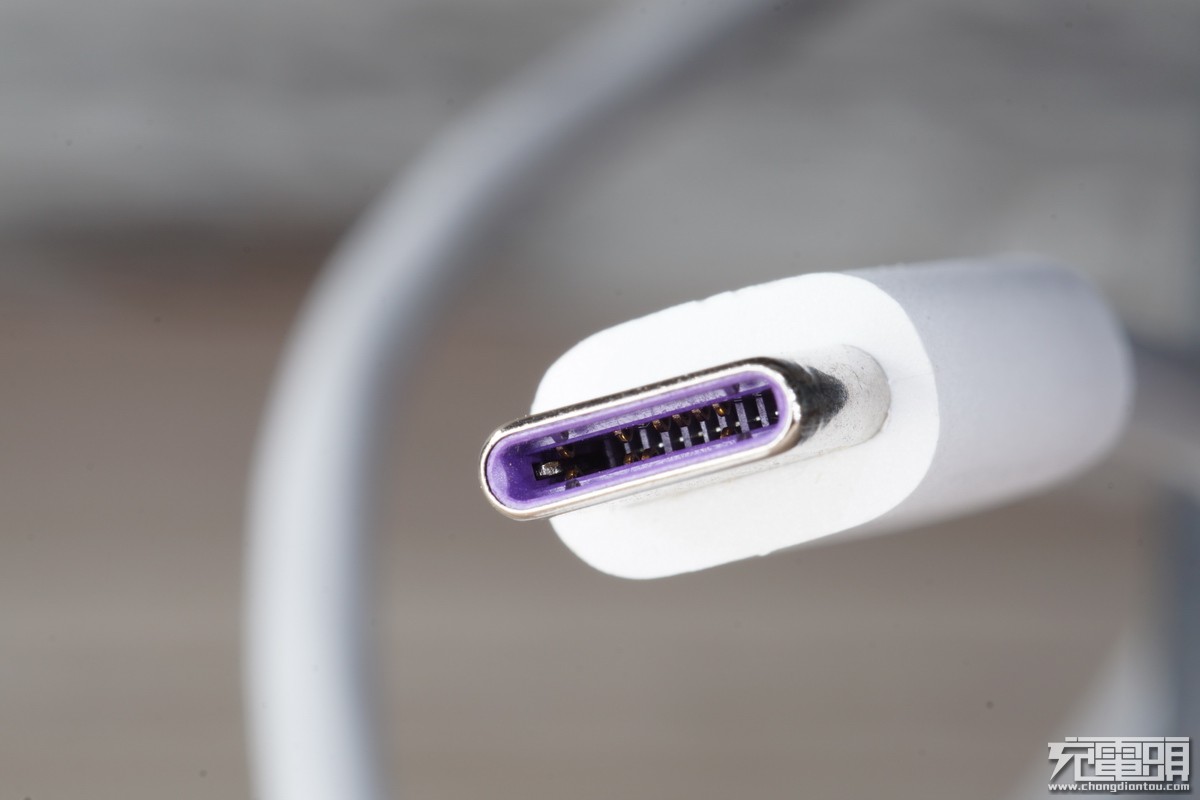

Type-C口放大。

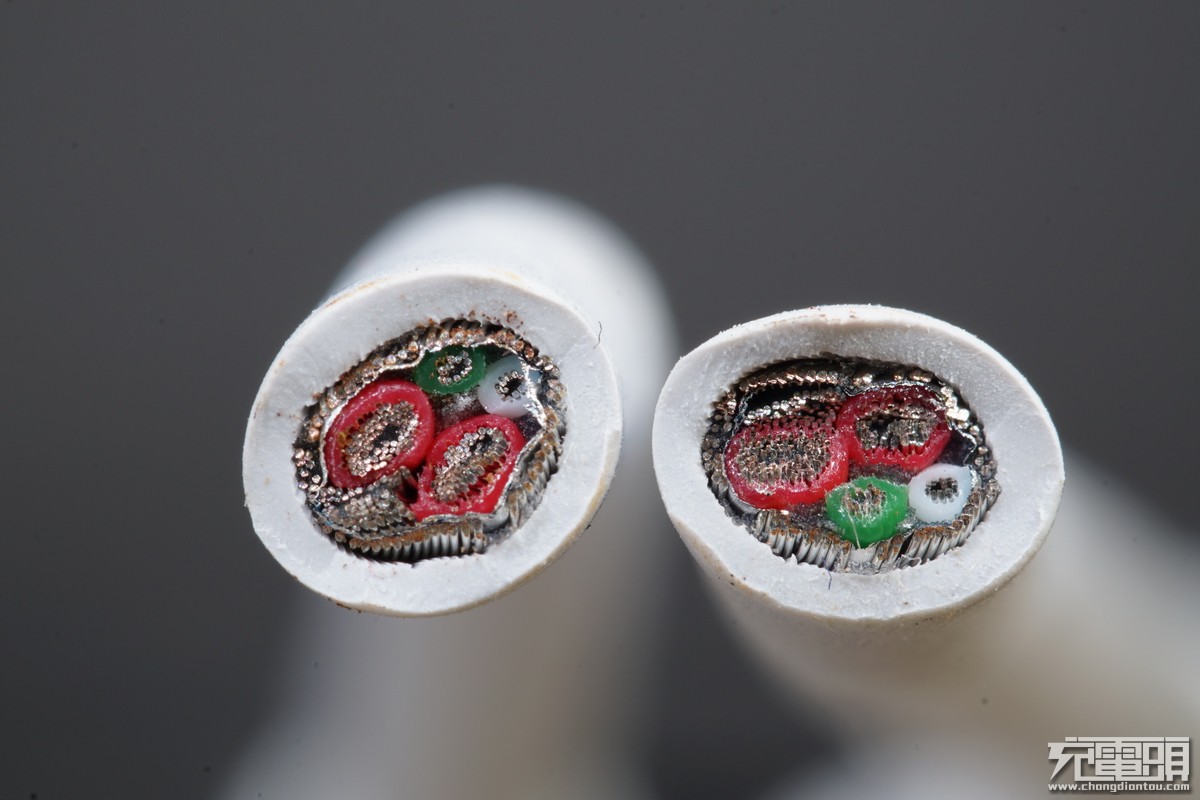

从中间剪断，两条粗大的红色过流线以及绿白信号线。

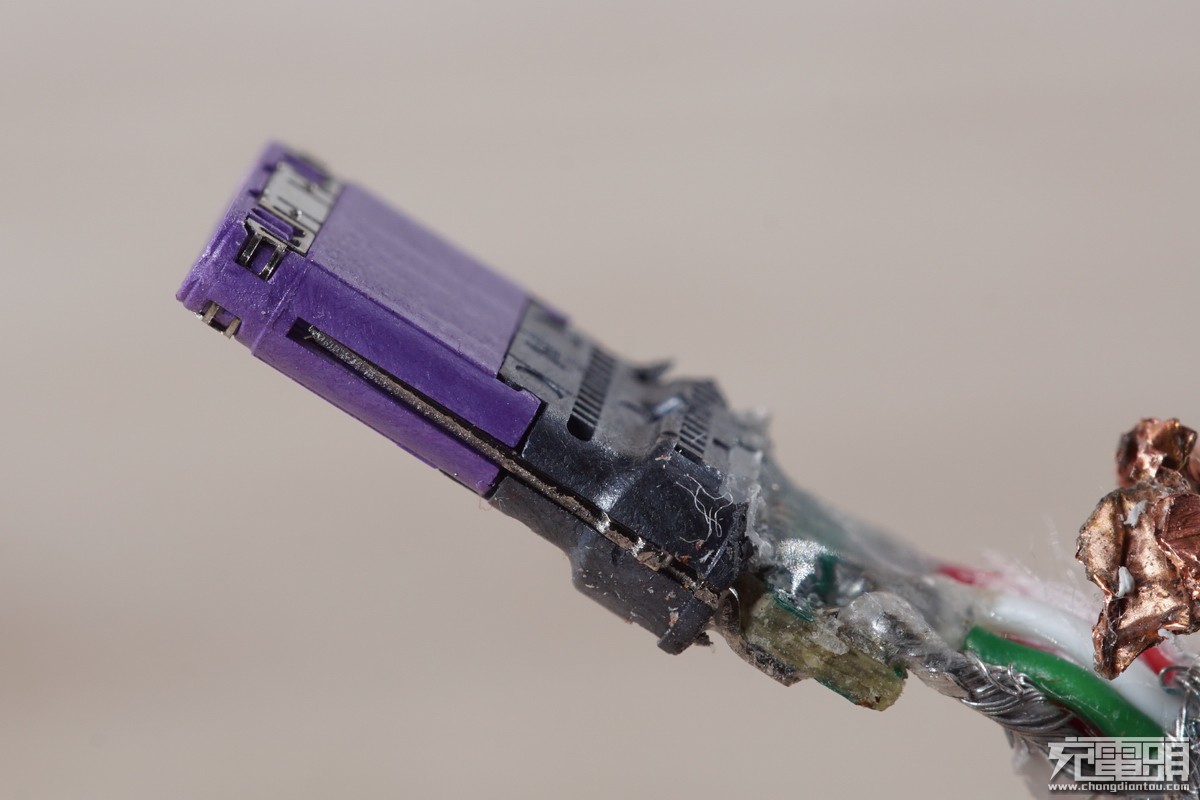

C口破开。

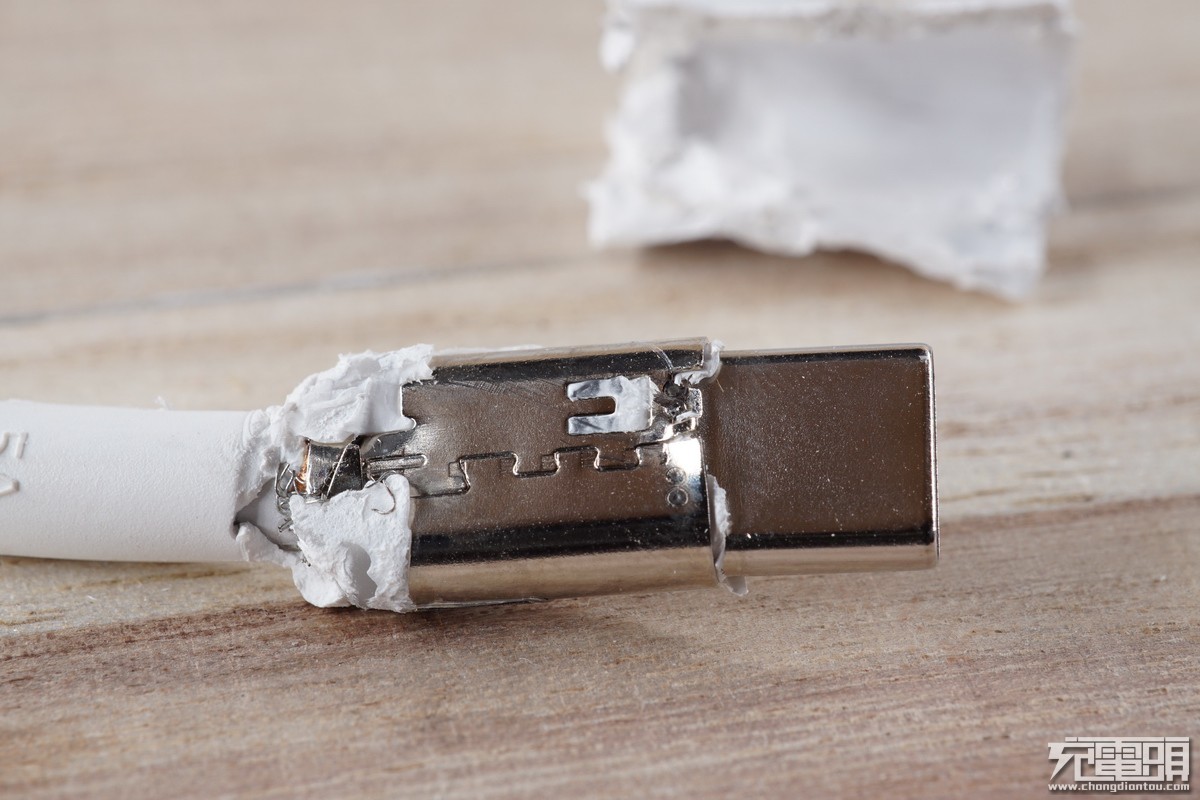

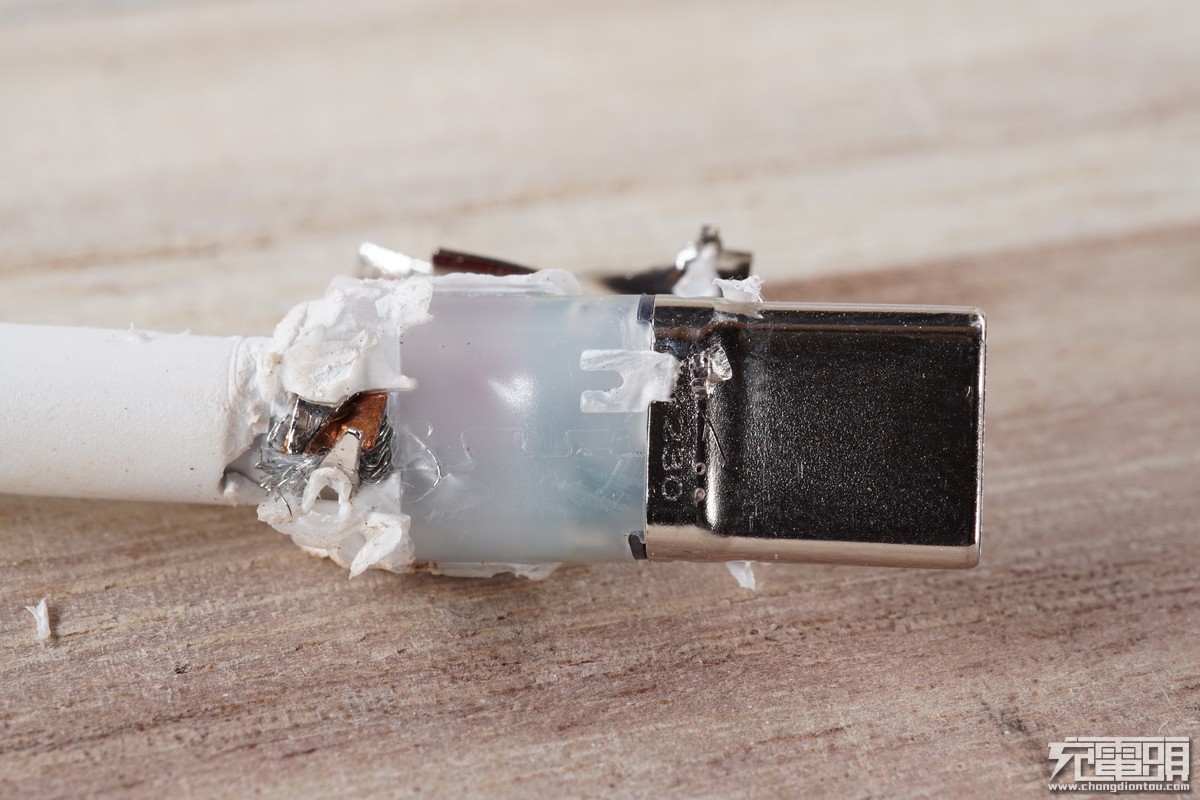

去掉外皮。
钢套特写。

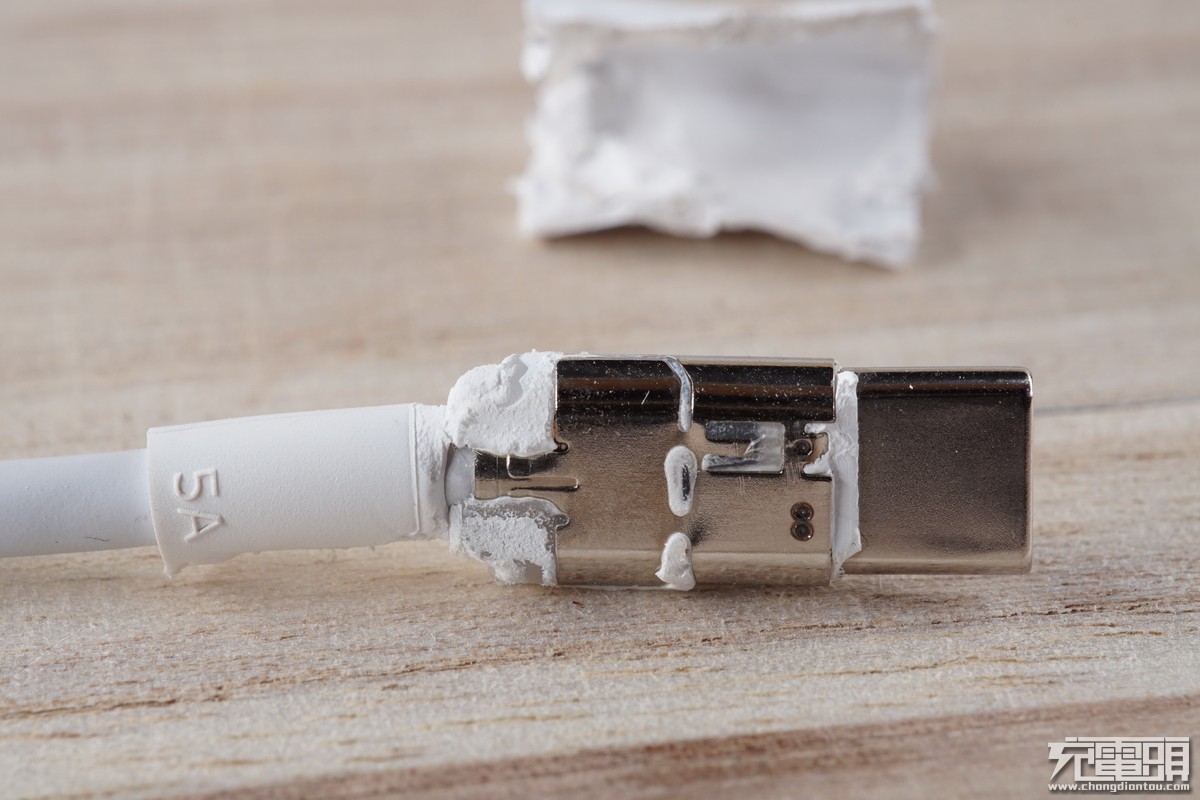

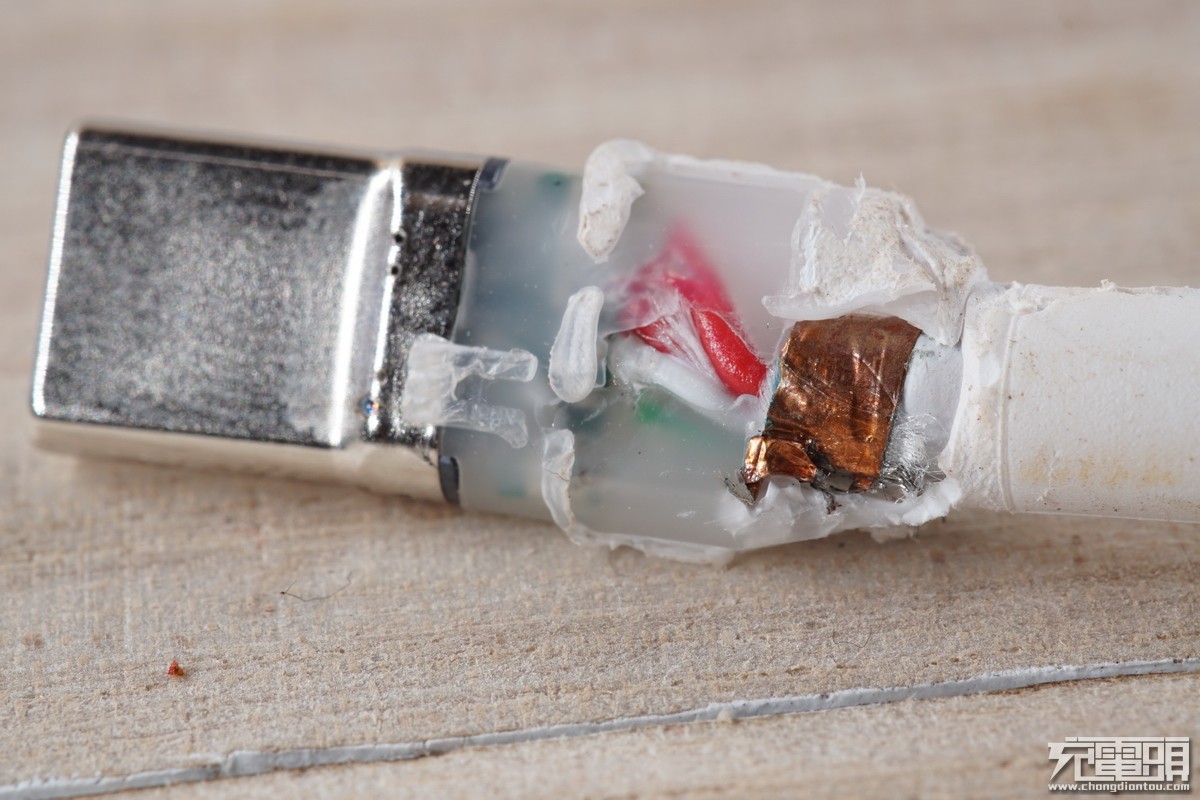

浇注成型。

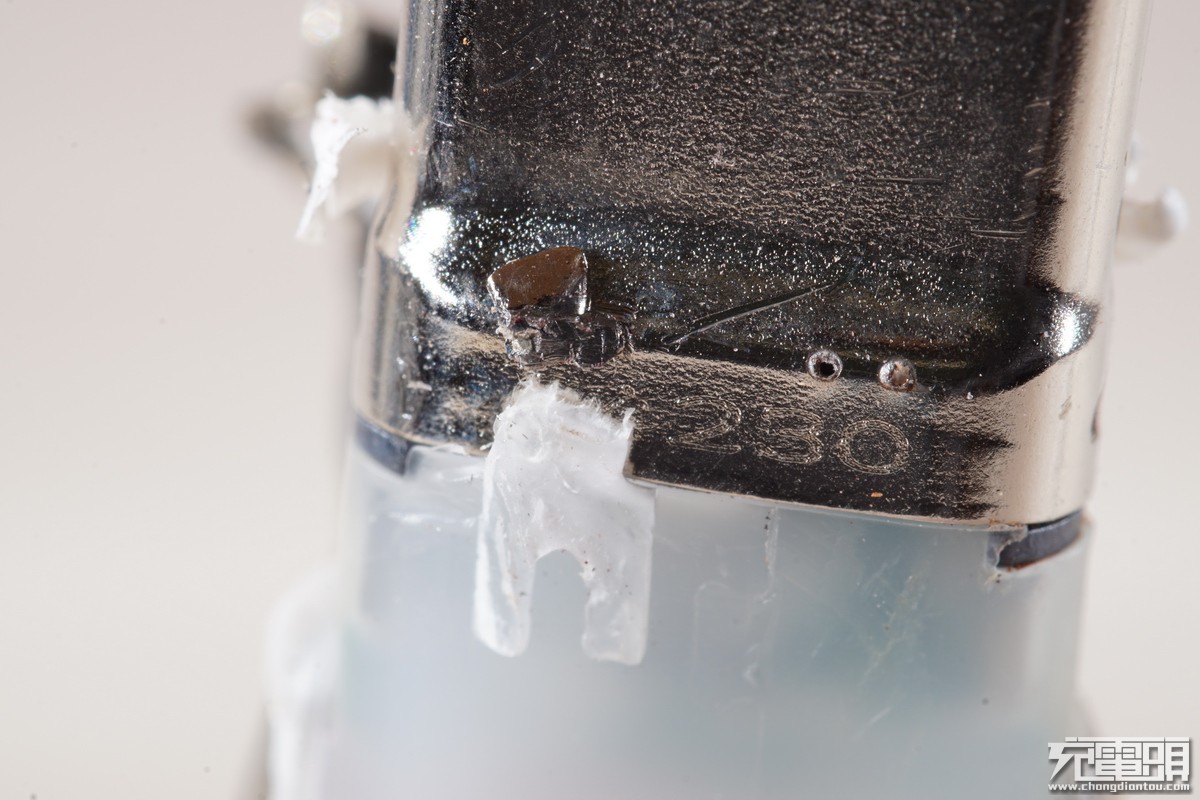

钢套上有数字“64230”，64被遮住了。

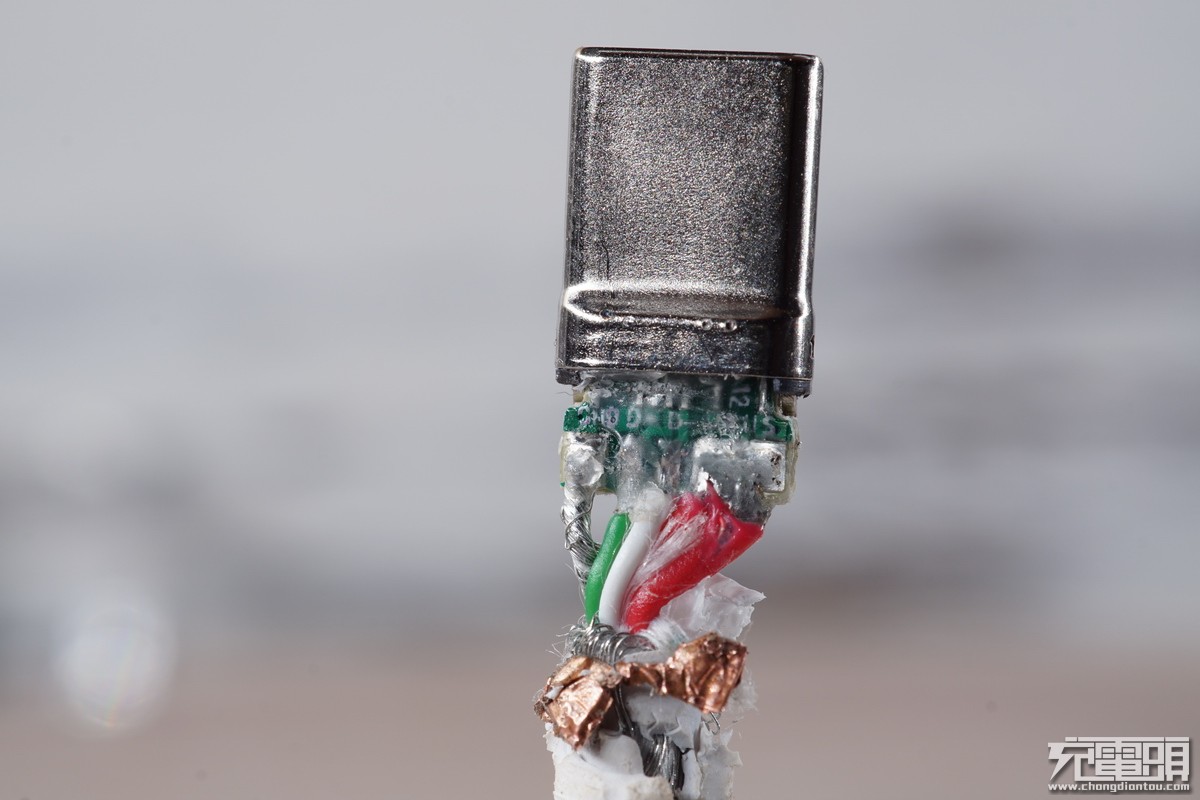

里面含有铜箔，做工考究，细节到位。

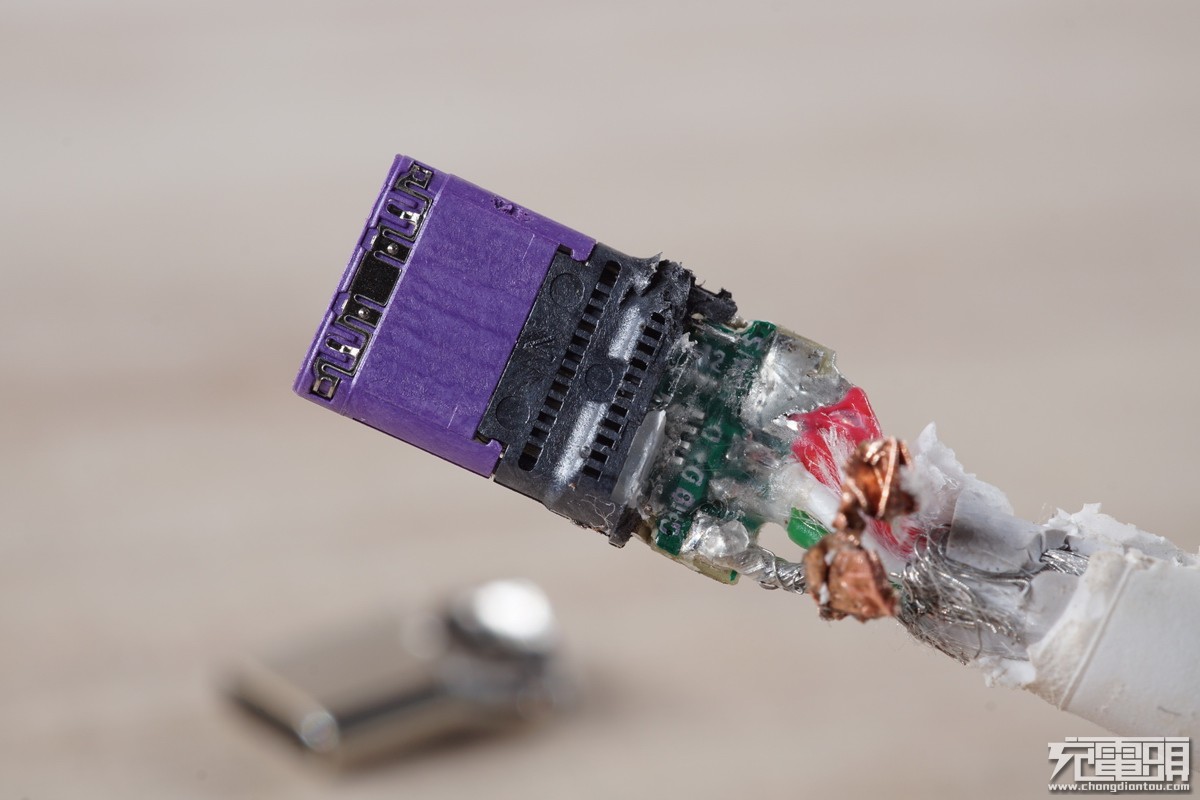

去掉胶水。

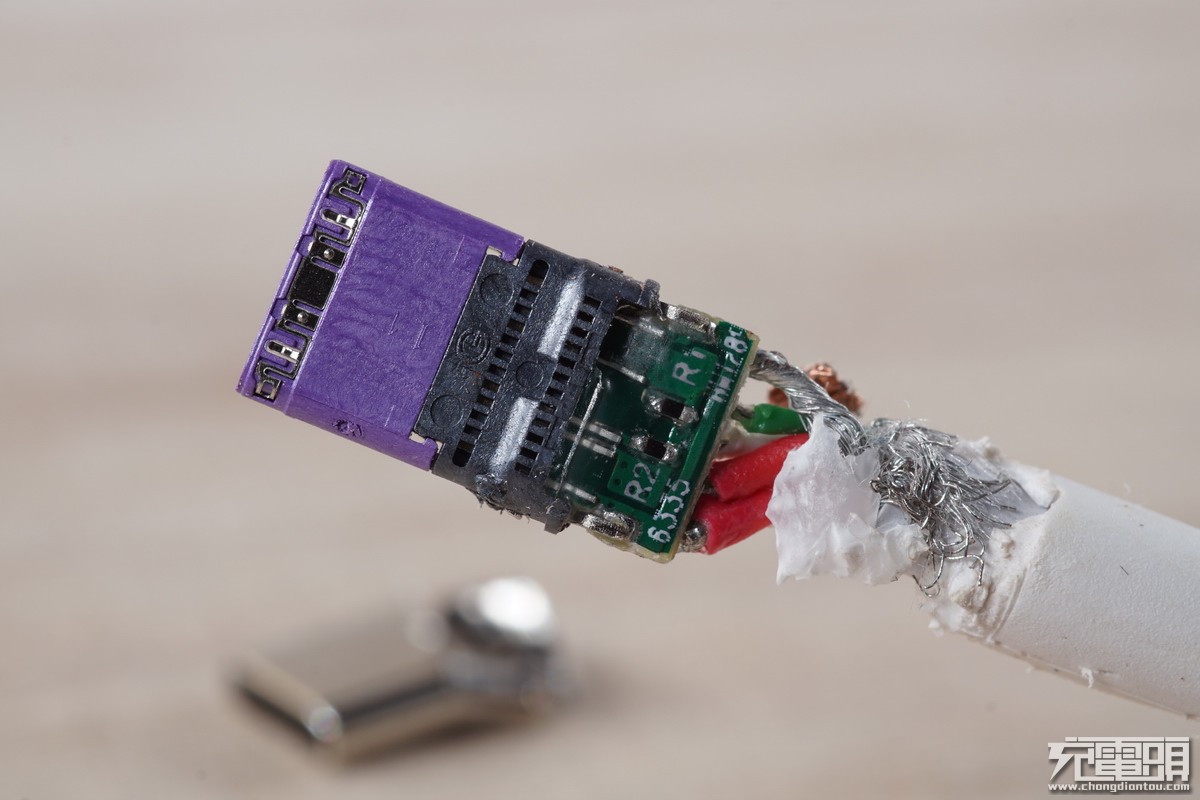

这面可看到两个电阻，并没有看到E-Mark芯片。
电阻放大。

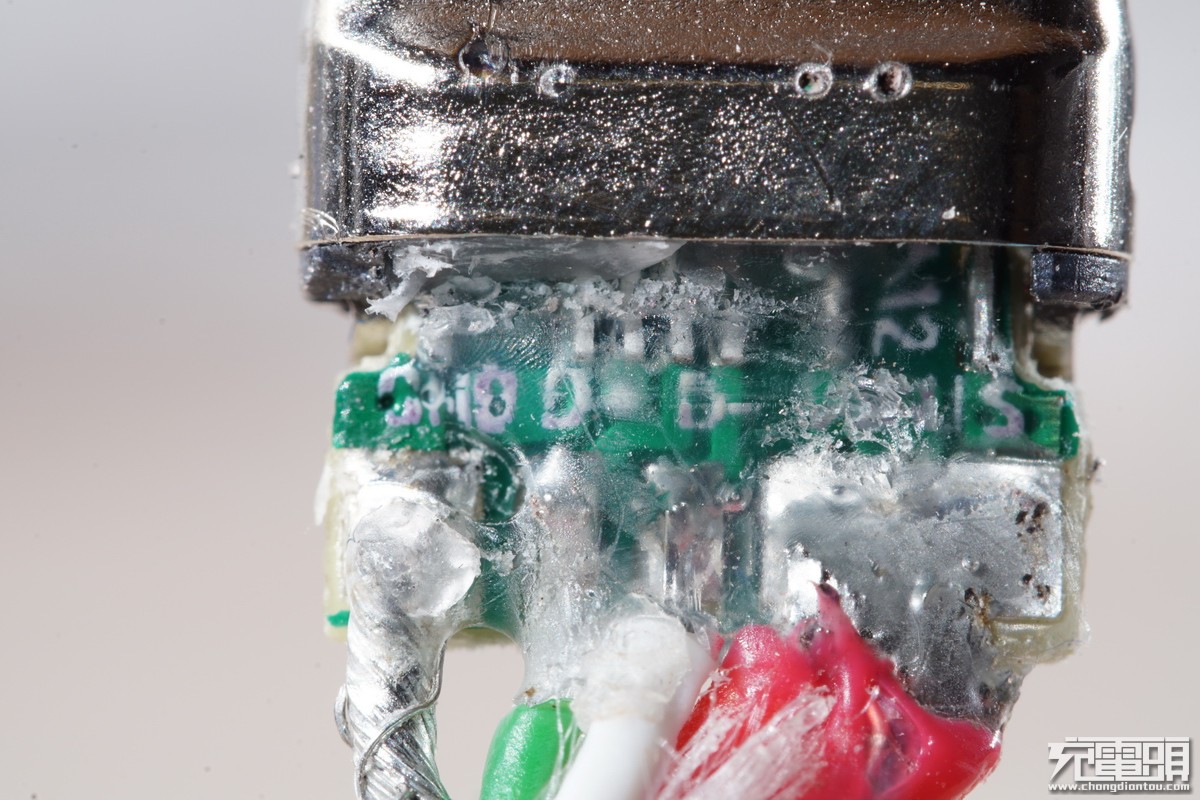

D+、D-、VBUS、GND接线点。
去掉钢套后正面。
反面。
塑料套特写。

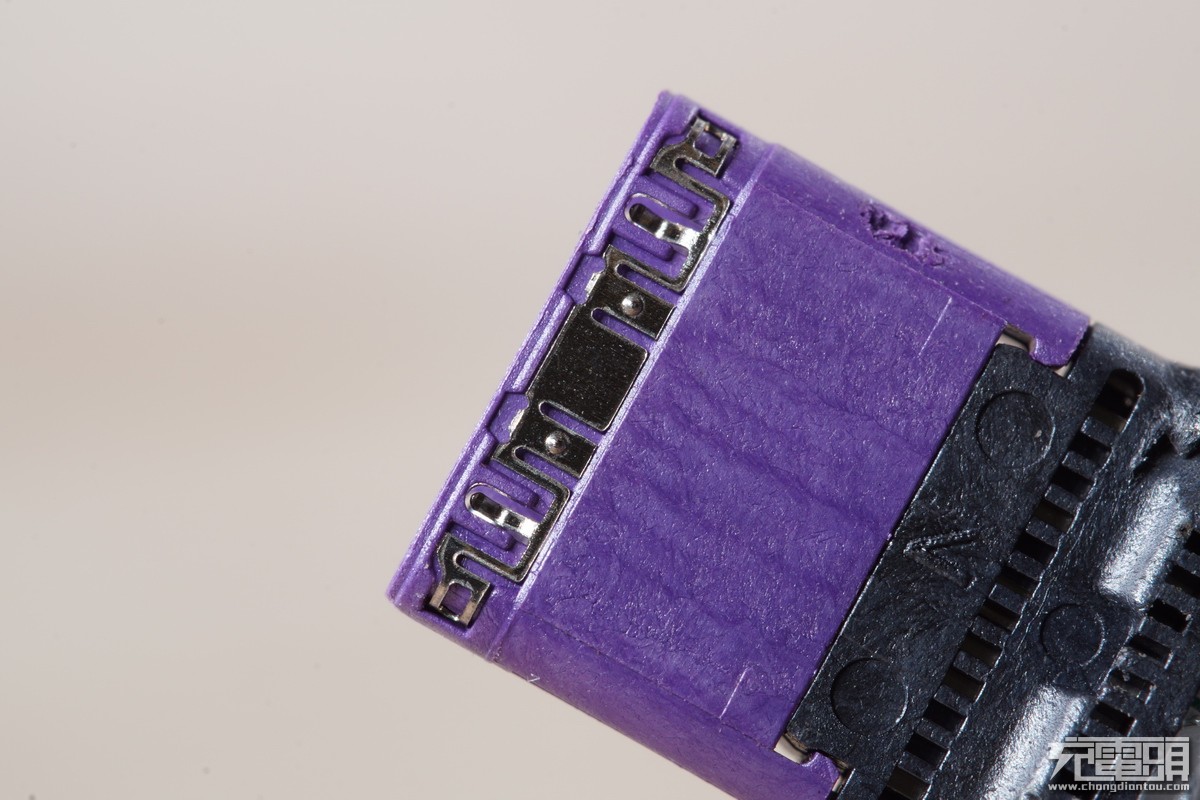

C口侧面。

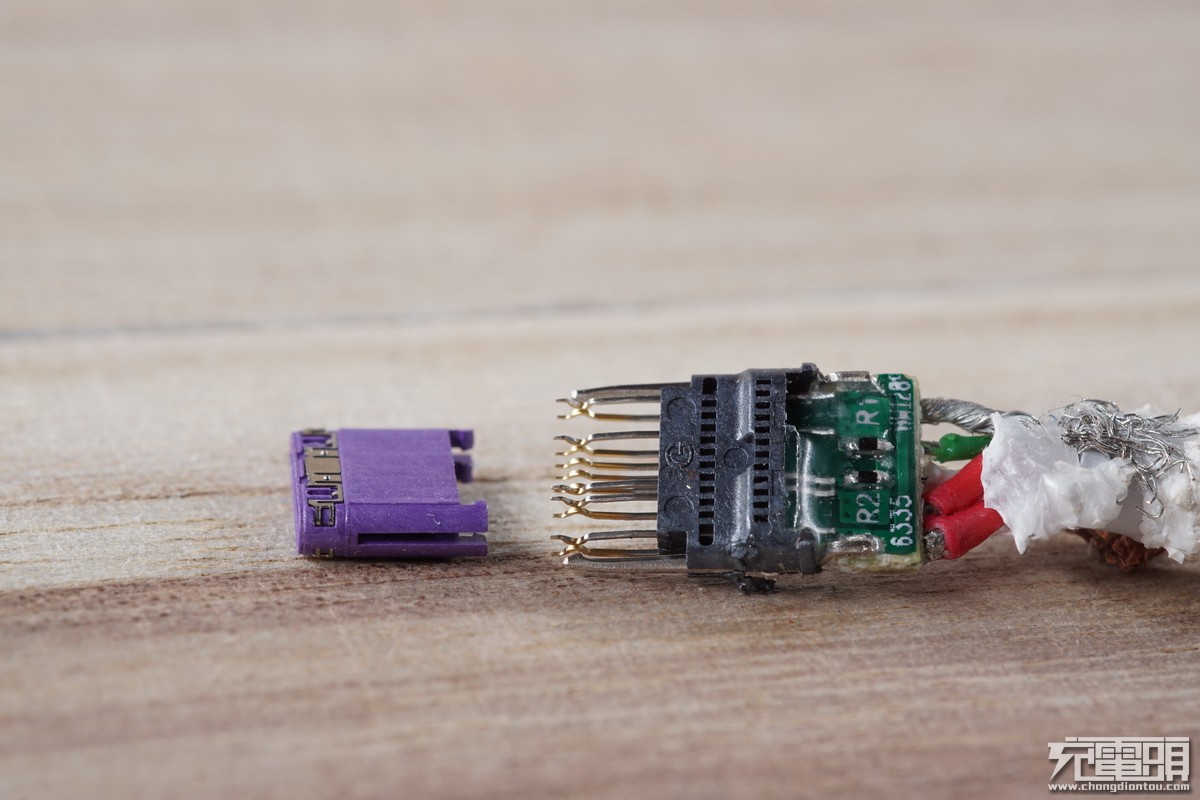

拔下塑料外壳，露出pin脚。

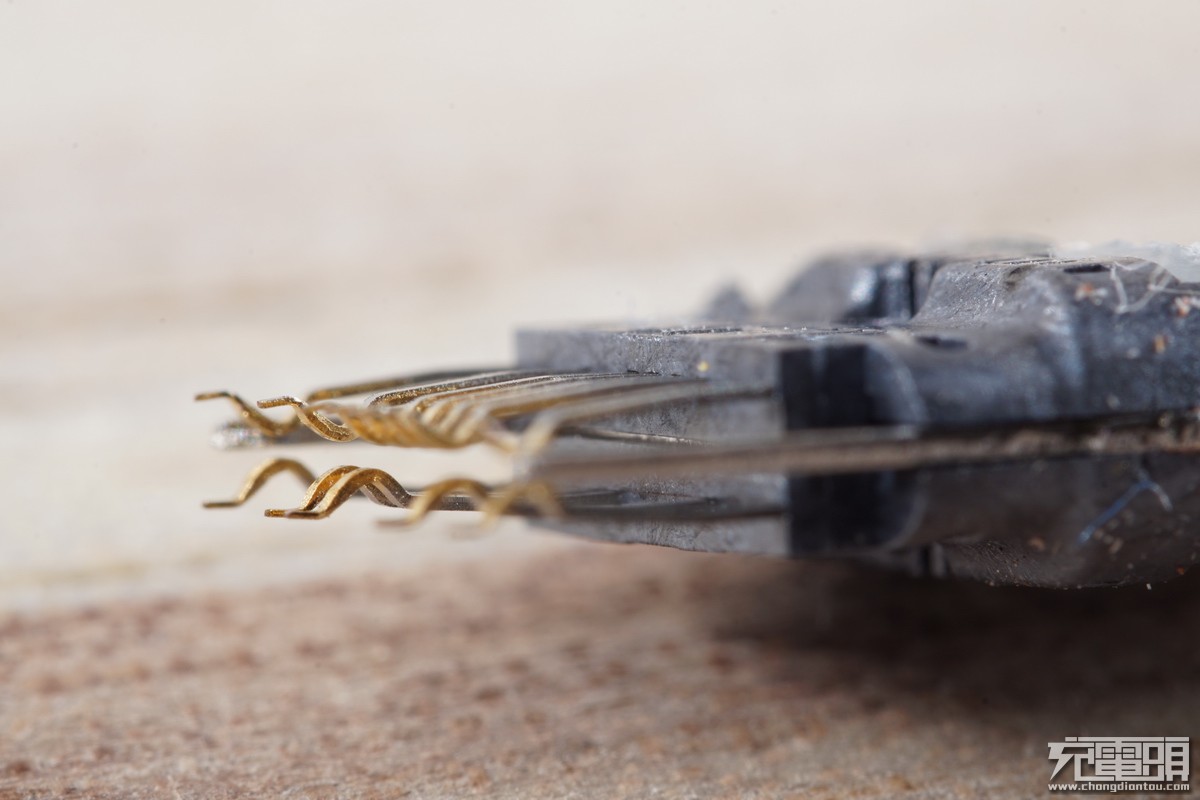

pin脚特写，共有12针。
平行角度看过去，突出的地方为接触点。
C口全部零部件一览。

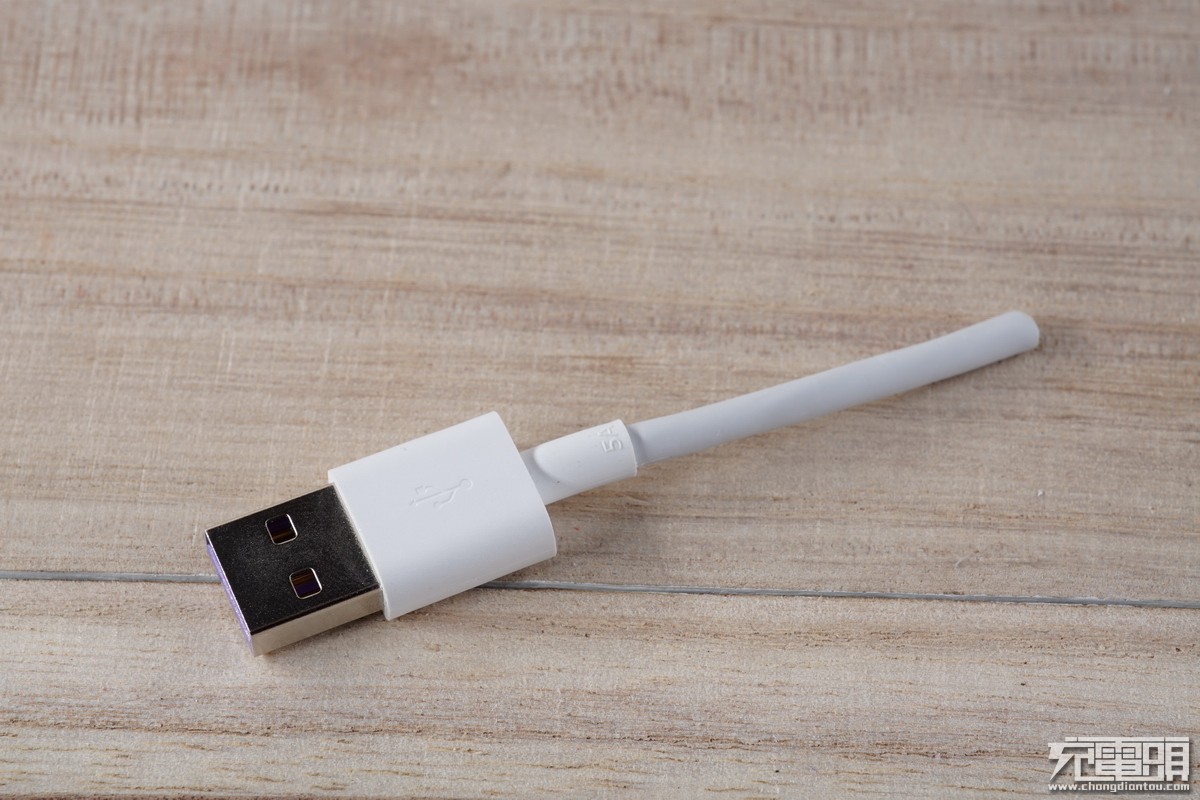

开始拆USB公口。

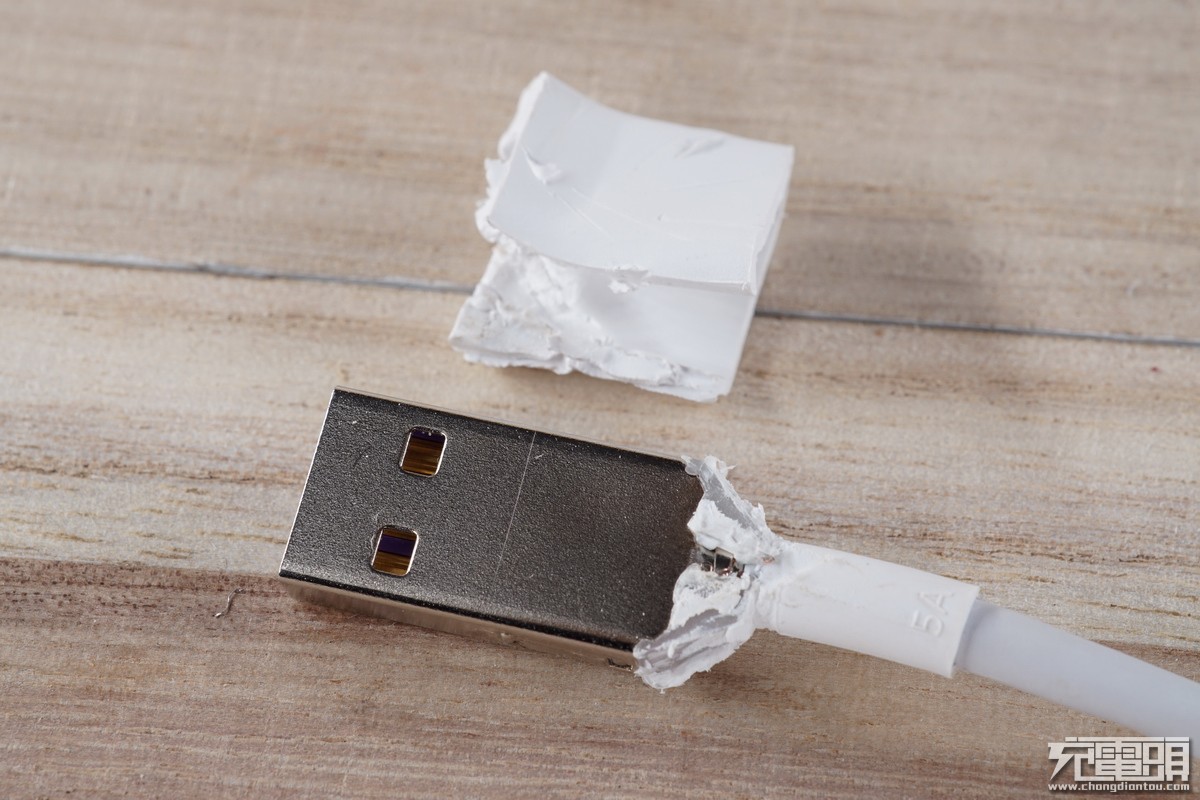

剥开外皮。

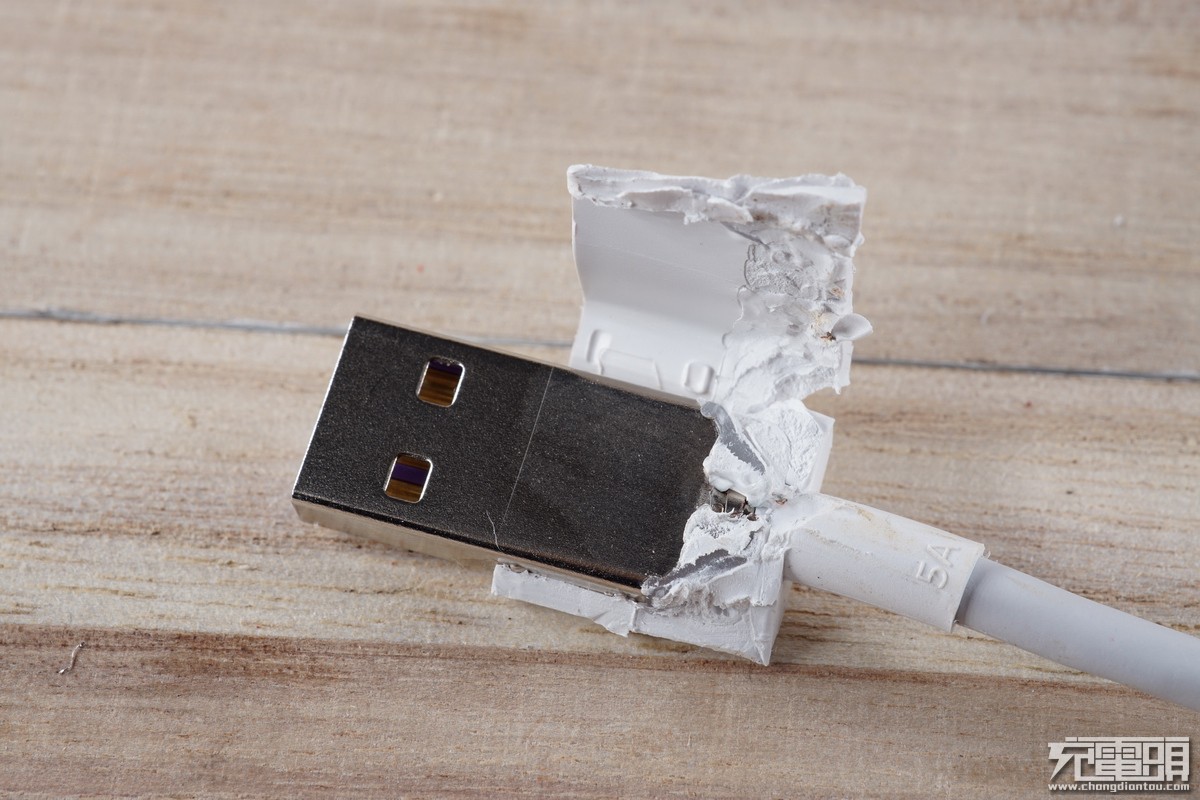

露出金属保护壳。

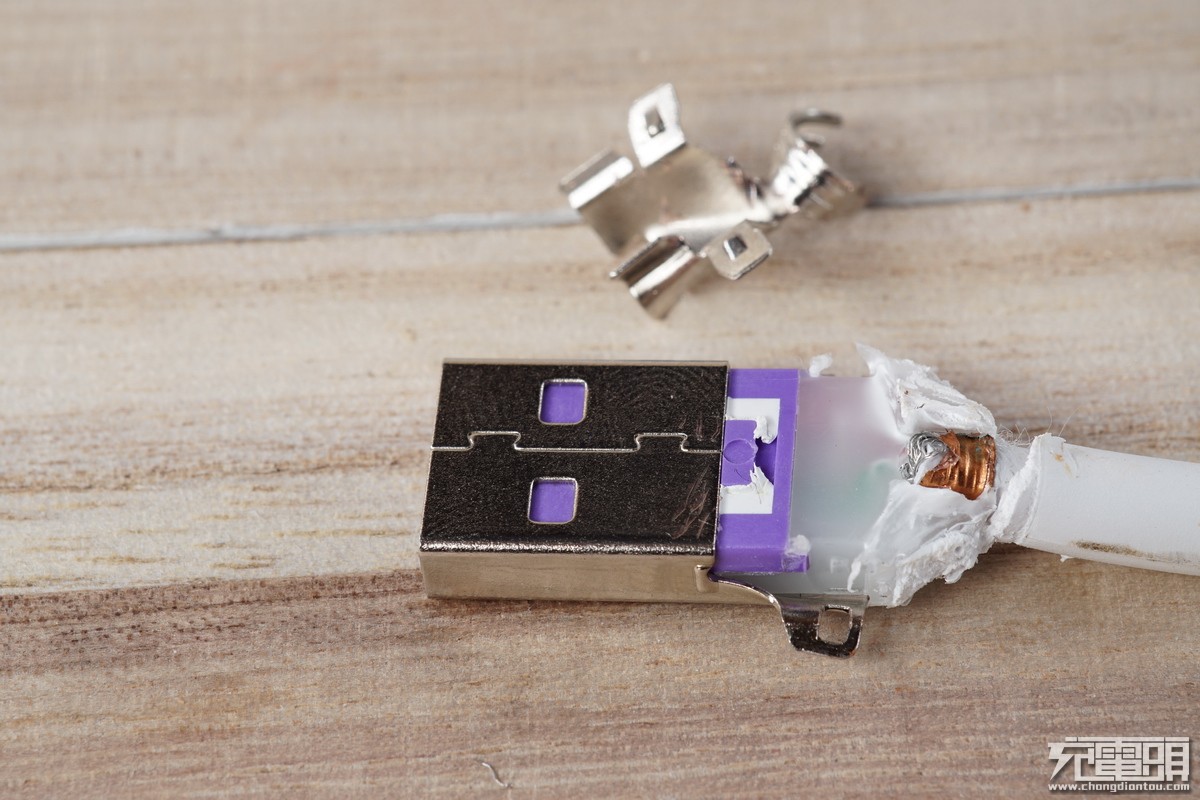

去掉金属外壳。

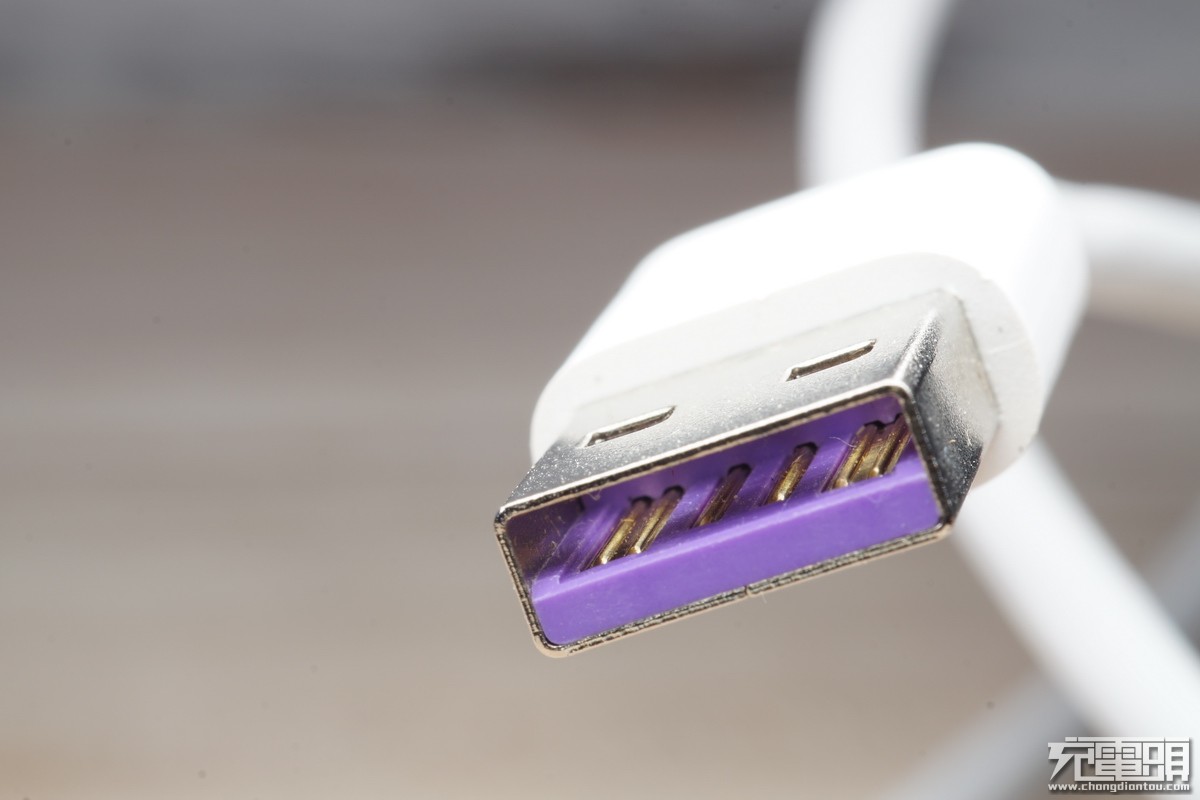

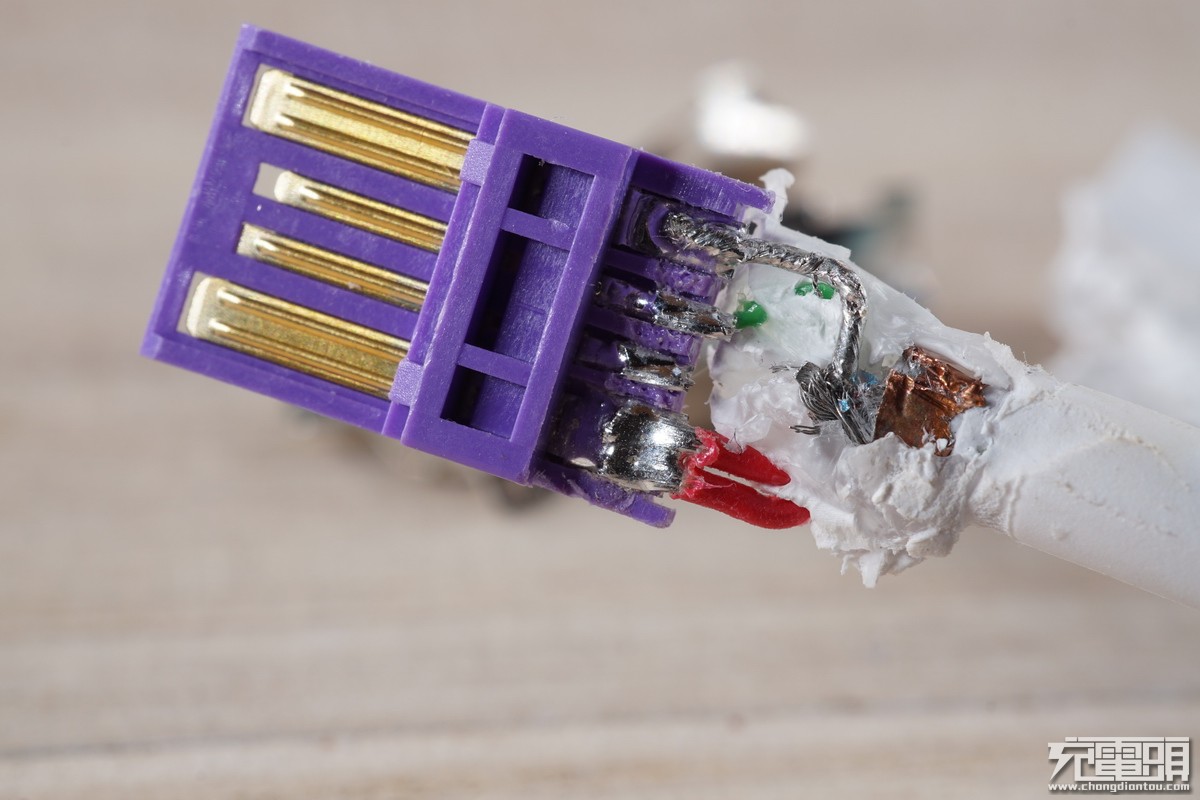

公口舌片。
舌片上的金属触点，可以看到并不是6个，而是两边VBUS和GND增加了两个。

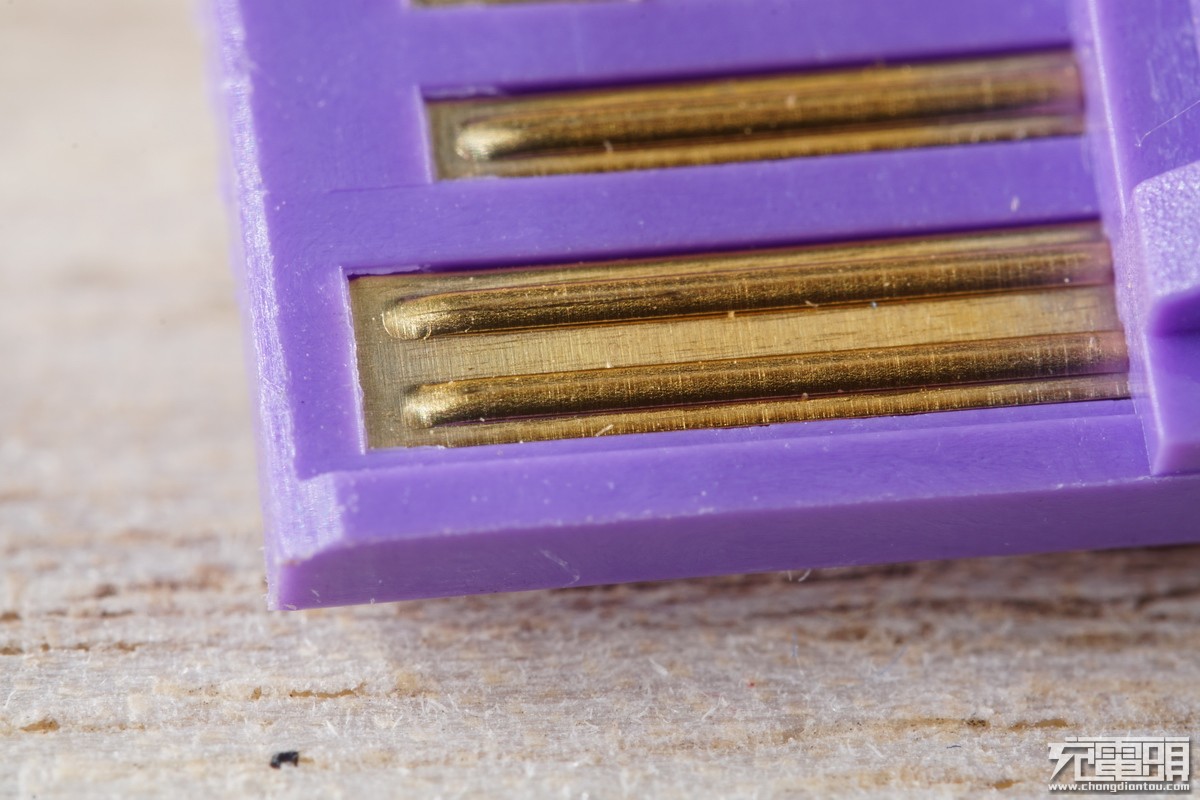

双触点针脚放大。
正极两条红线并联。

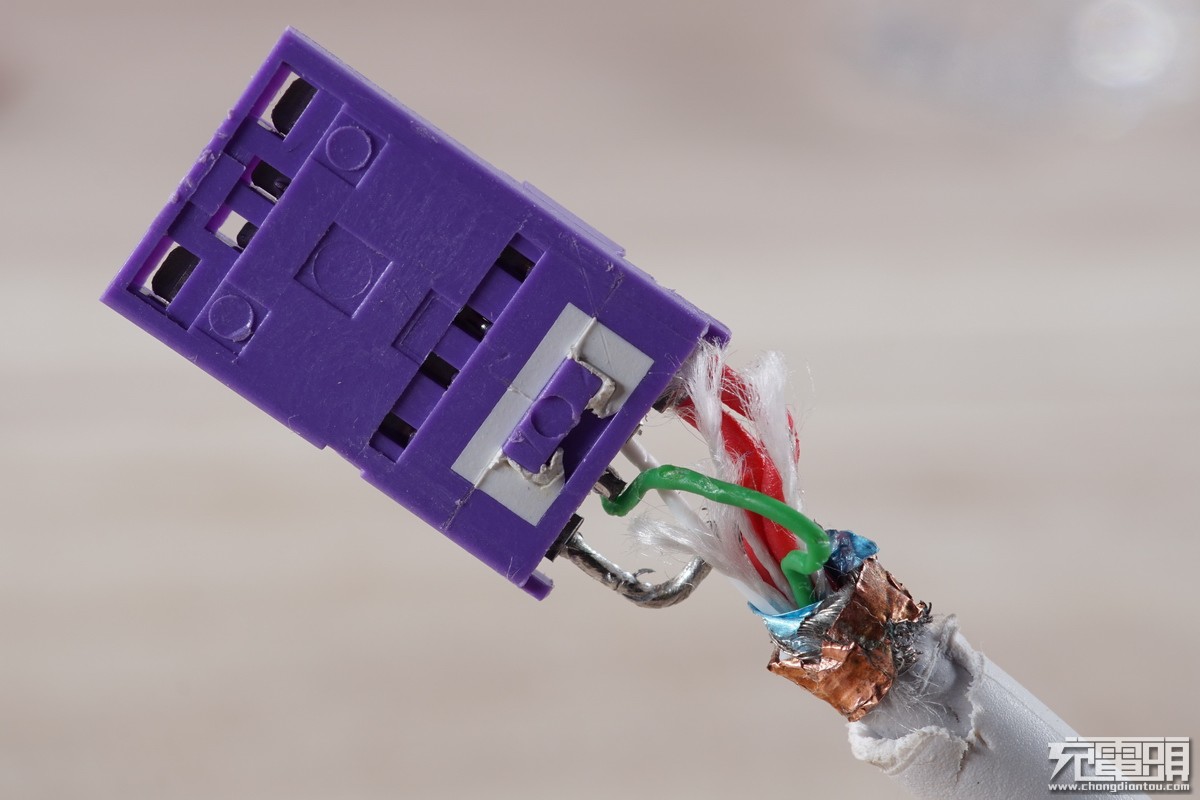

USB公口舌片背面。
舌片砸碎，翘出针脚。

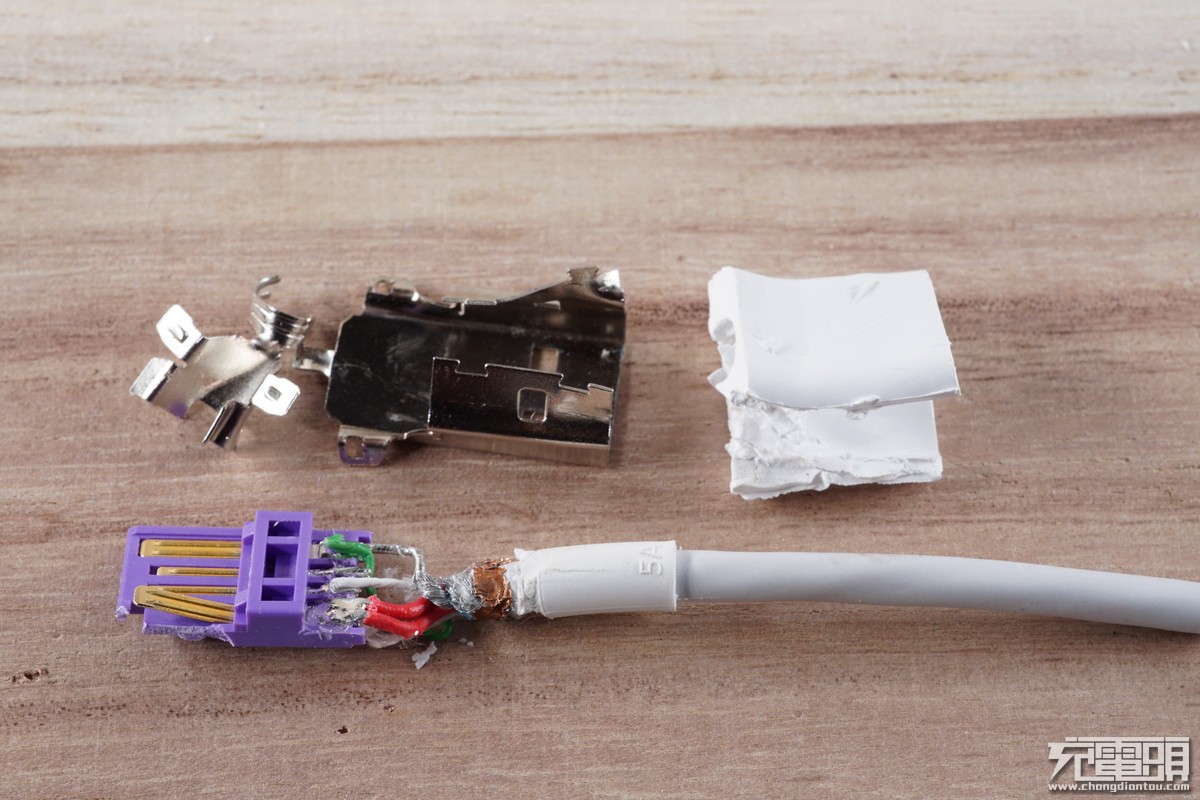

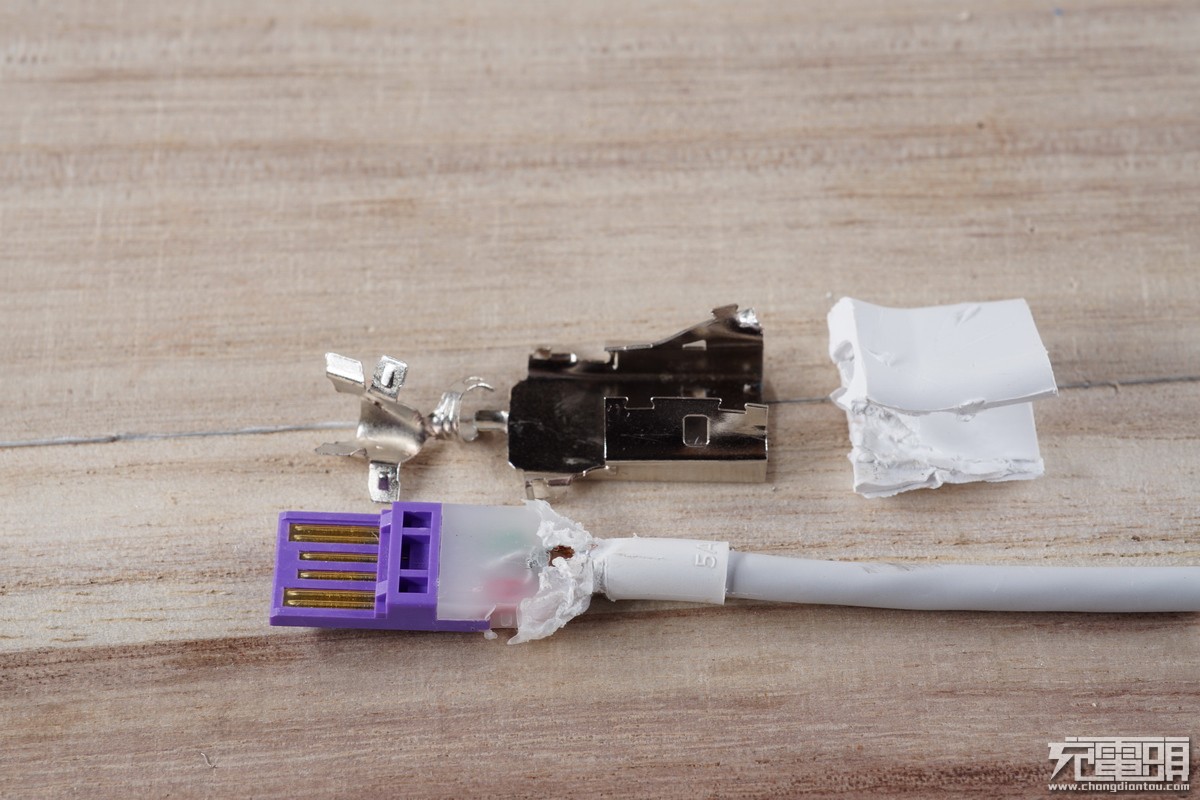

USB公口全部部件一览。

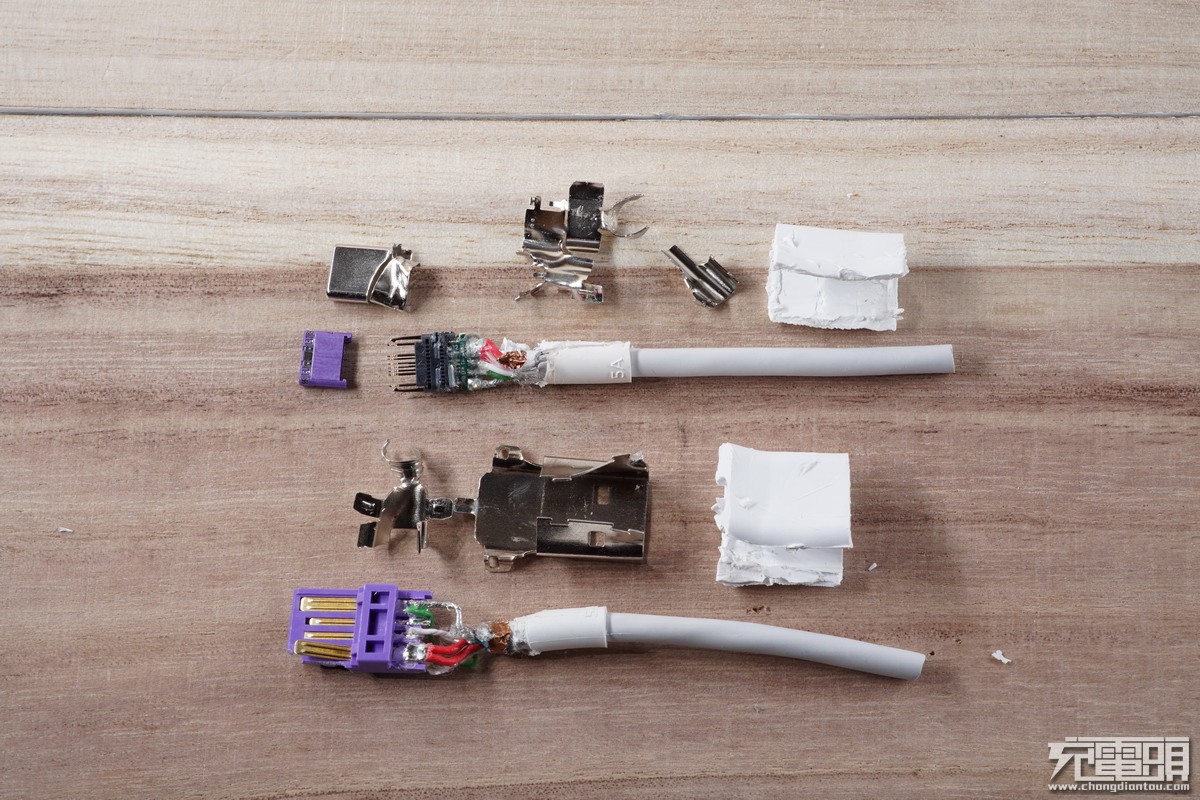

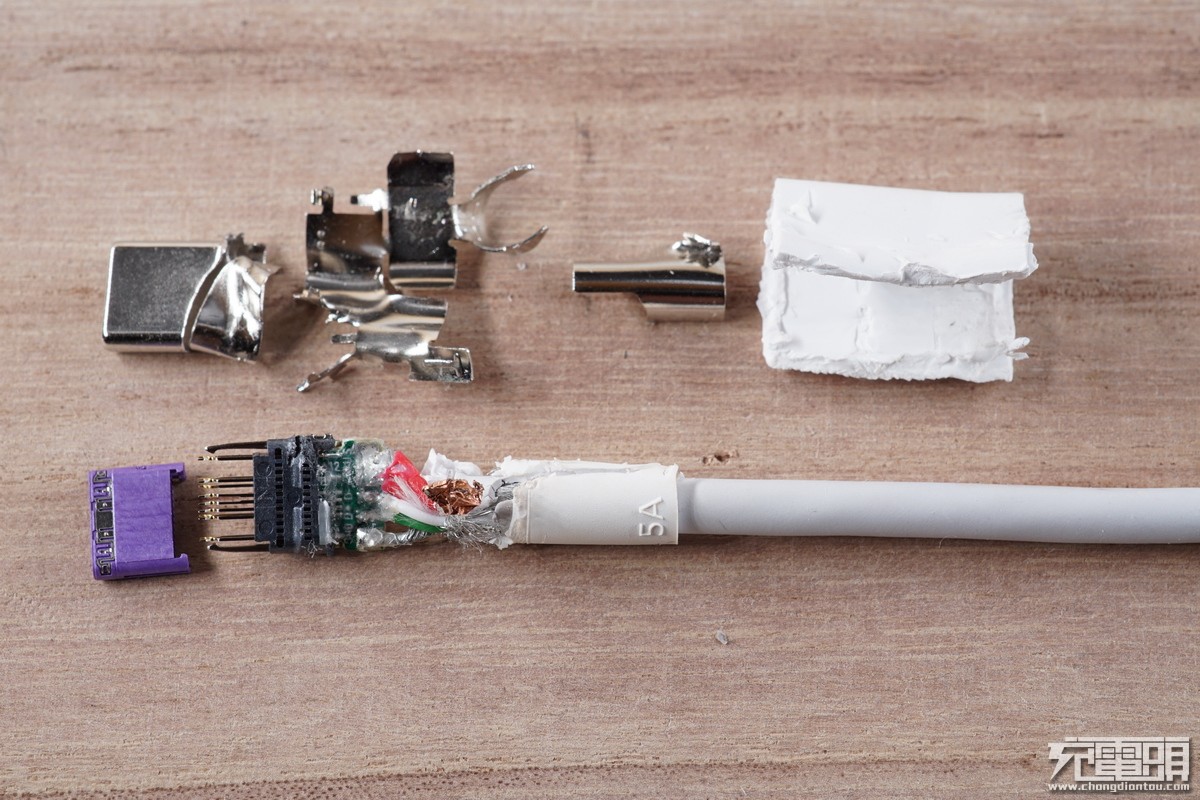

A口、C口全部零部件。

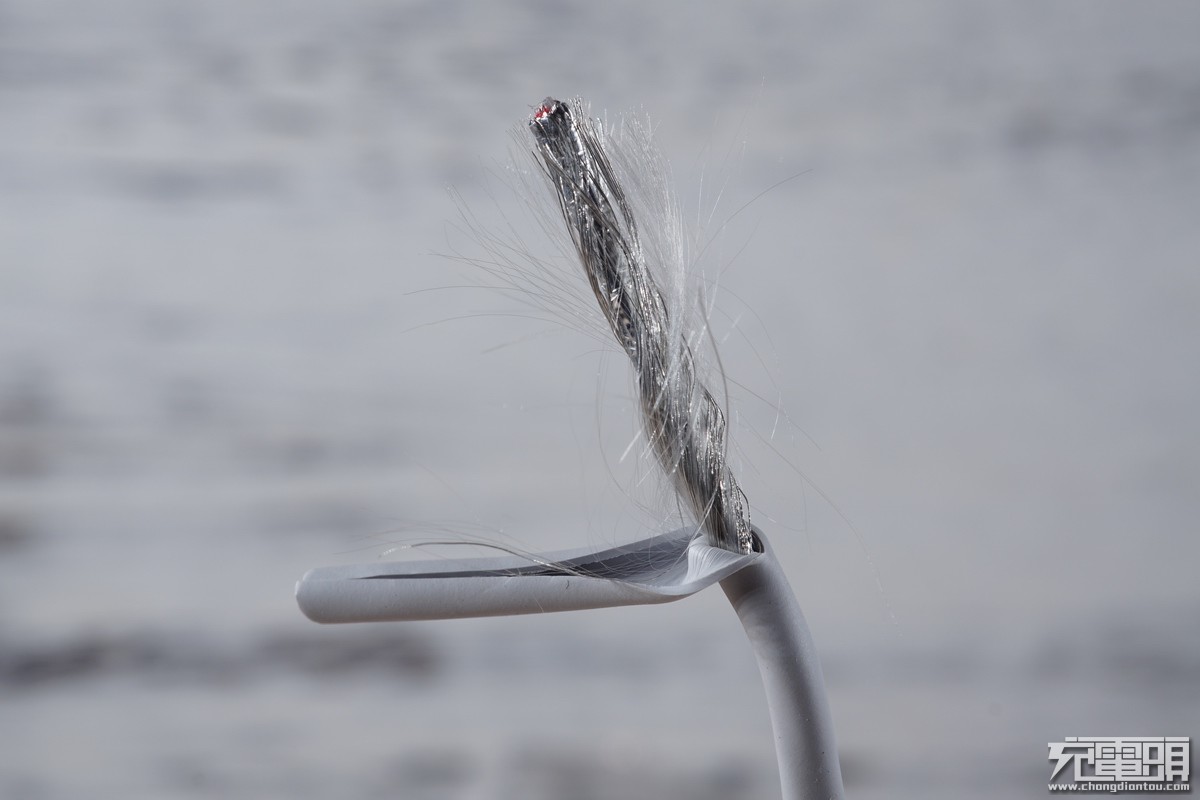

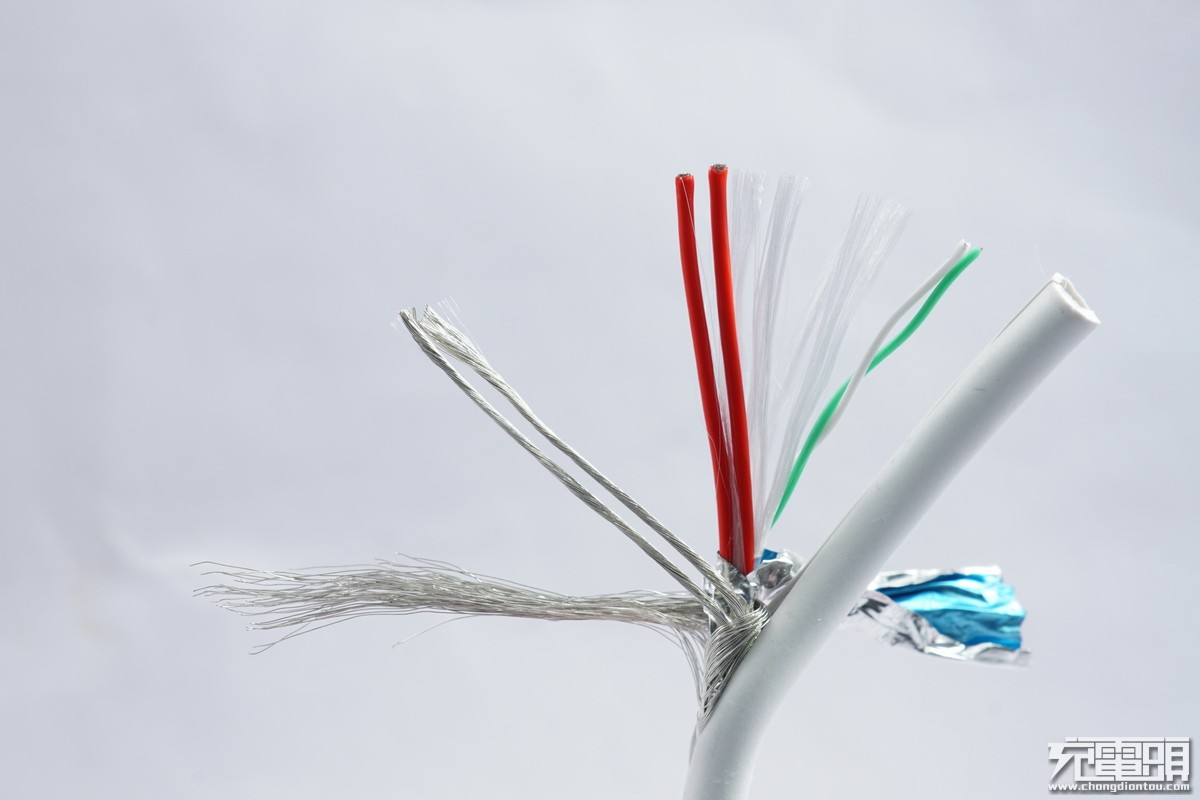

剥开线材外皮，可以看到金属编织网。

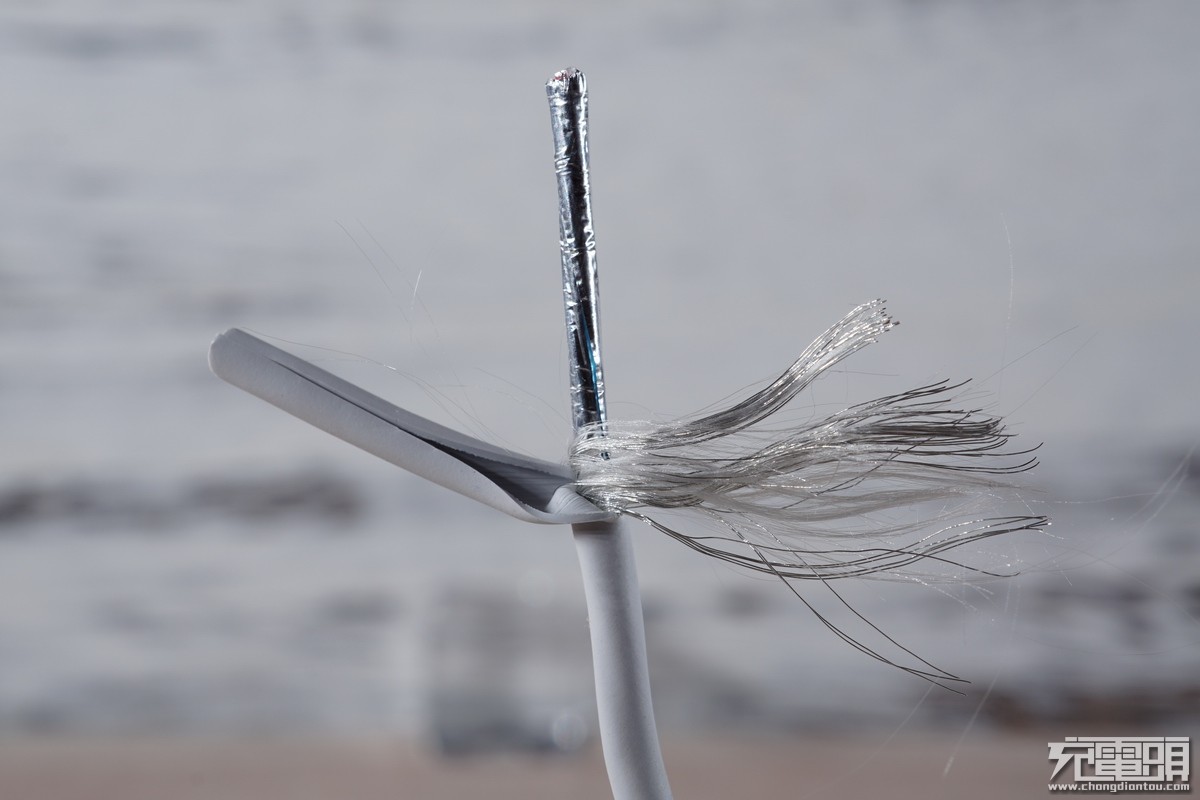

铝箔屏蔽层。

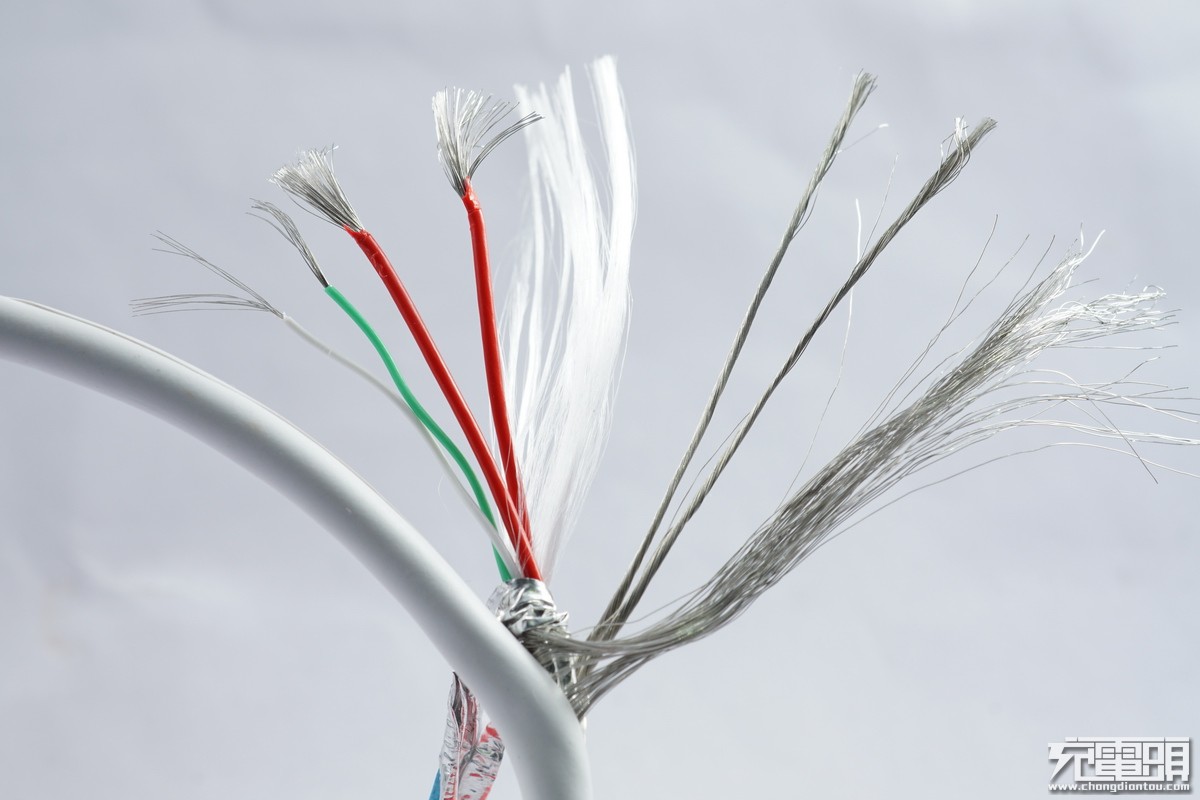

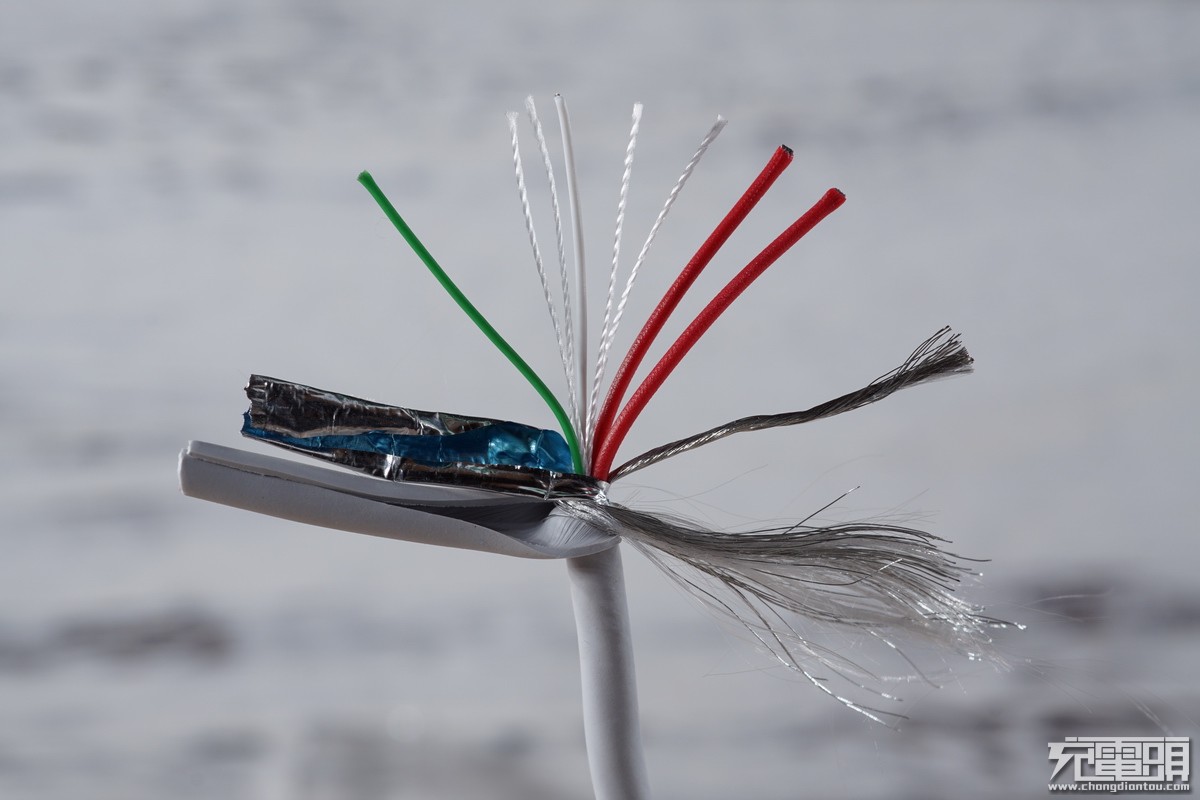

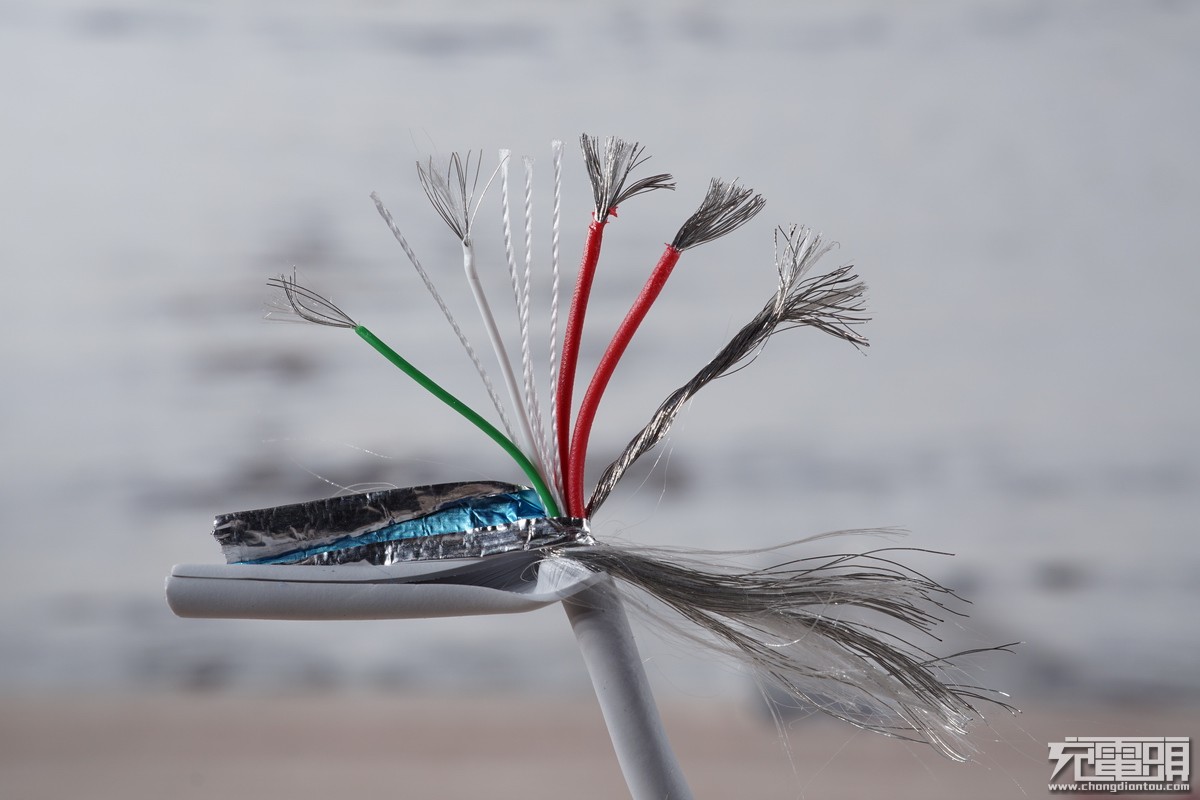

线芯由两条正极红线、负极线、绿白信号线组成，还有抗拉线。

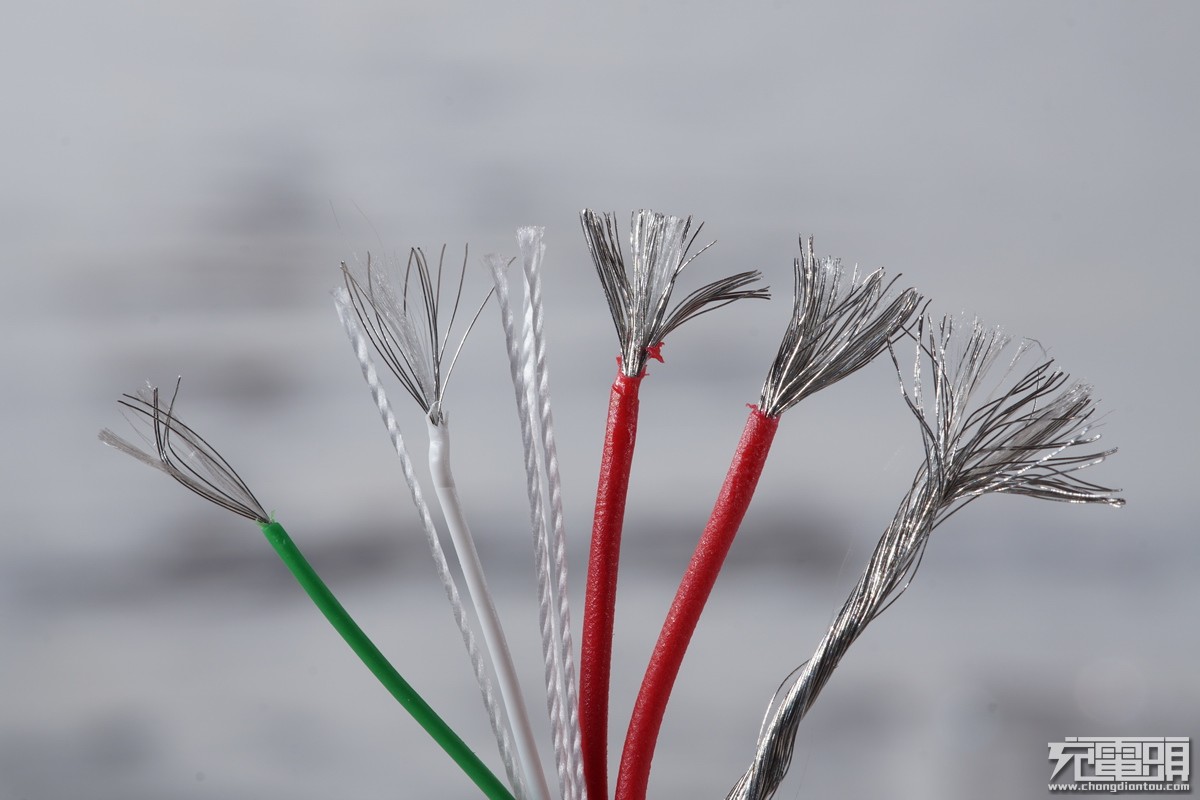

每条线单独拆开。
放大。

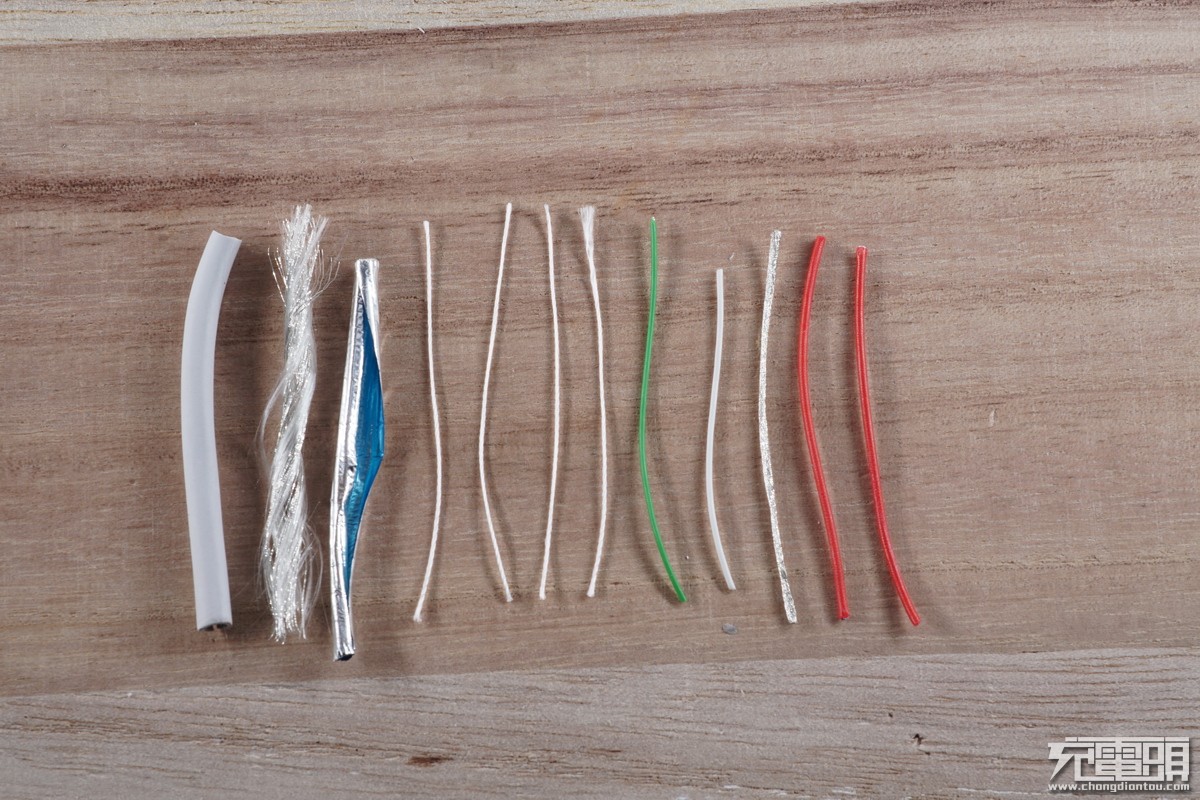

线材组成。

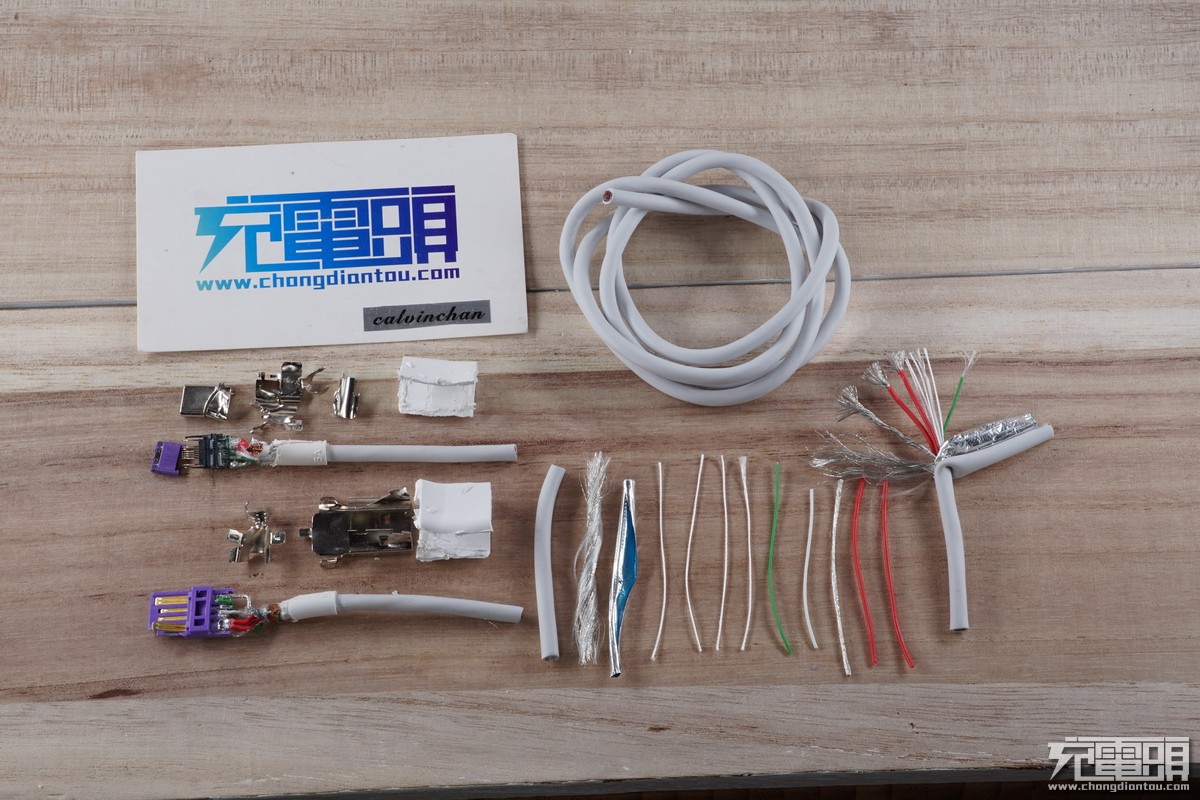

数据线全部零部件一览。
《未完待续》
