《接上两期》

最后就是DASH闪充线了。

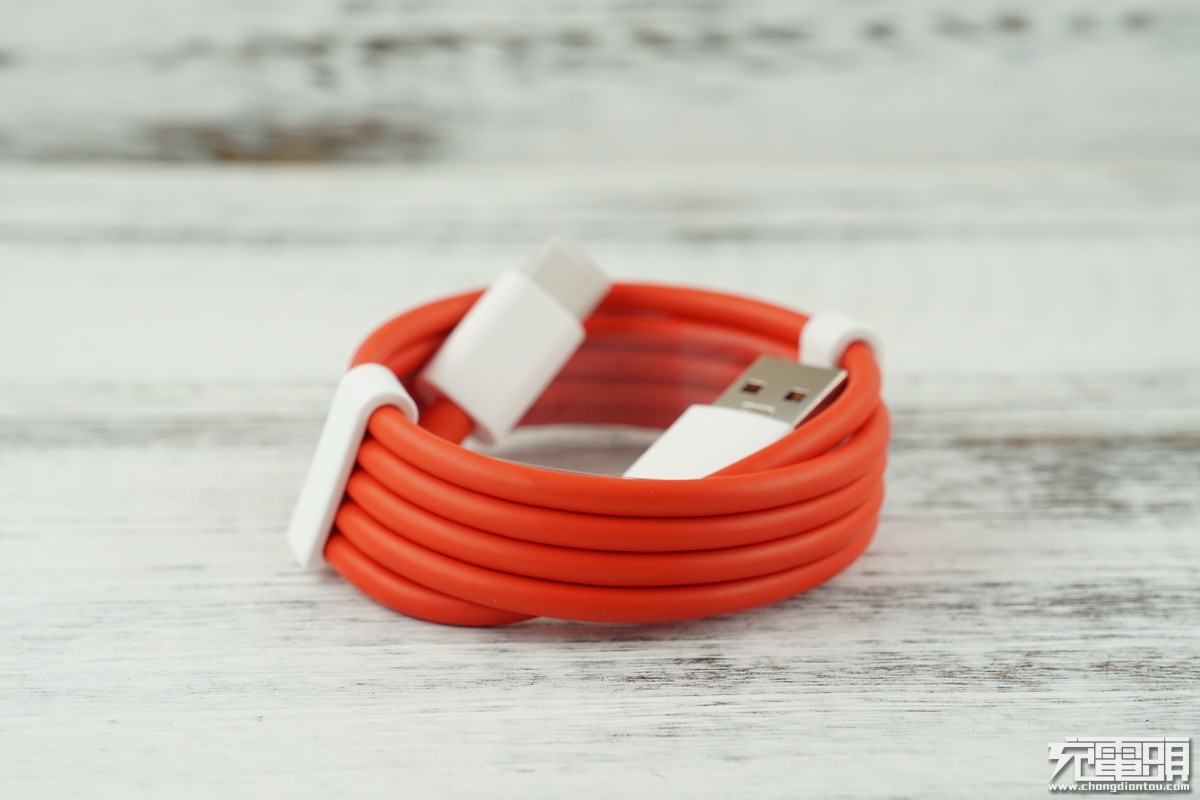

线材由两个卡扣固定。type-c头有一个胶套，防止氧化。

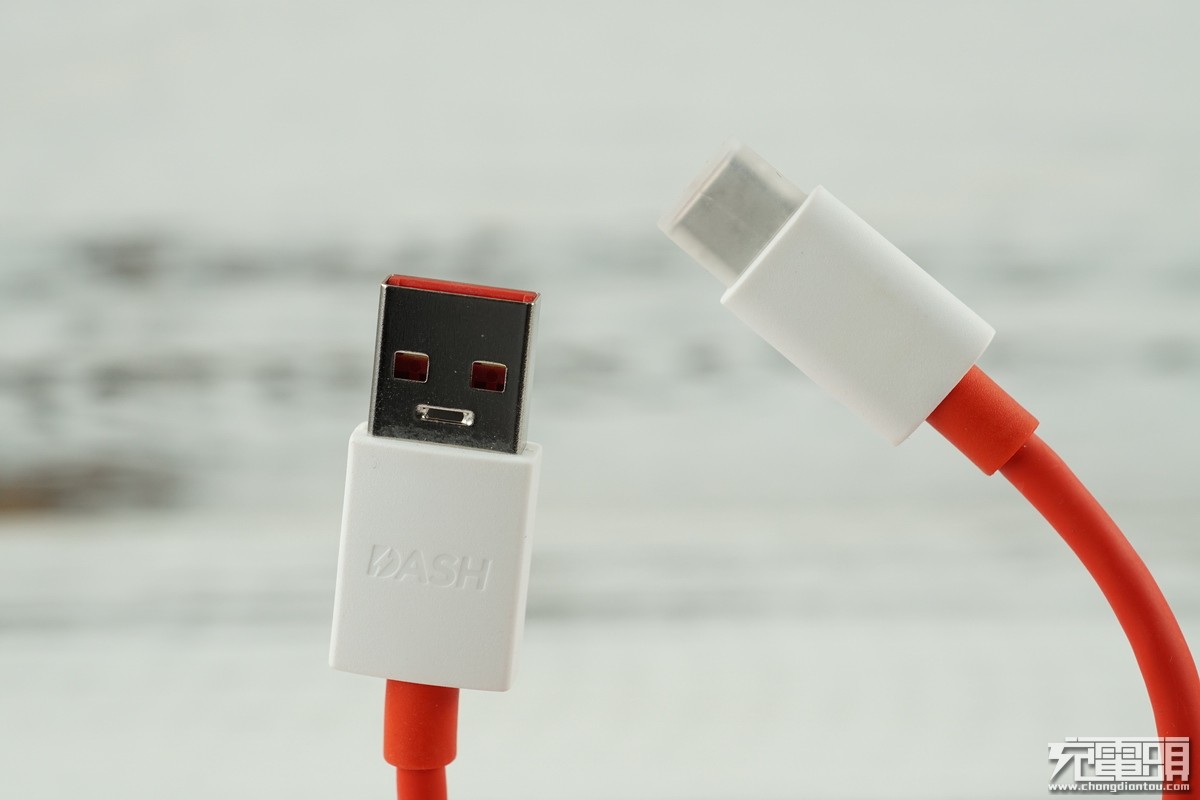

移除胶套，AC两端。

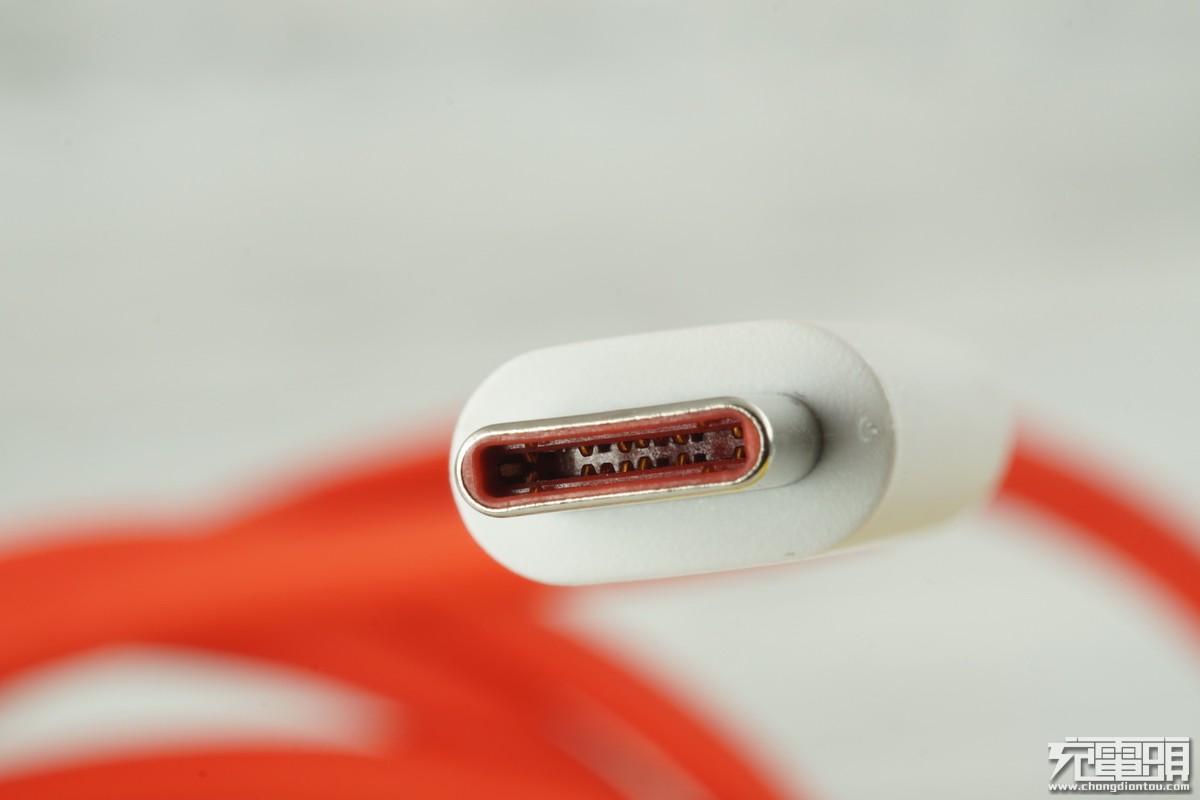

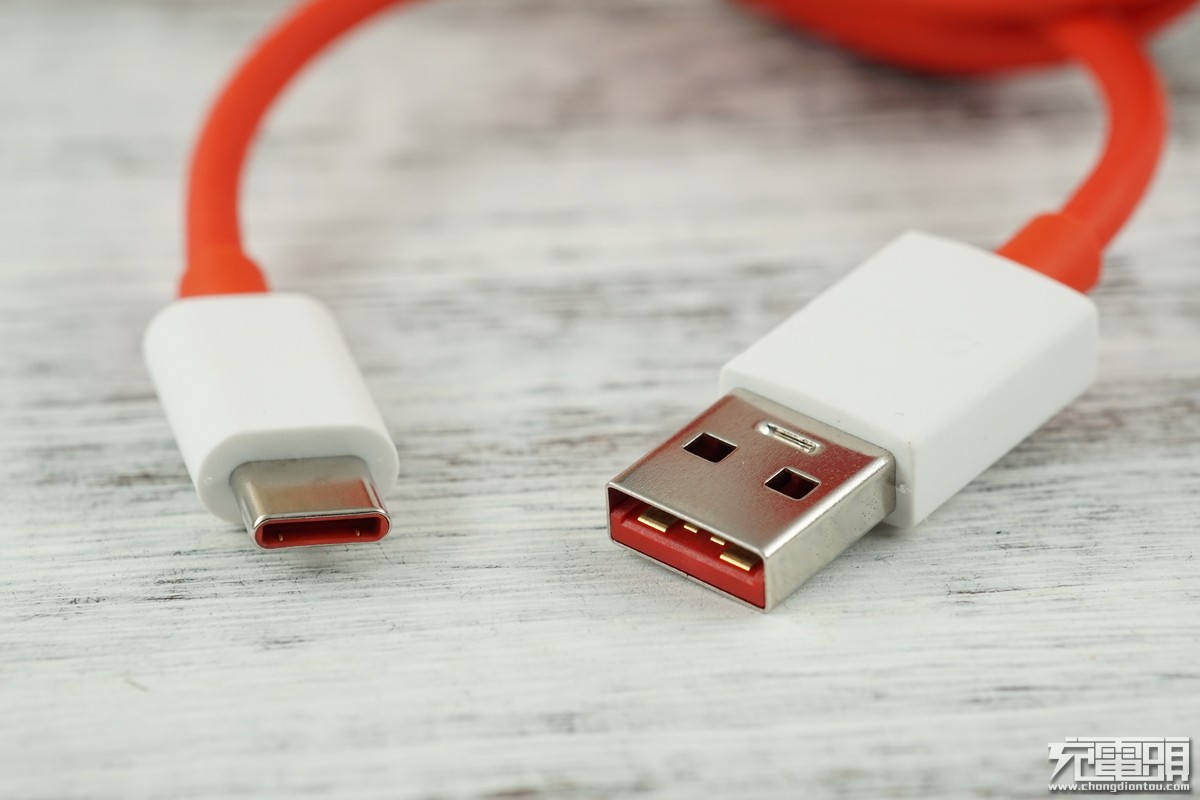

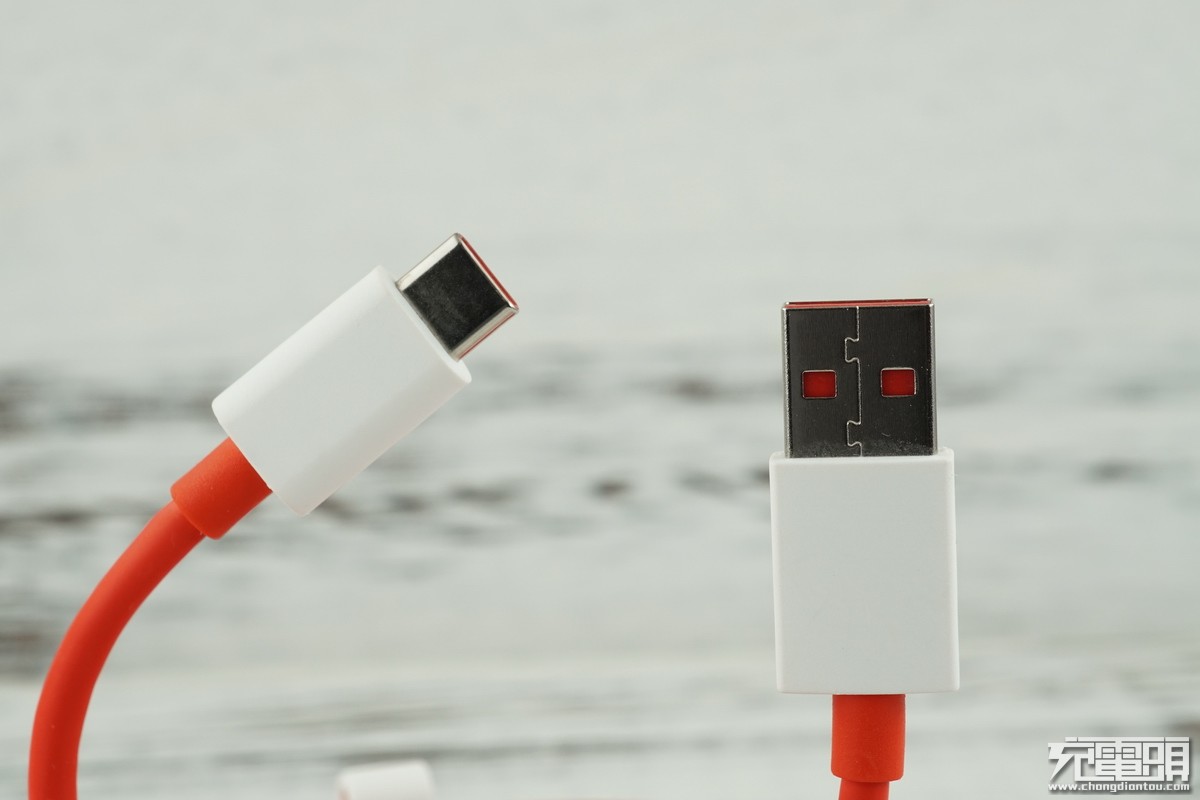

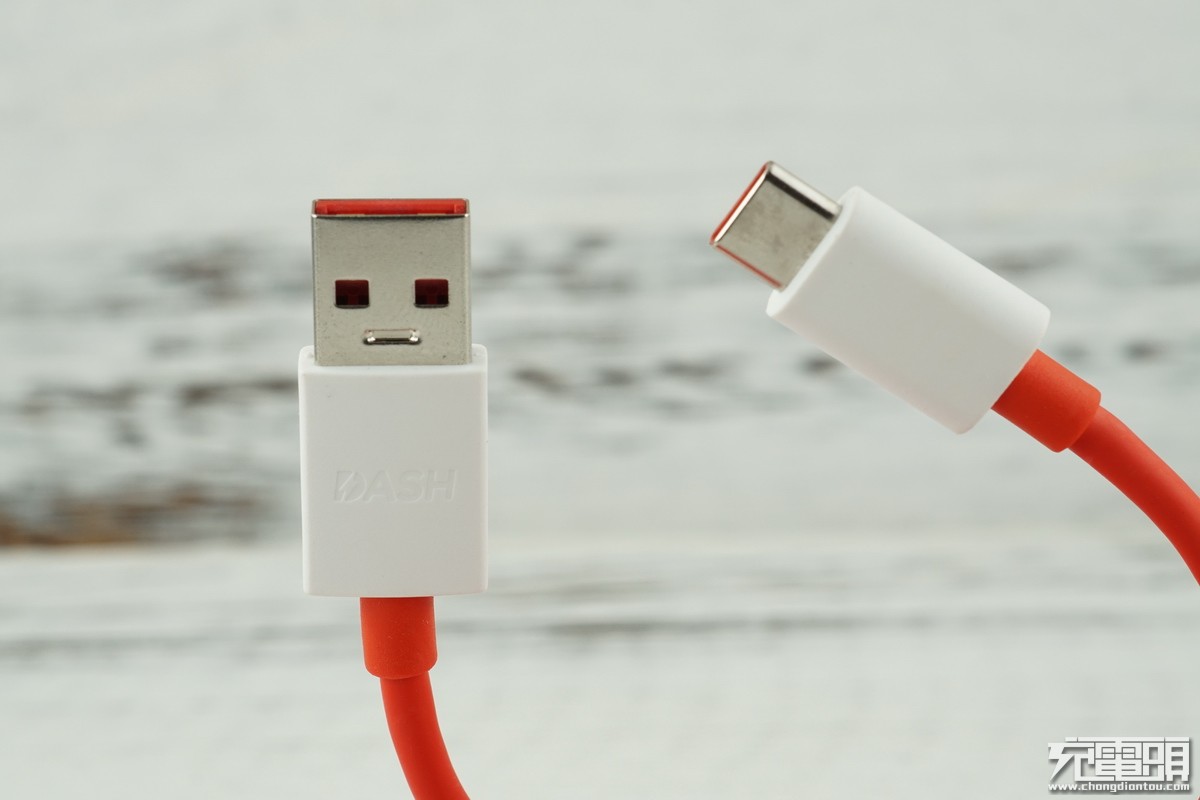

另外一个角度。A头与C头。

里面的针脚，也没有24针。

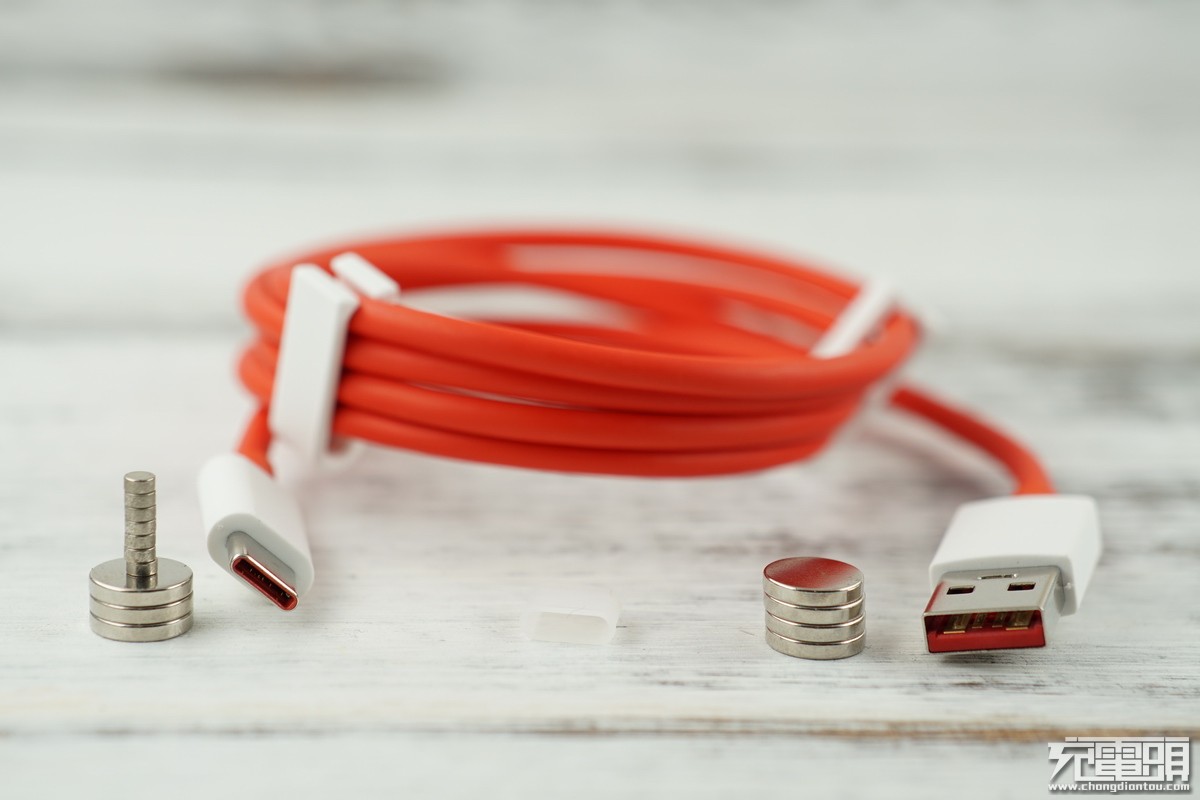

双头不吸磁。

USB公头剥开。

移除胶套。

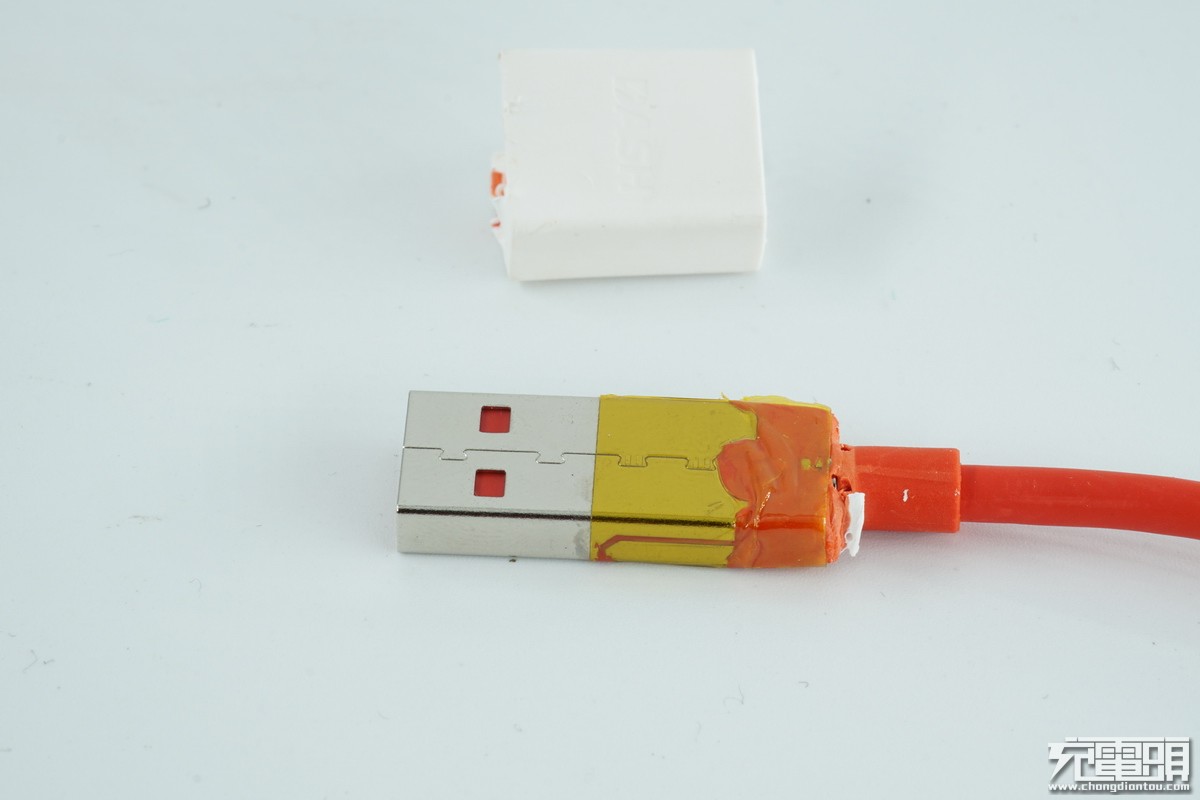

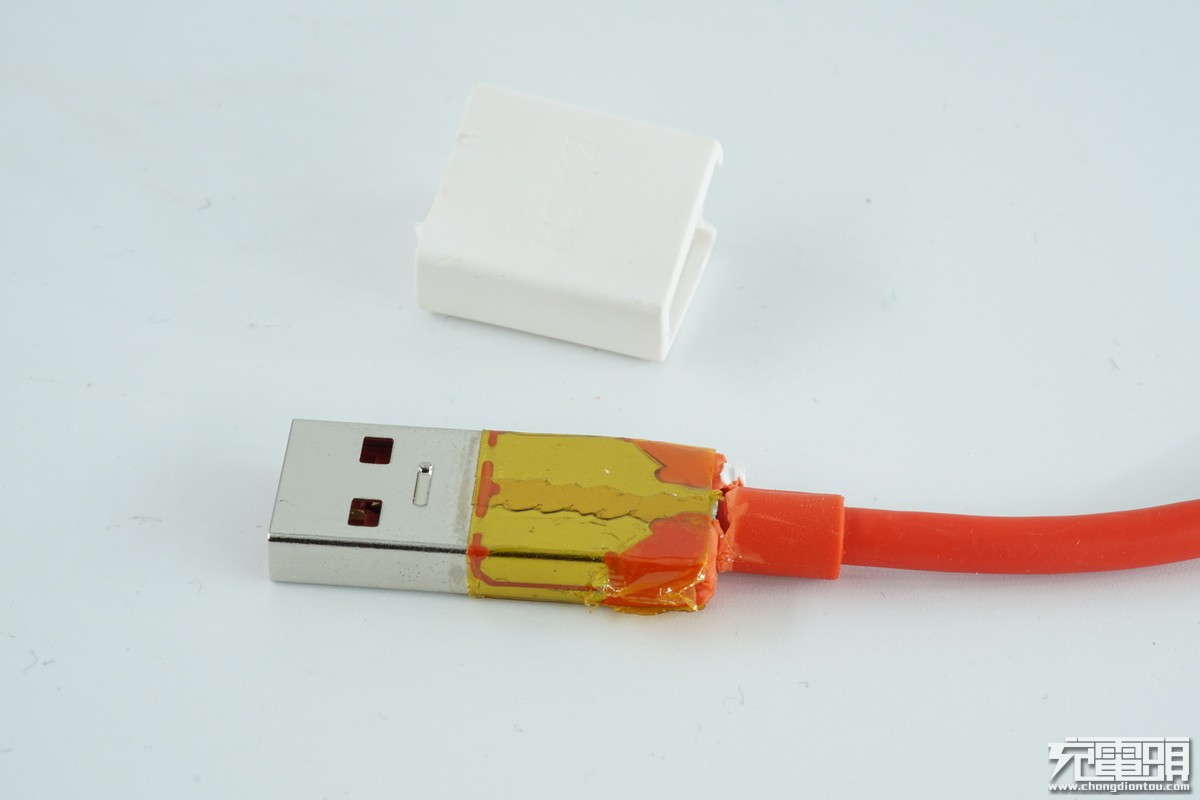

拔掉外壳，使用黄色的马拉胶带包裹。

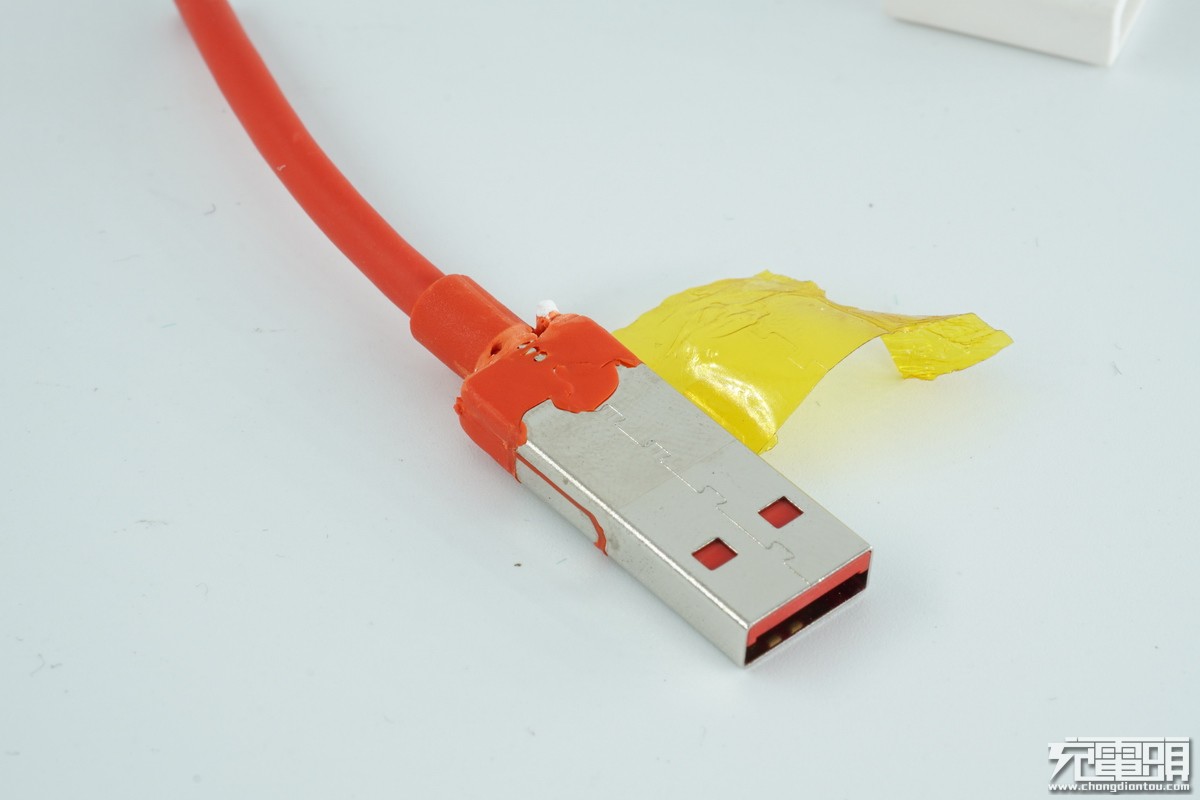

撕去胶带。

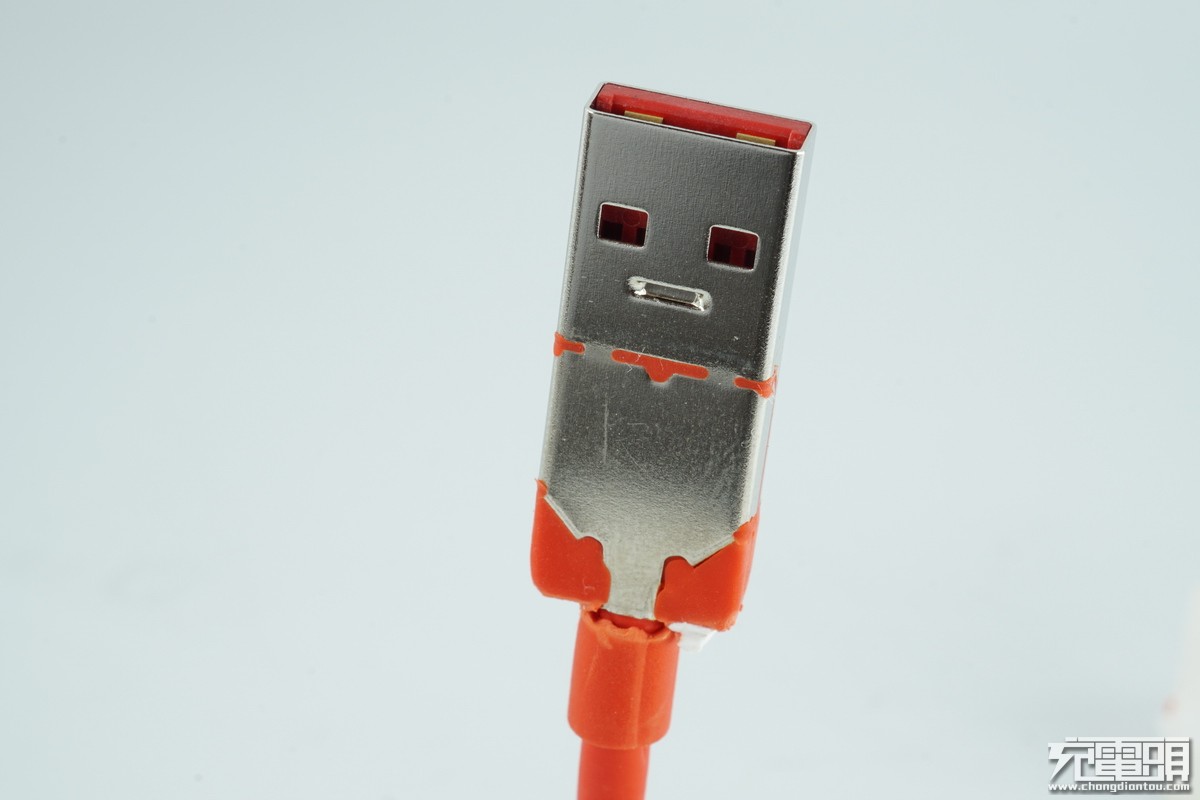

可以看到USB公口由两段组成，比一般的USB公头长出一截。

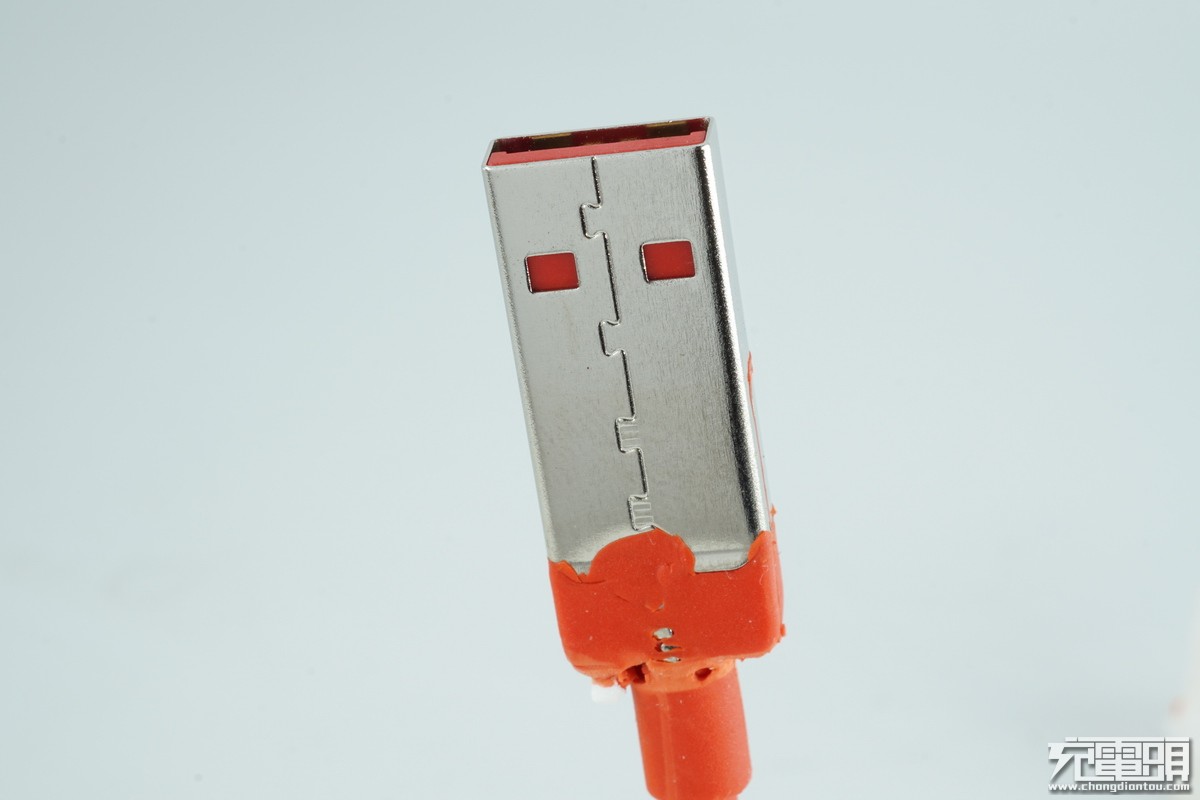

从背部看更明显。

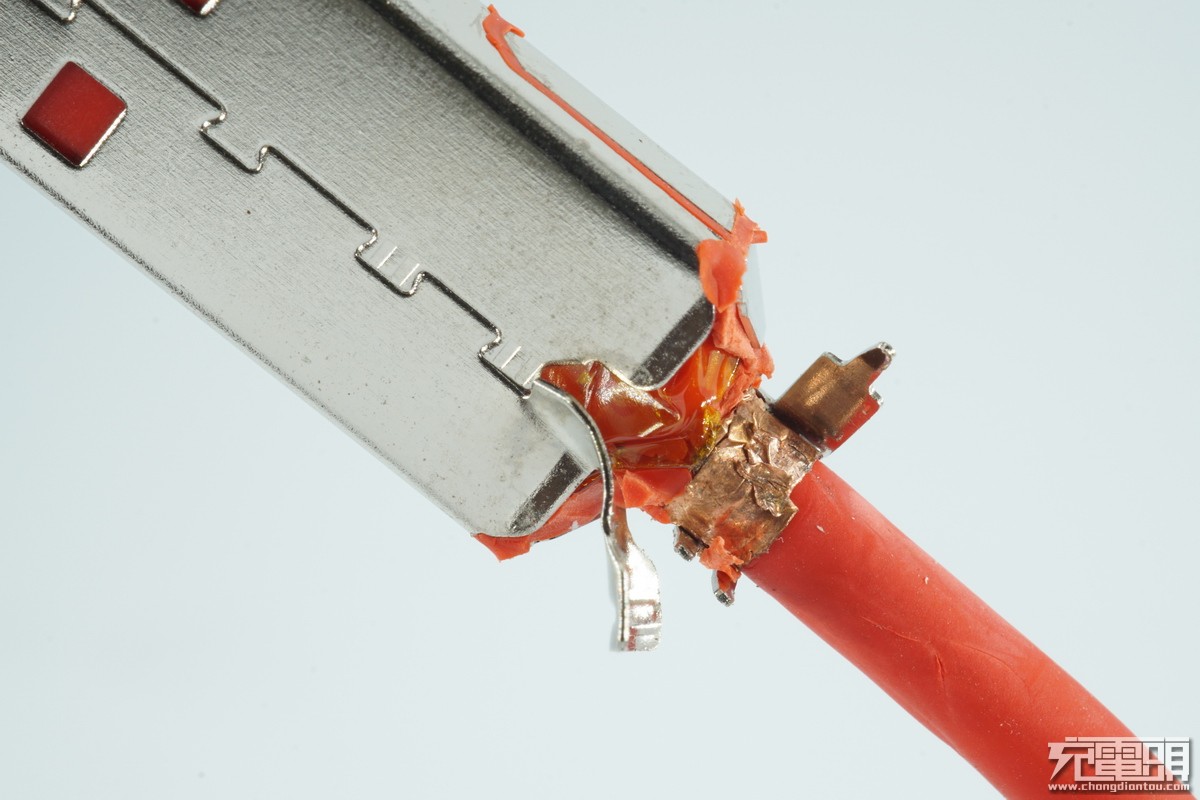

注塑处使用铜箔包裹防干扰。

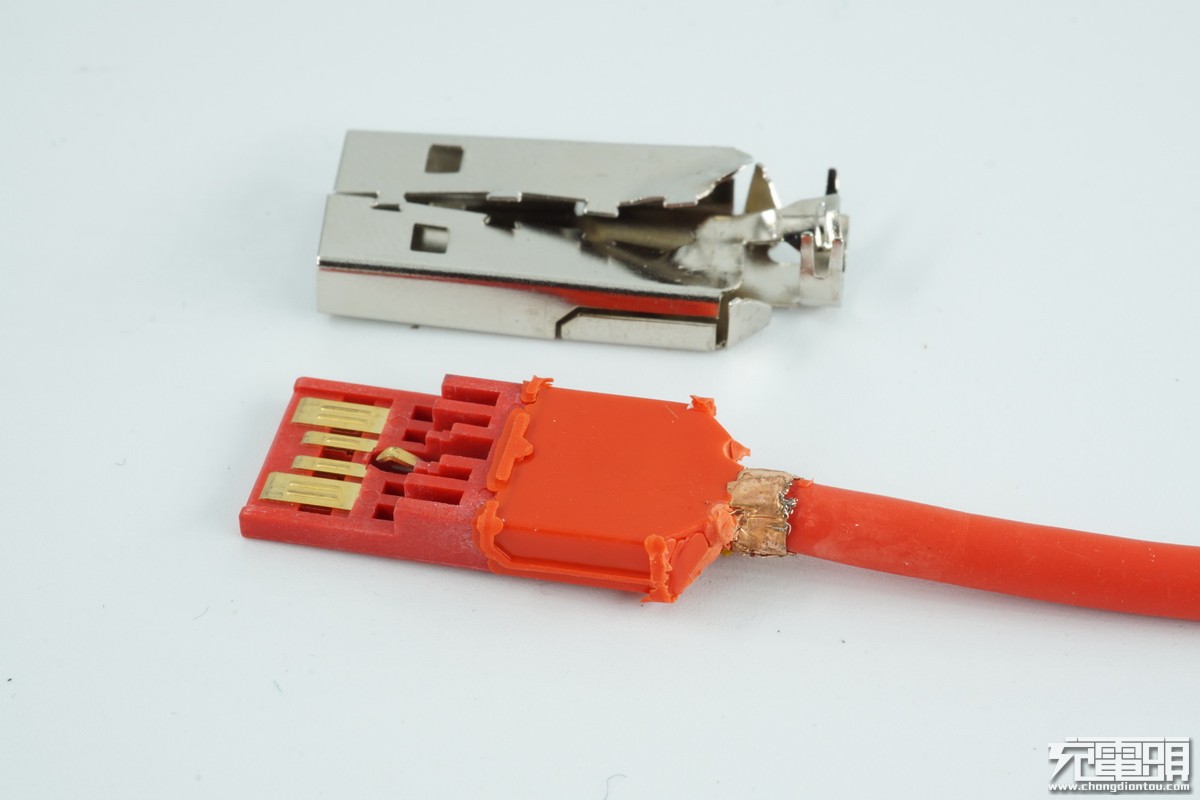

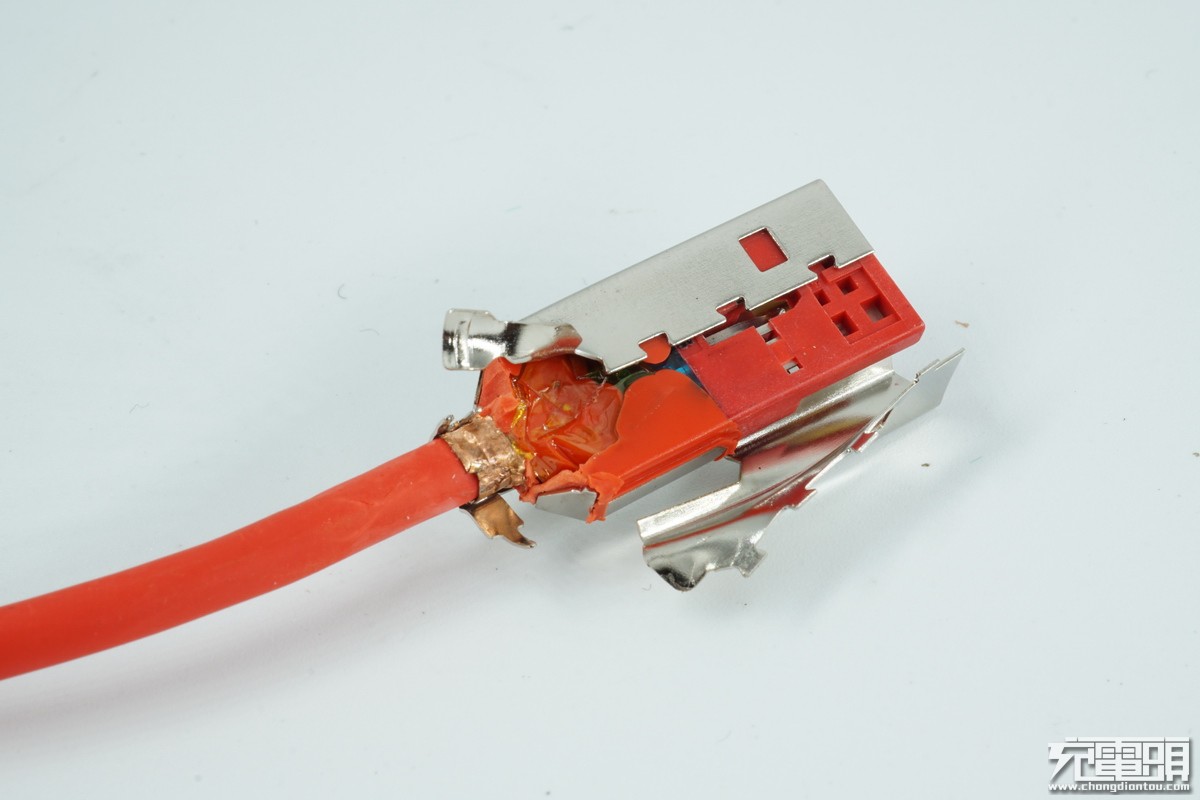

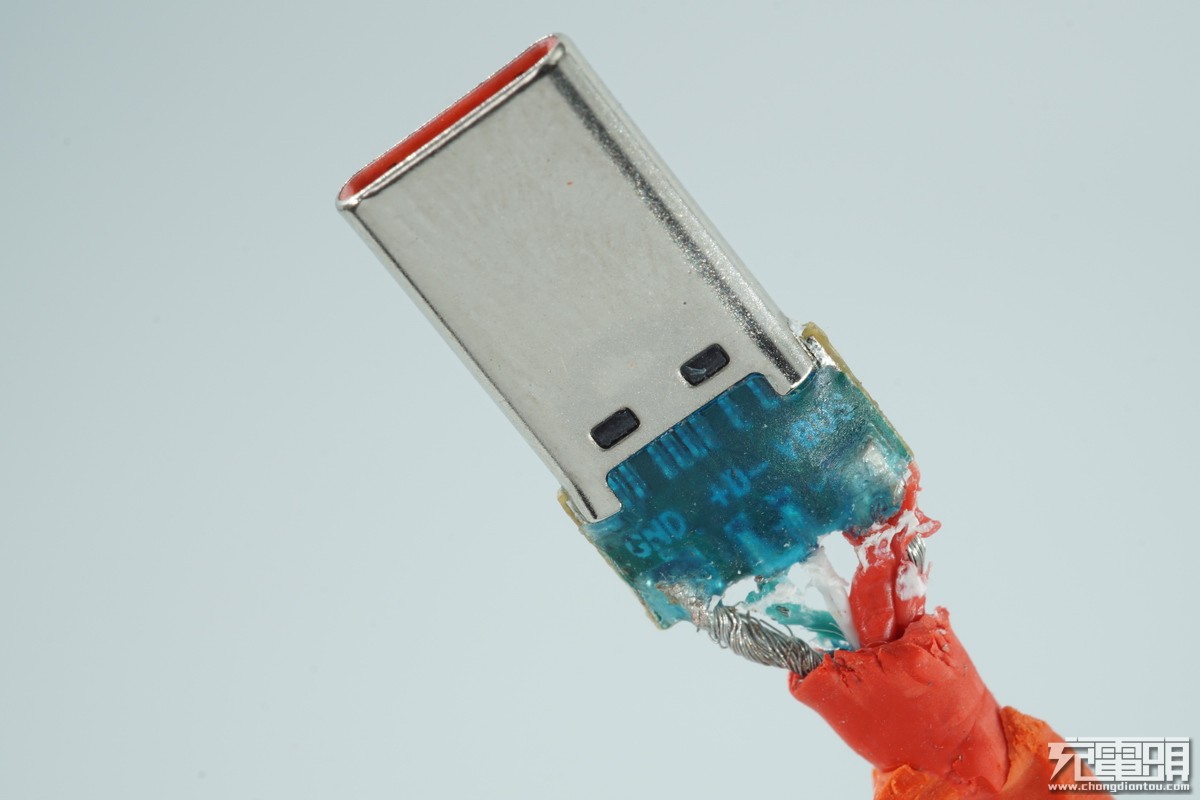

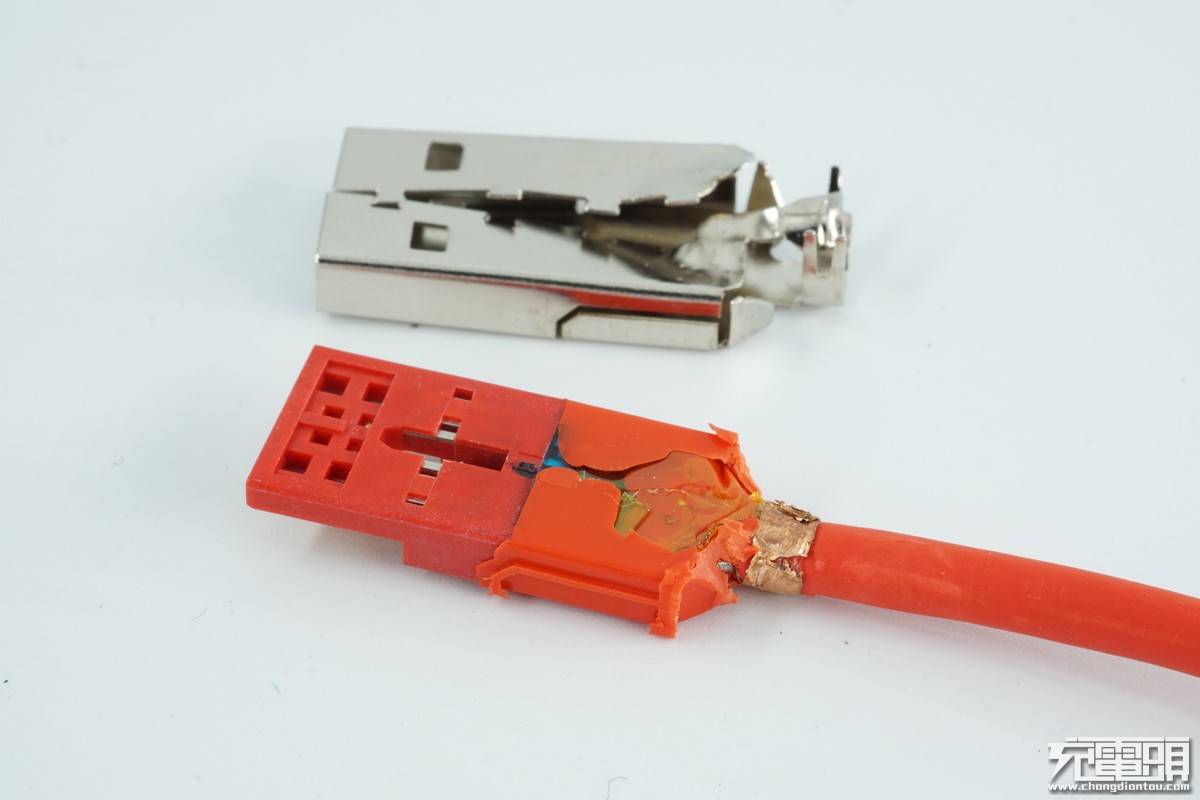

去掉铁皮。

USB公头的金属触点，同样加宽处理。另外在中间还有一个针脚。

直接捣碎。

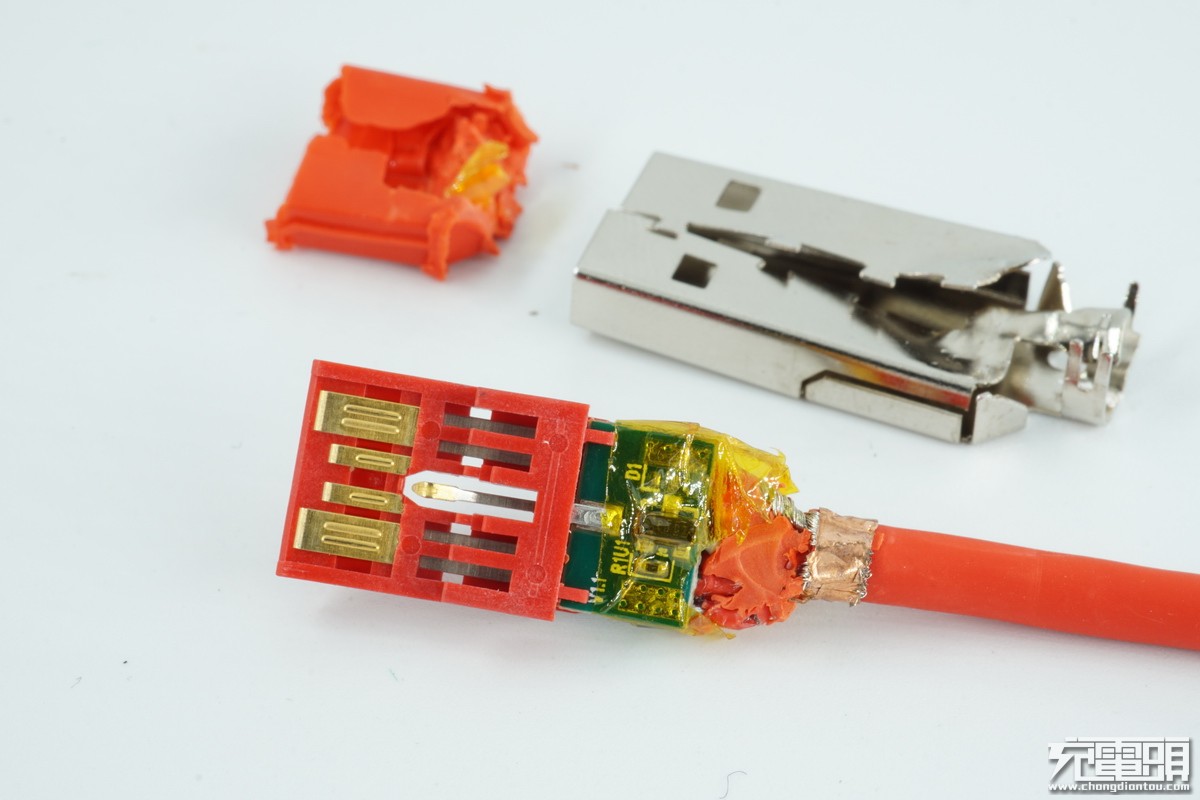

PCB板采用马拉胶包裹。

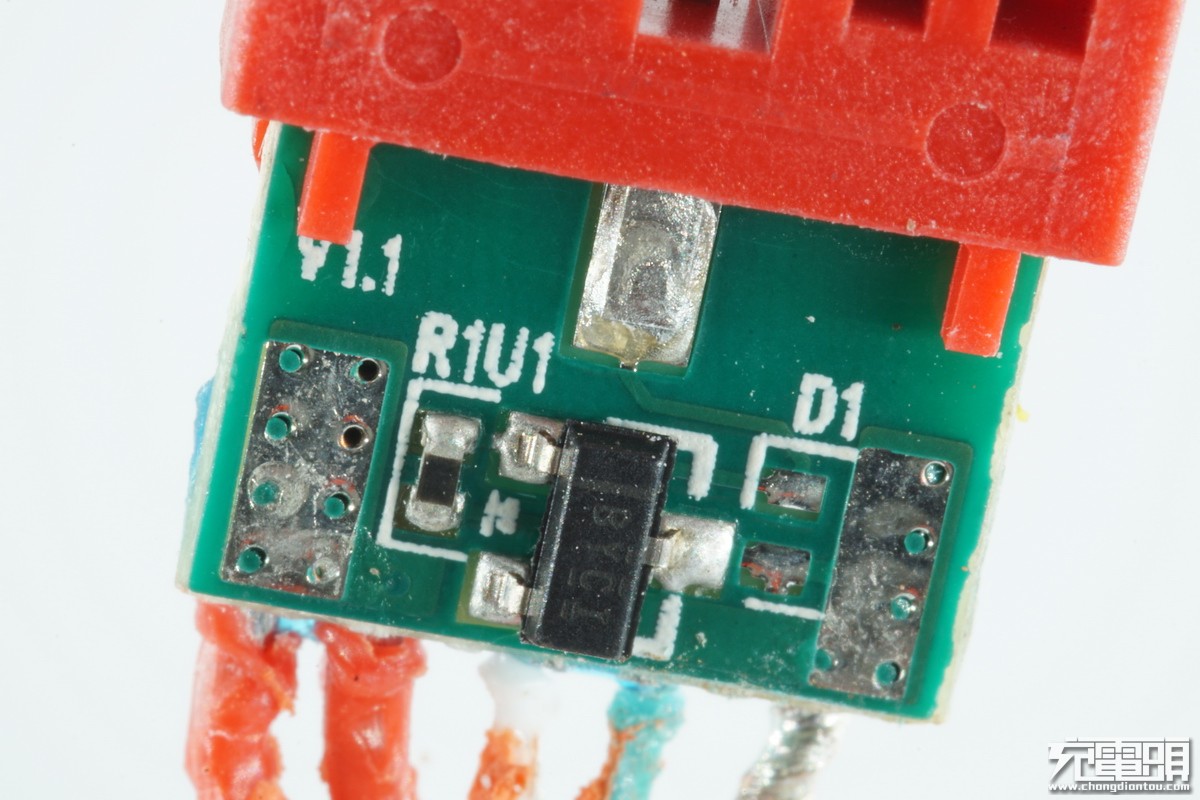

PCB板正面。

背面。

识别使用了印有“BYCI”的芯片，与VOOC闪充线一样。

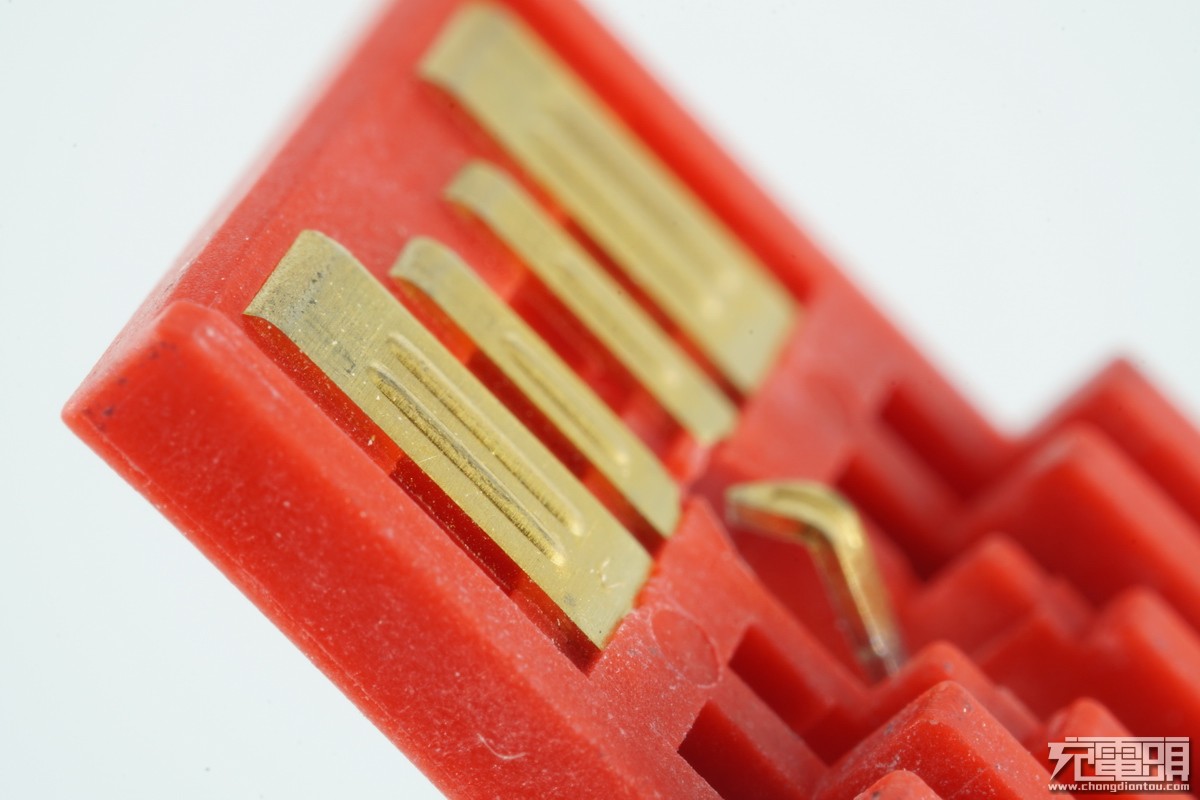

额外第5针特写。

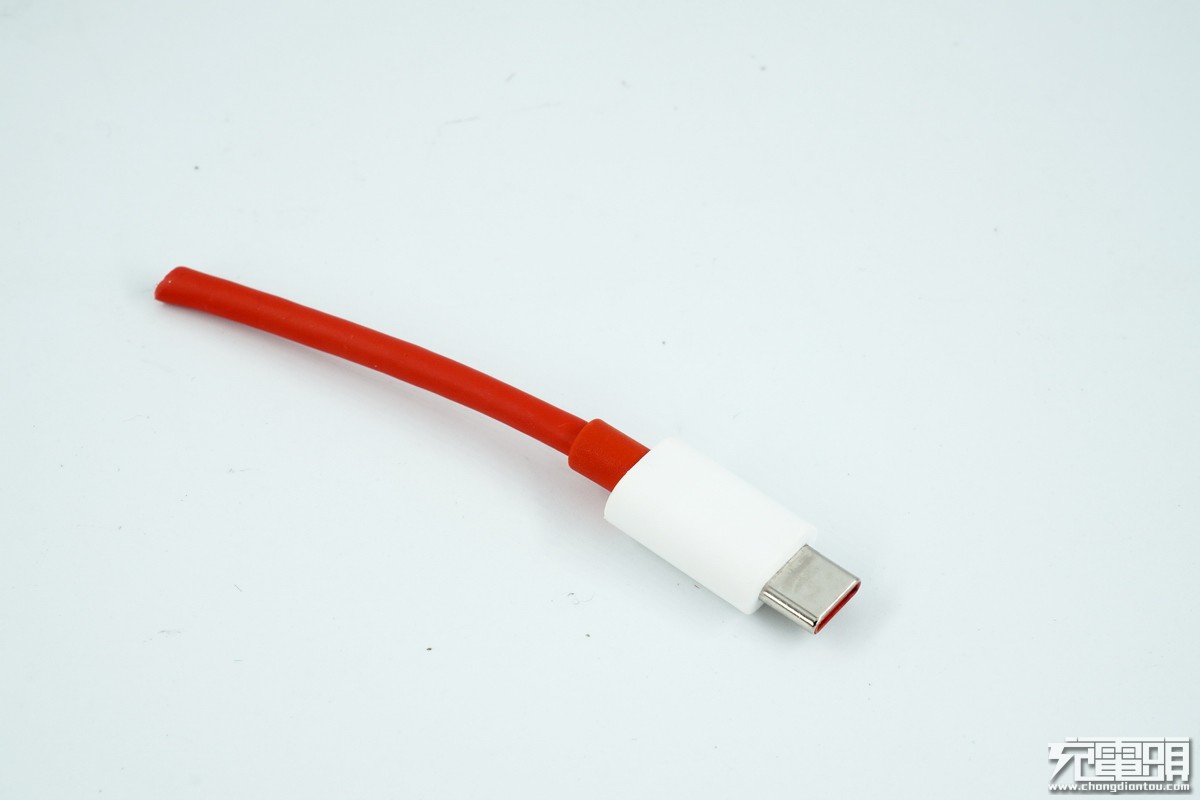

准备对Type-C口动刀。

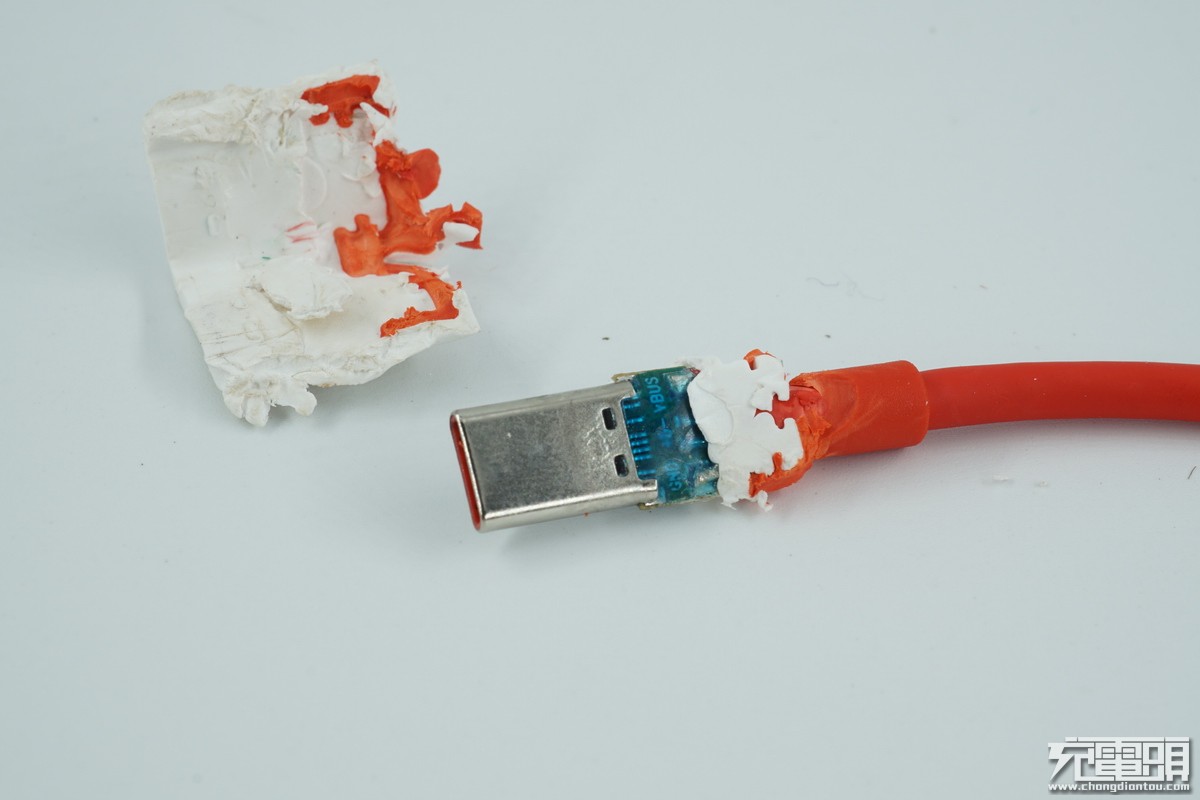

暴力撕开。

C口一面。

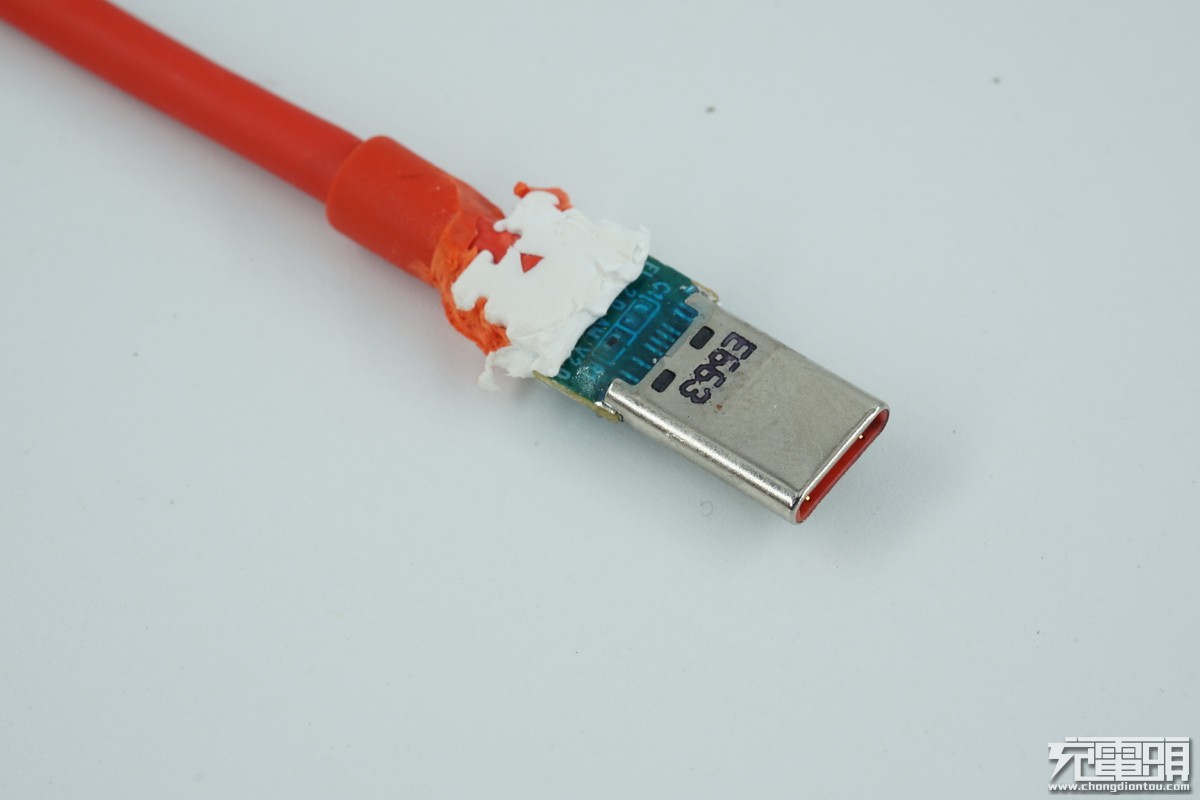

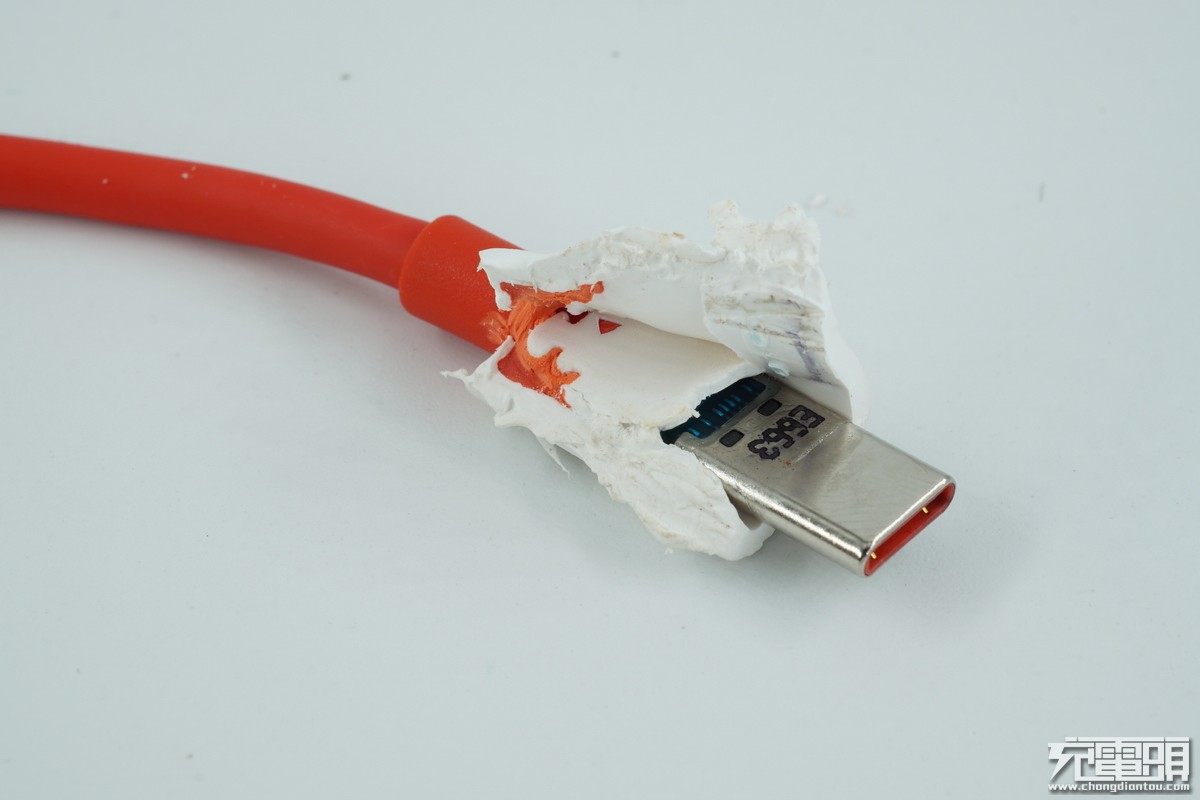

另外一面印有E663，意义不明。

连接处同样使用胶水浇注。

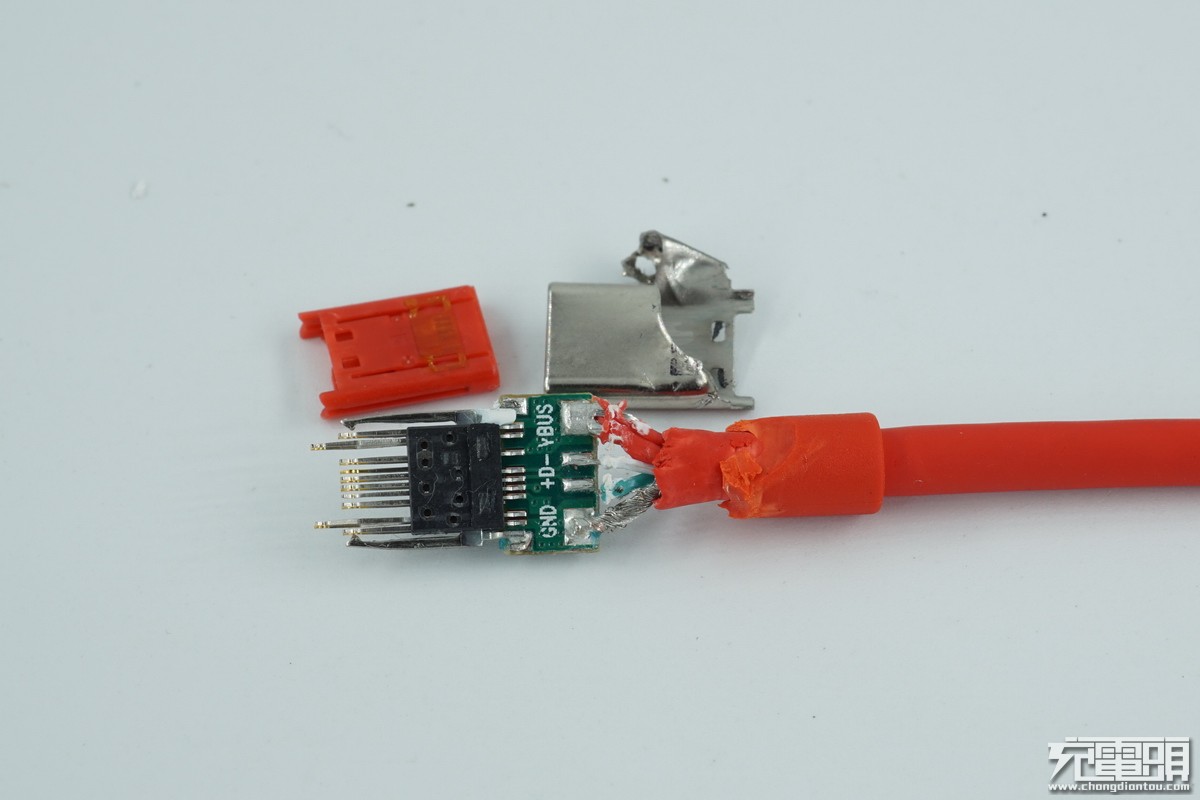

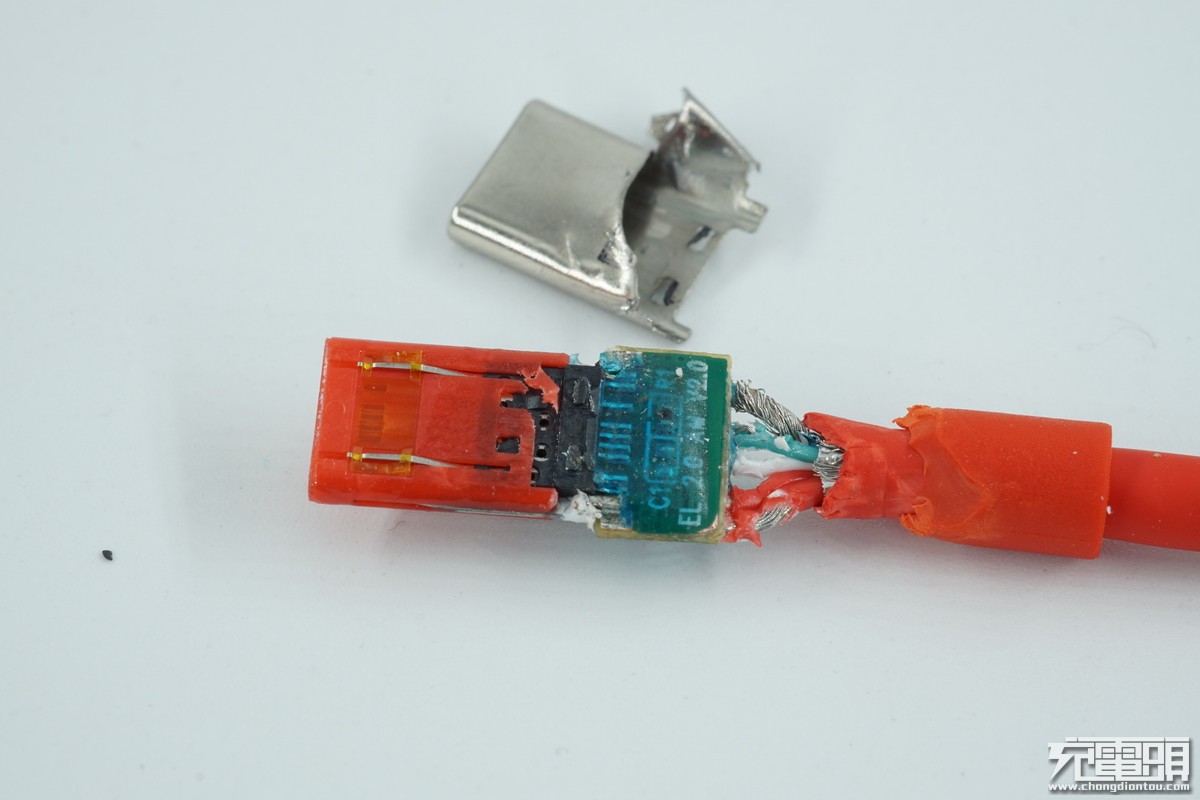

清理胶水后移除钢壳。

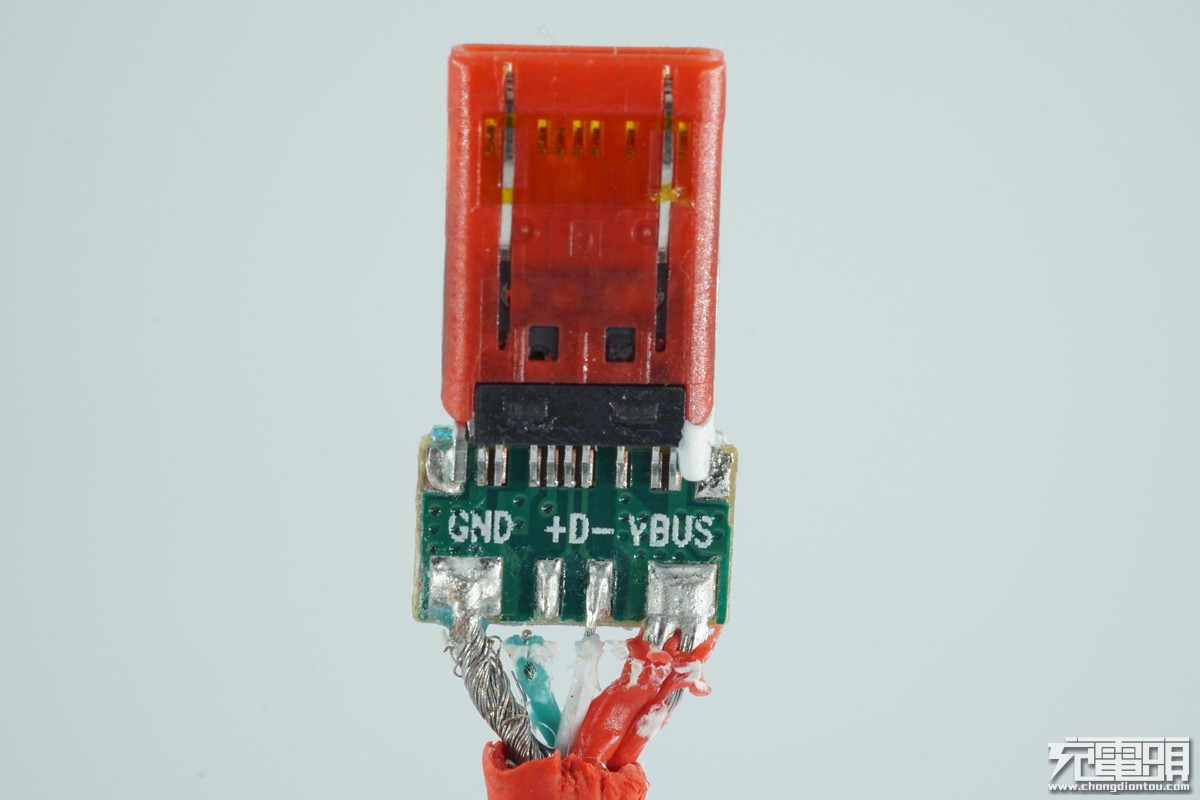

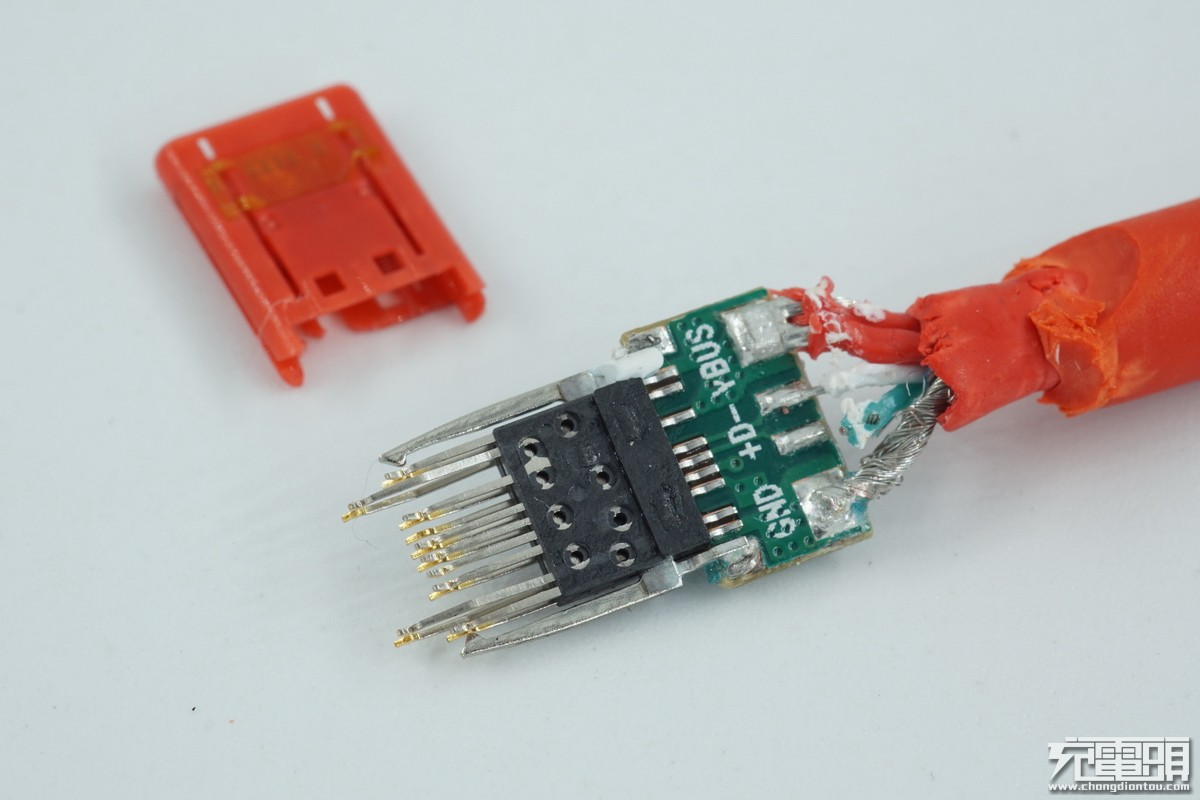

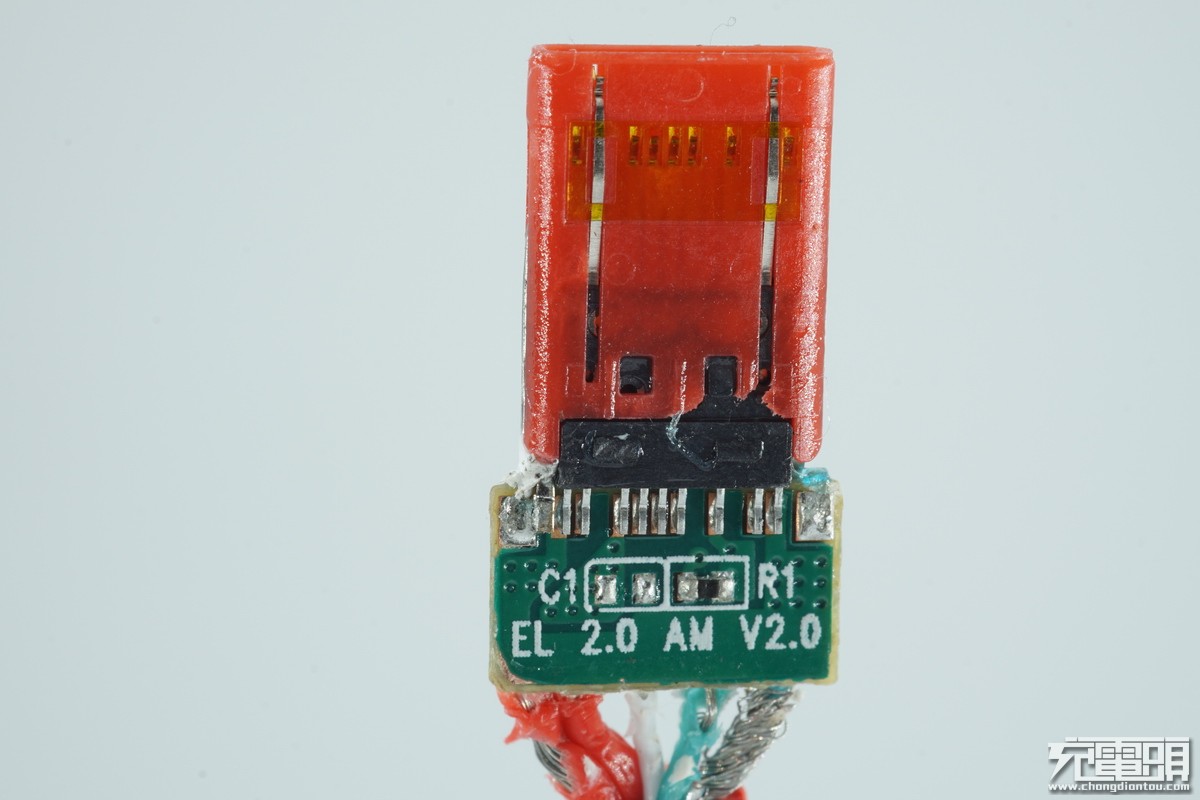

PCB正面

背面。

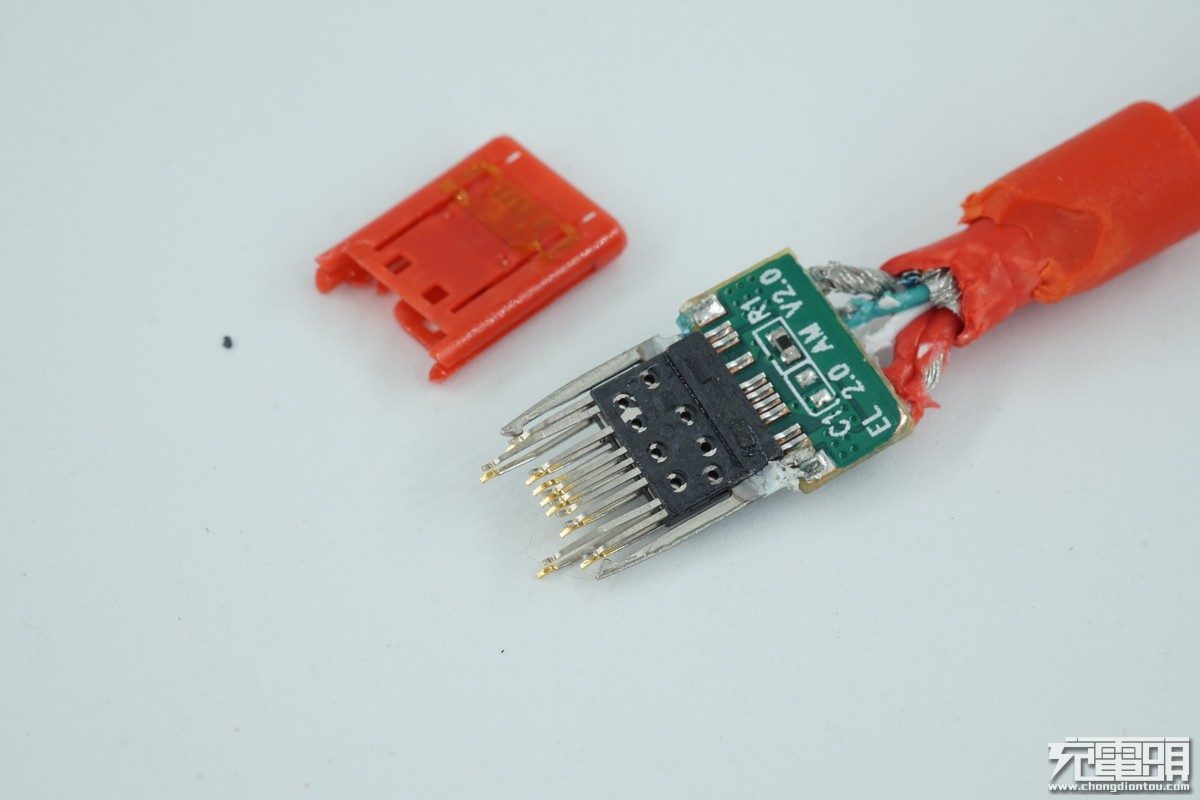

移除舌片。

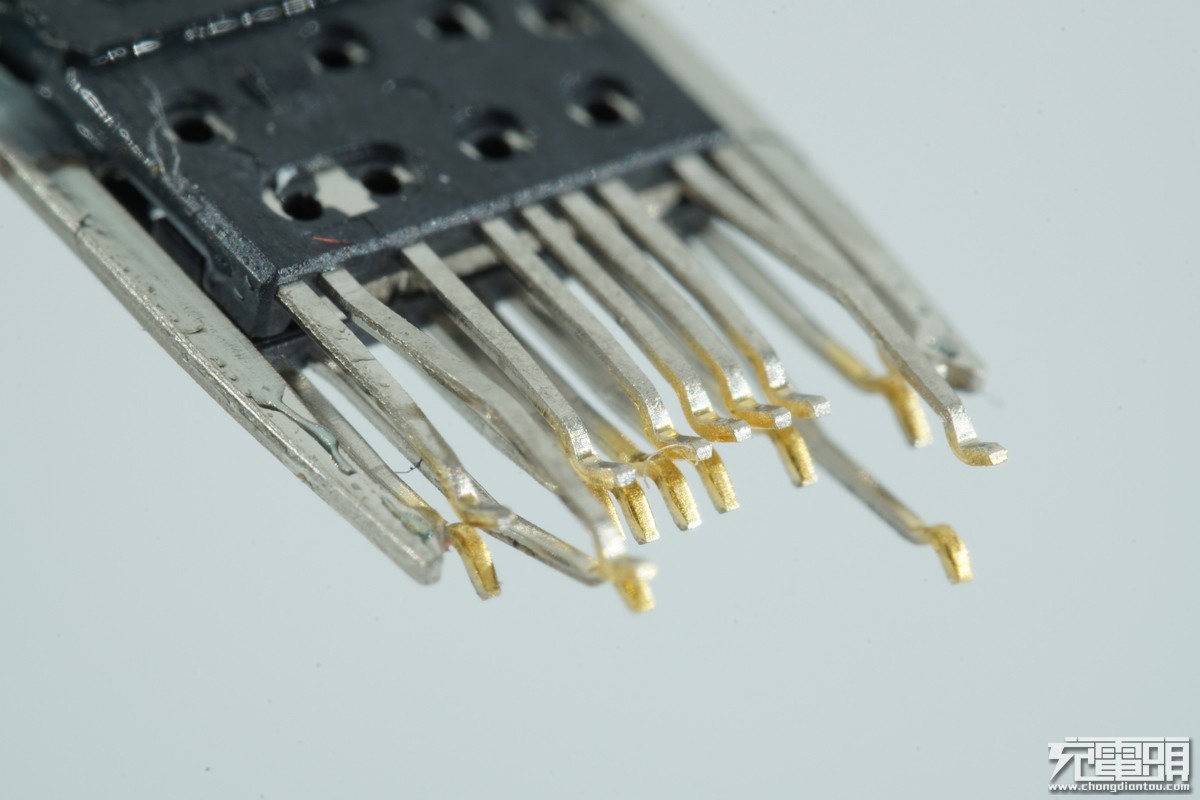

共有18针。

每个触点镀金。

type-c全部拆解部件

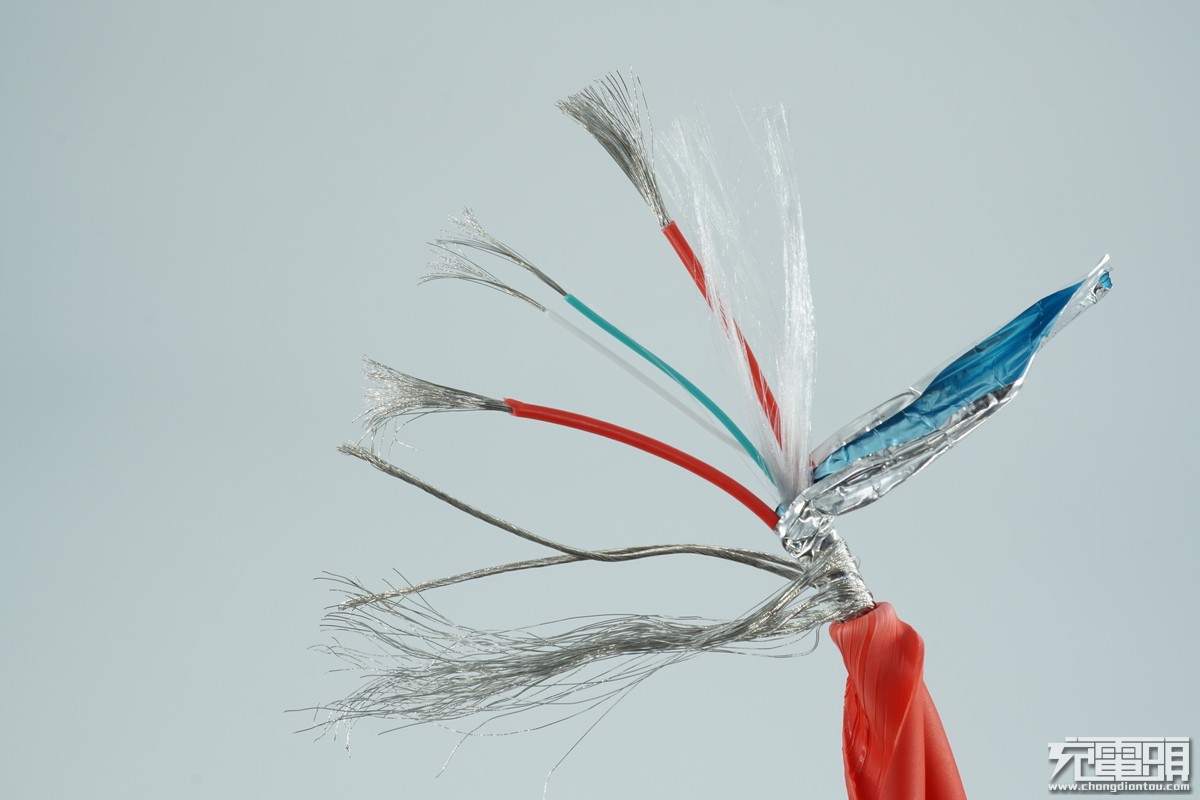

剥开金线芯，同样是红色两股，绿白各一股。

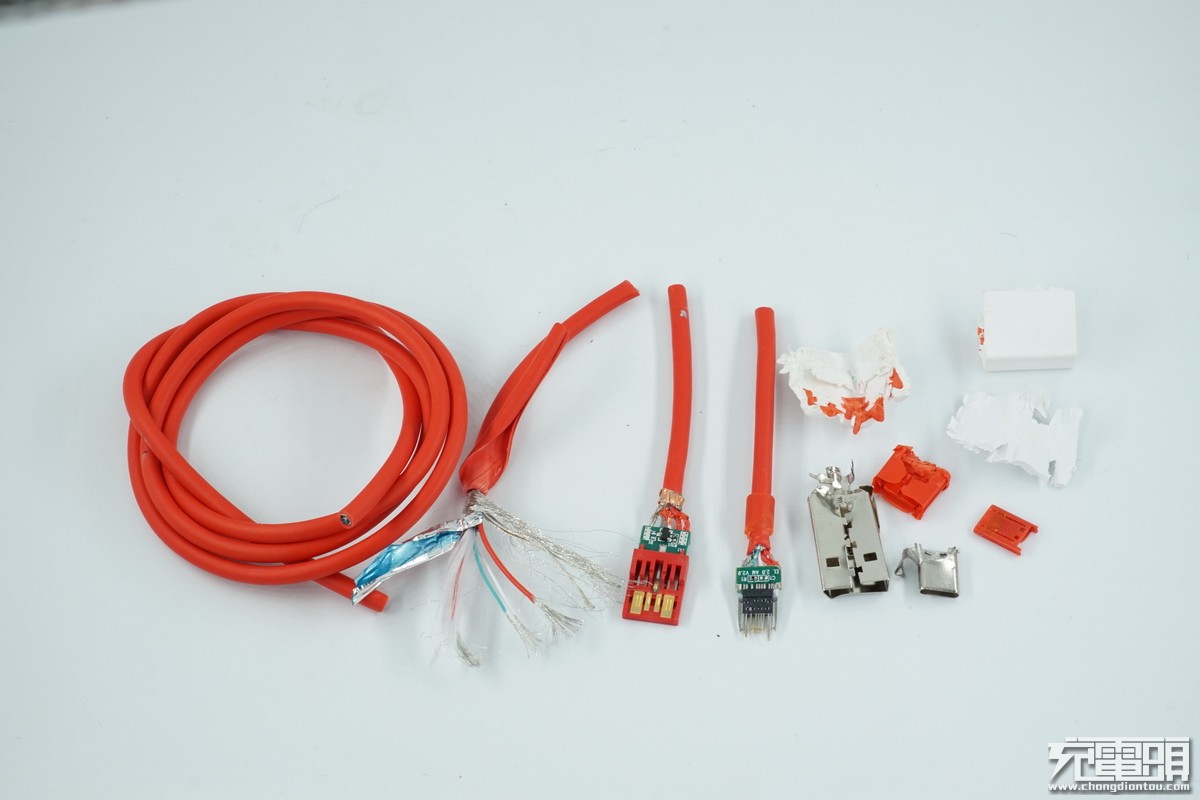

DASH线全部零部件一览。

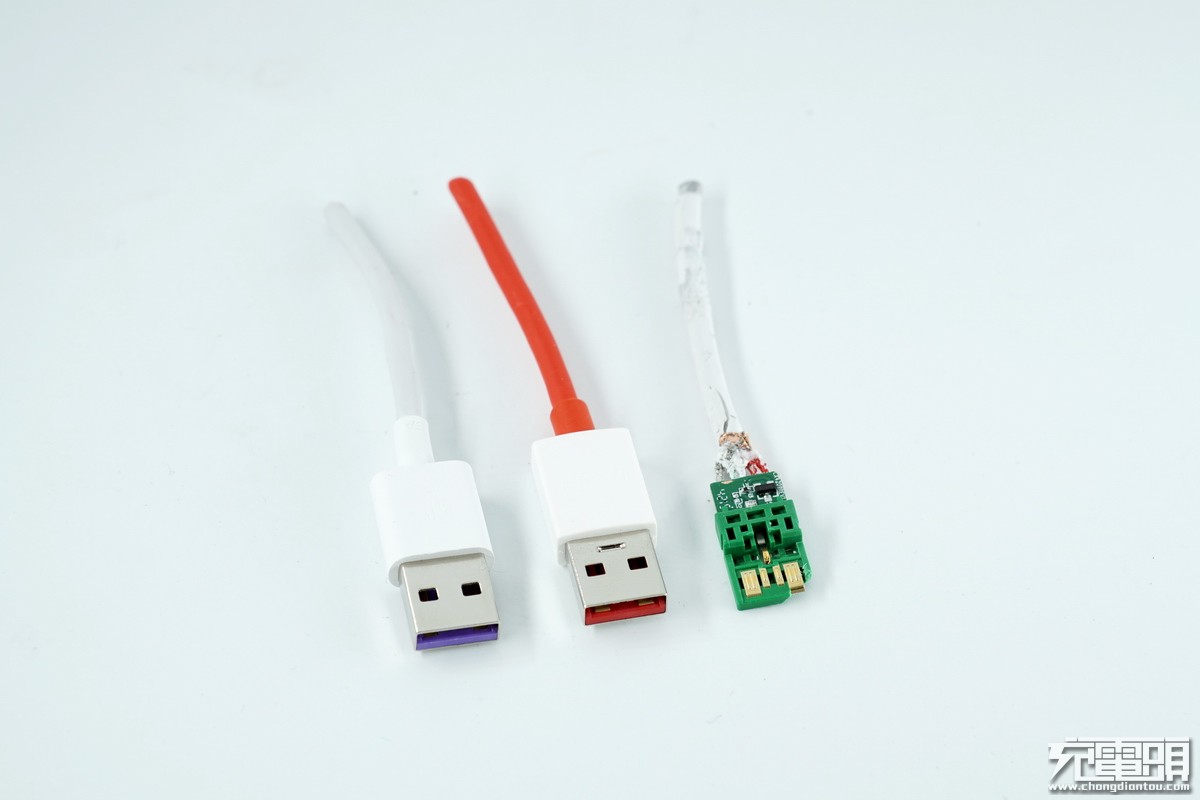

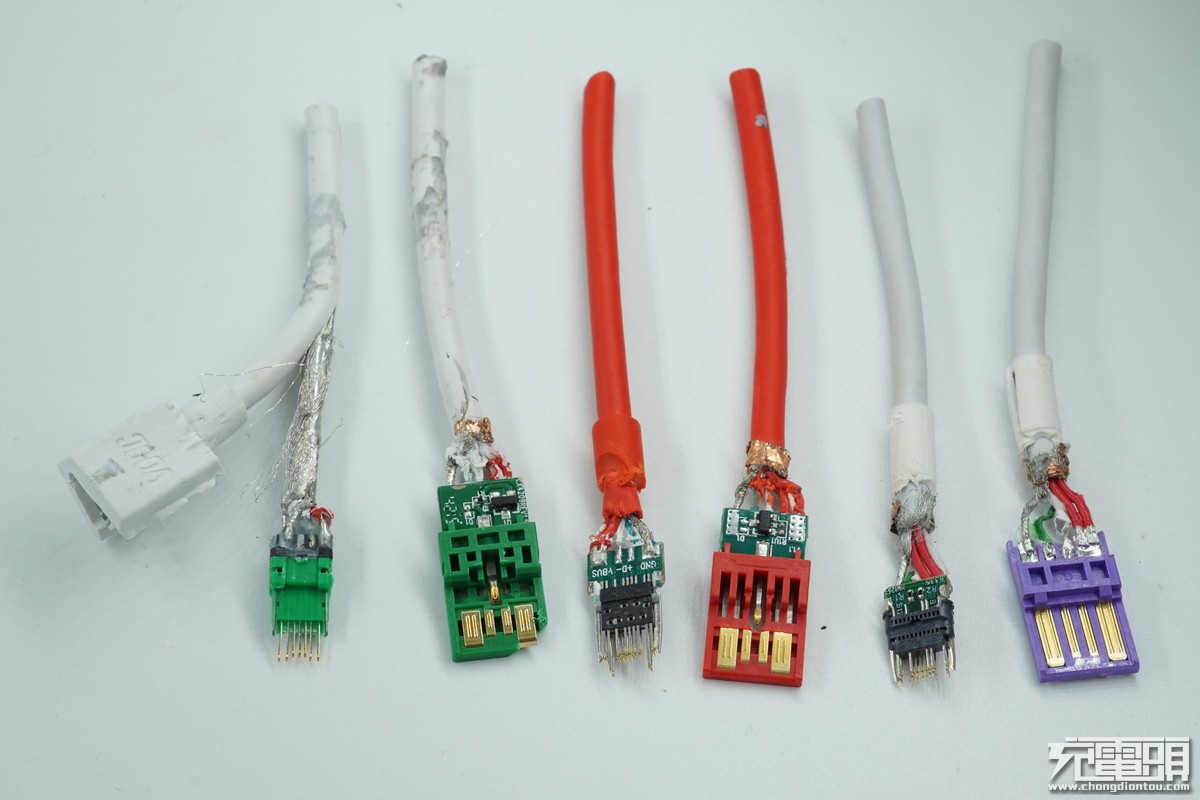

三条线拆解对比，先来公头

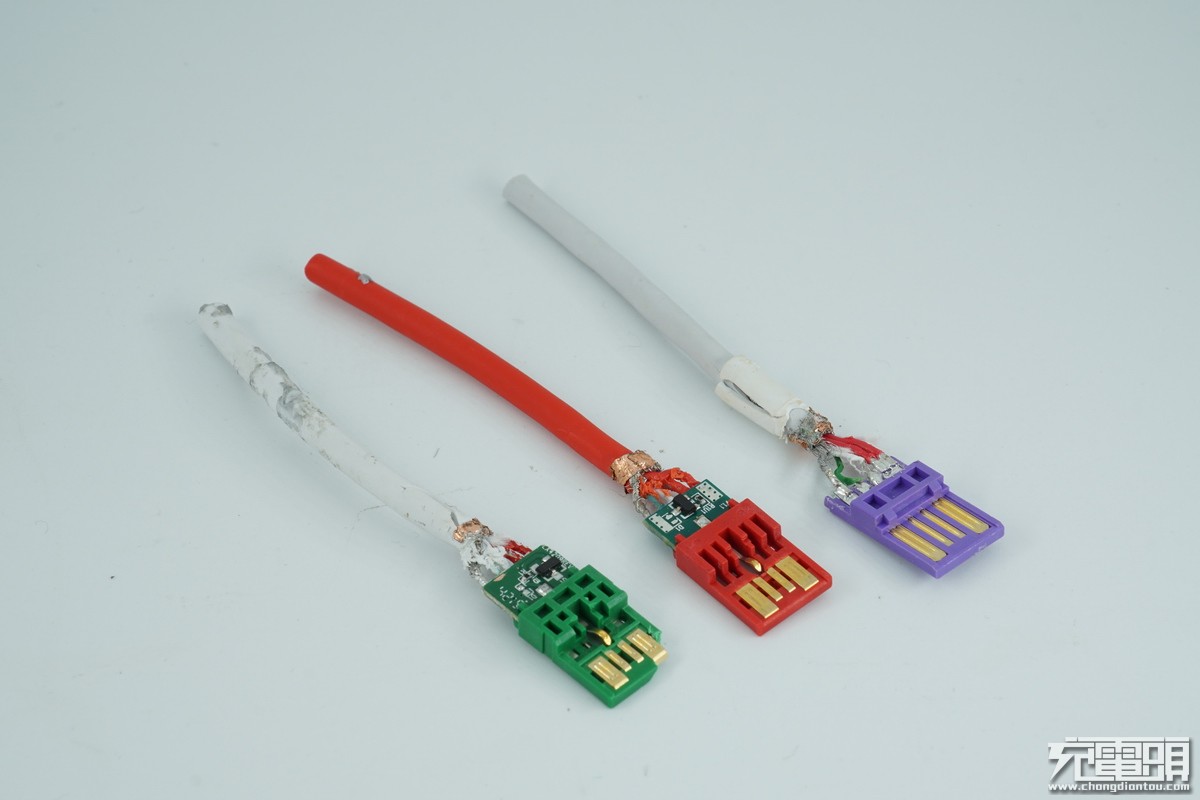

线材USB公头放在一起。

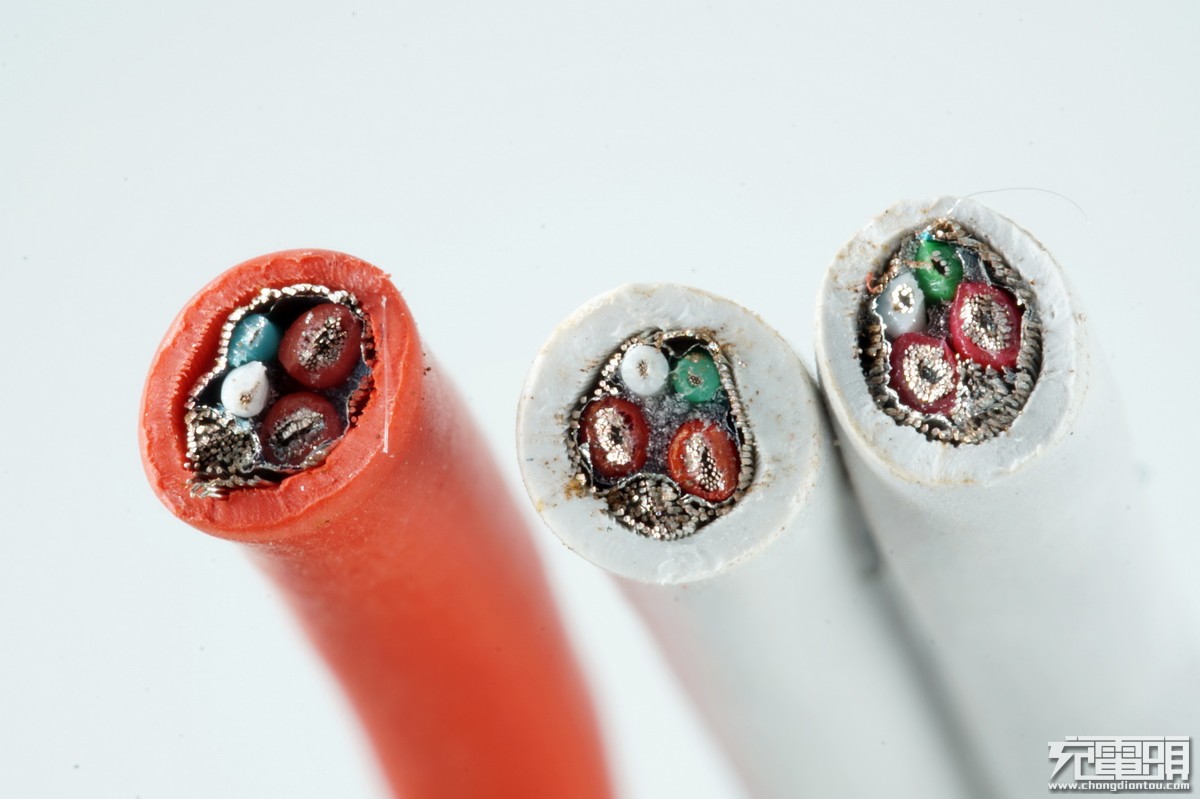

横截面，线芯组成极为相似。

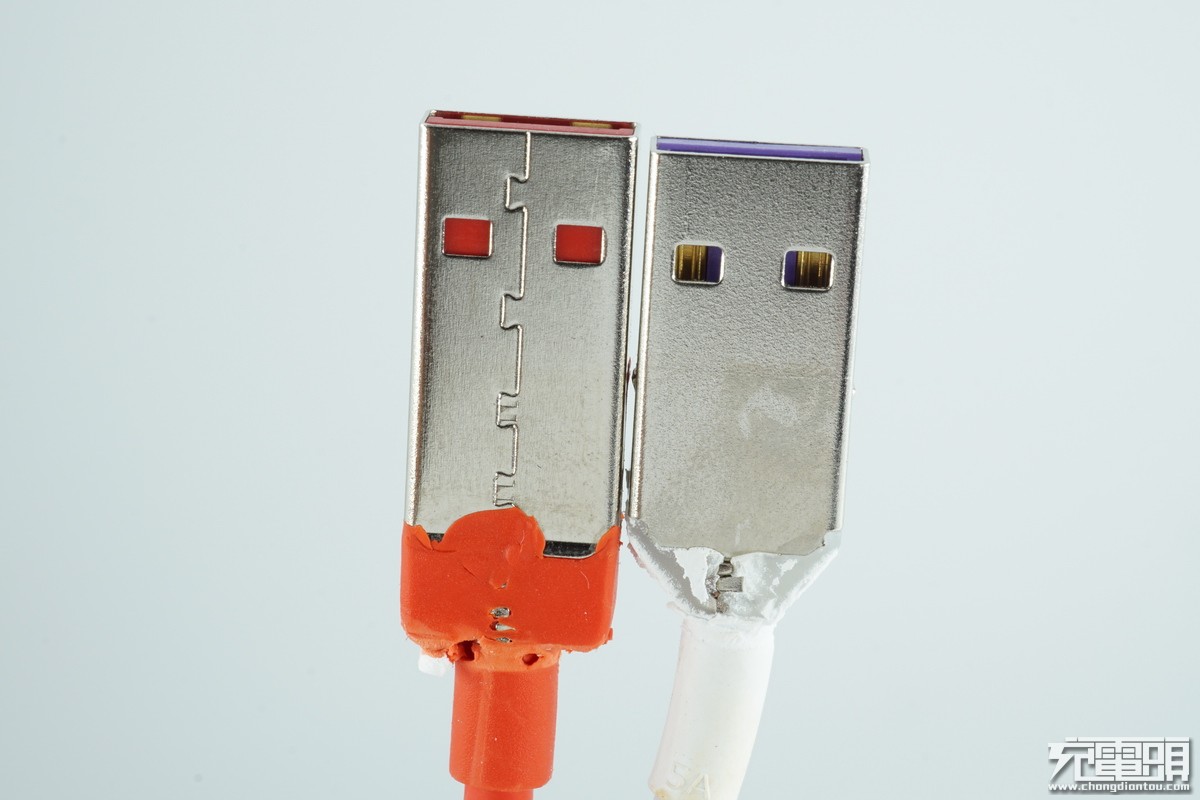

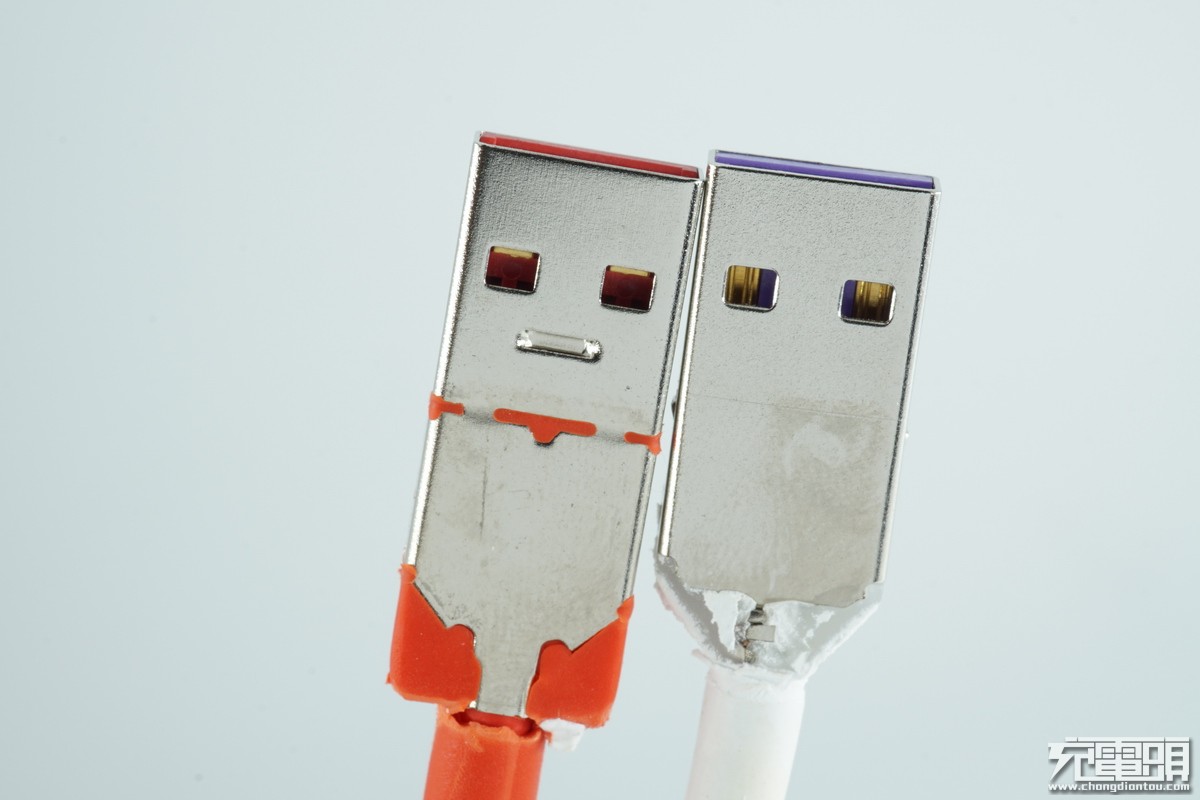

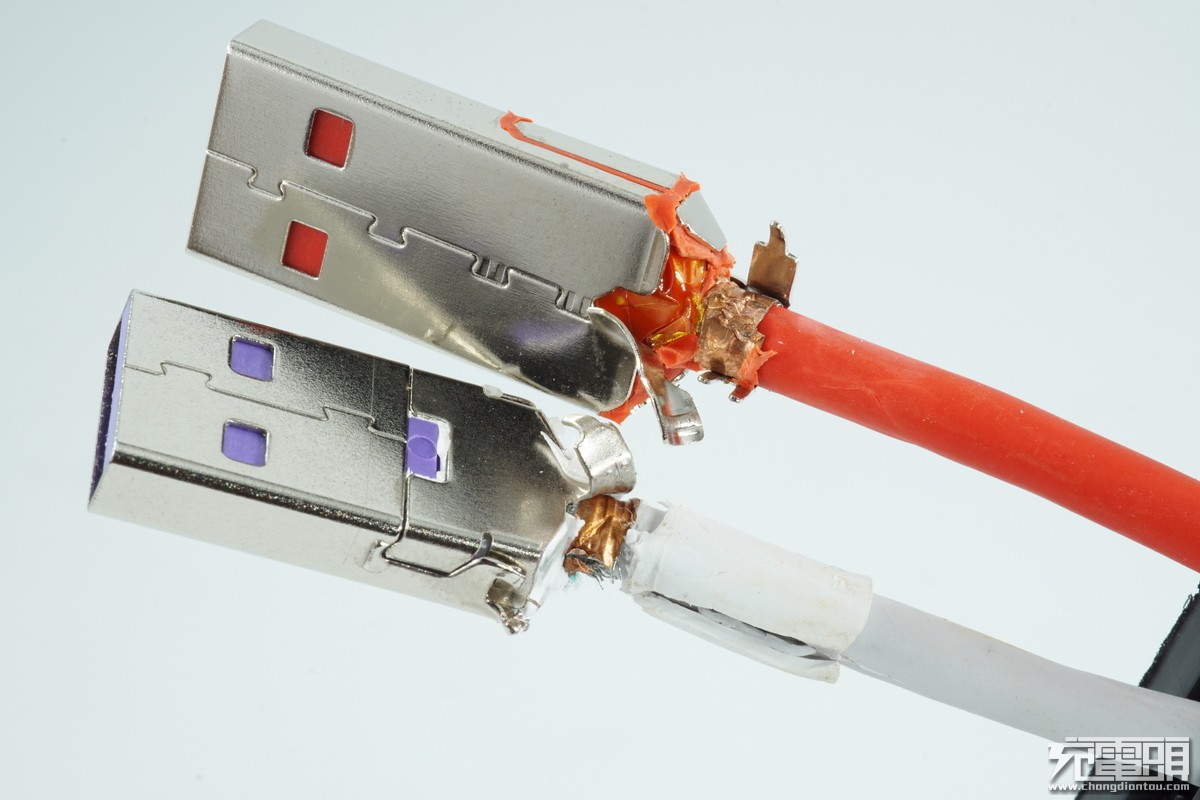

DASH线和华为5A线公头对比。

DASH线钢套更长。

连接处均采用铜箔封闭。

USB公头对比，全部是加宽的VBUS、GND引脚，保证大电流传输能力。

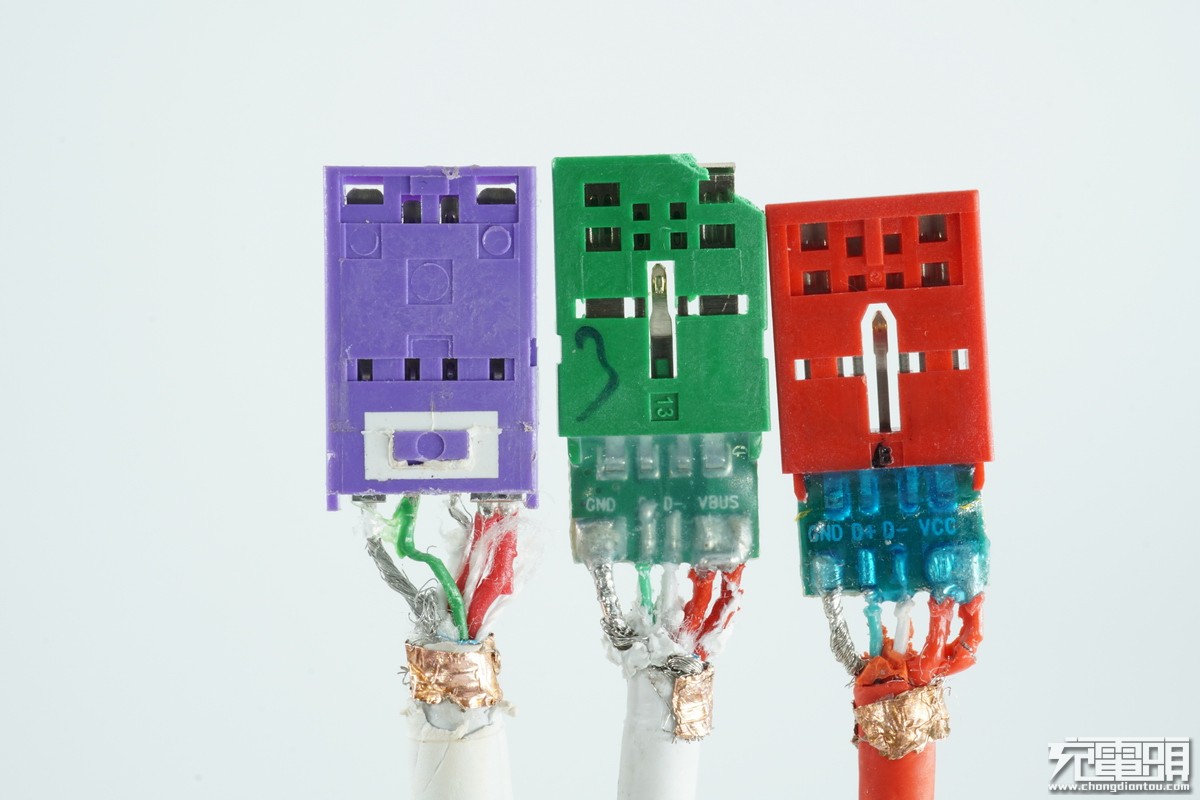

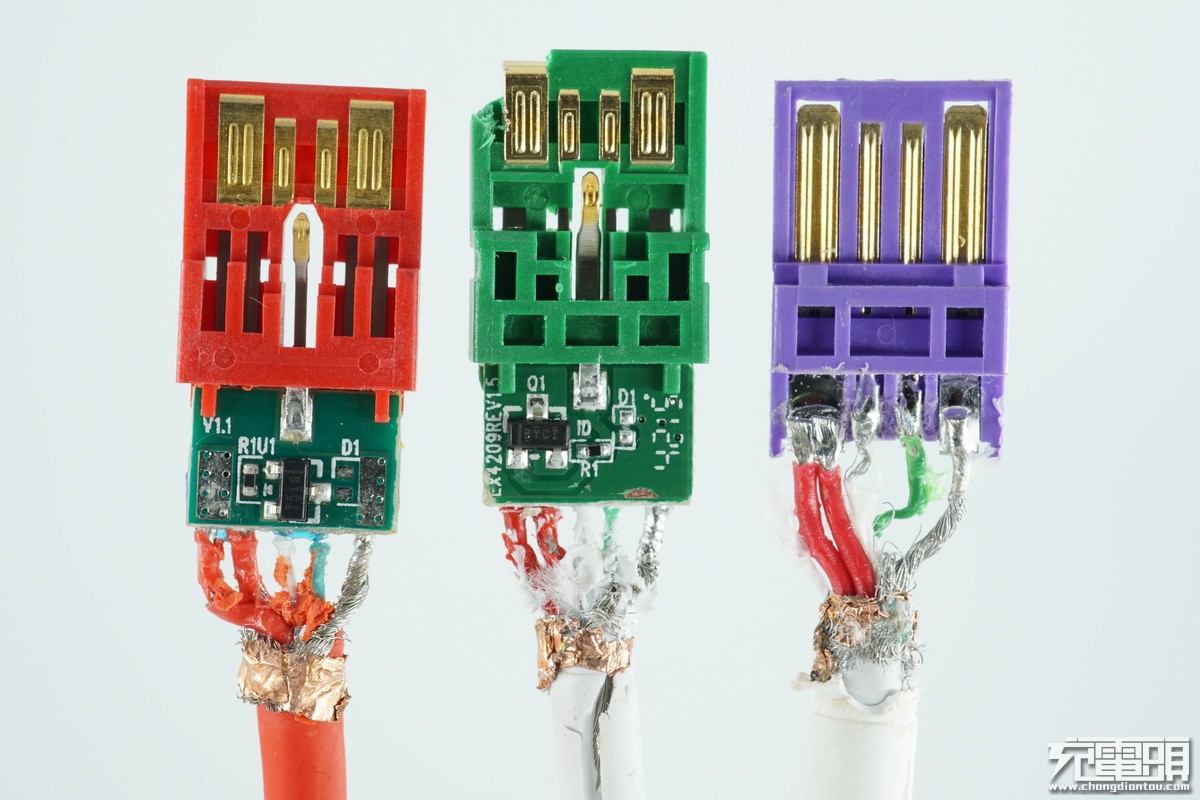

VOOC闪充线和DASH闪充线在中间部位多出一个引脚，华为5A线则没有。

正极均采用双股加粗红线。

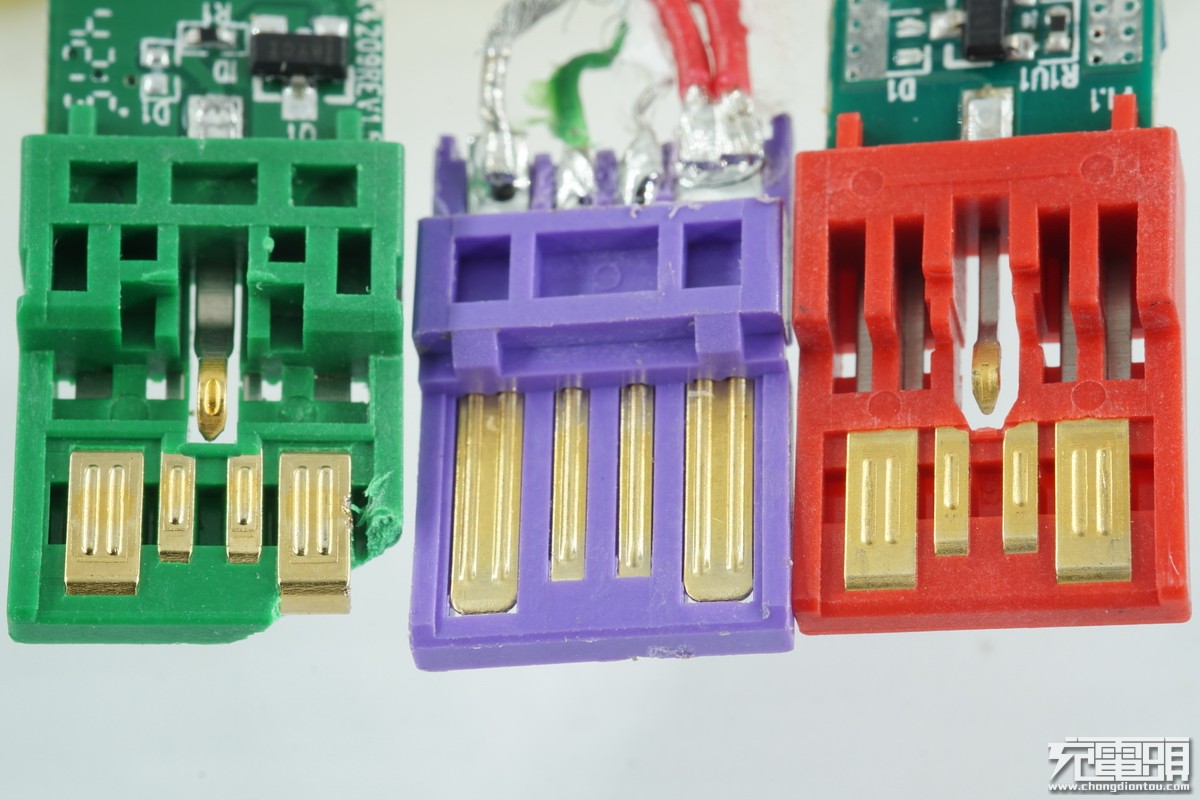

USB-A公头金属触点特写。特点是宽厚的两边，OPPO  DASH中间多了一个接触点，估计是一个硬识别。

USB公头对比。

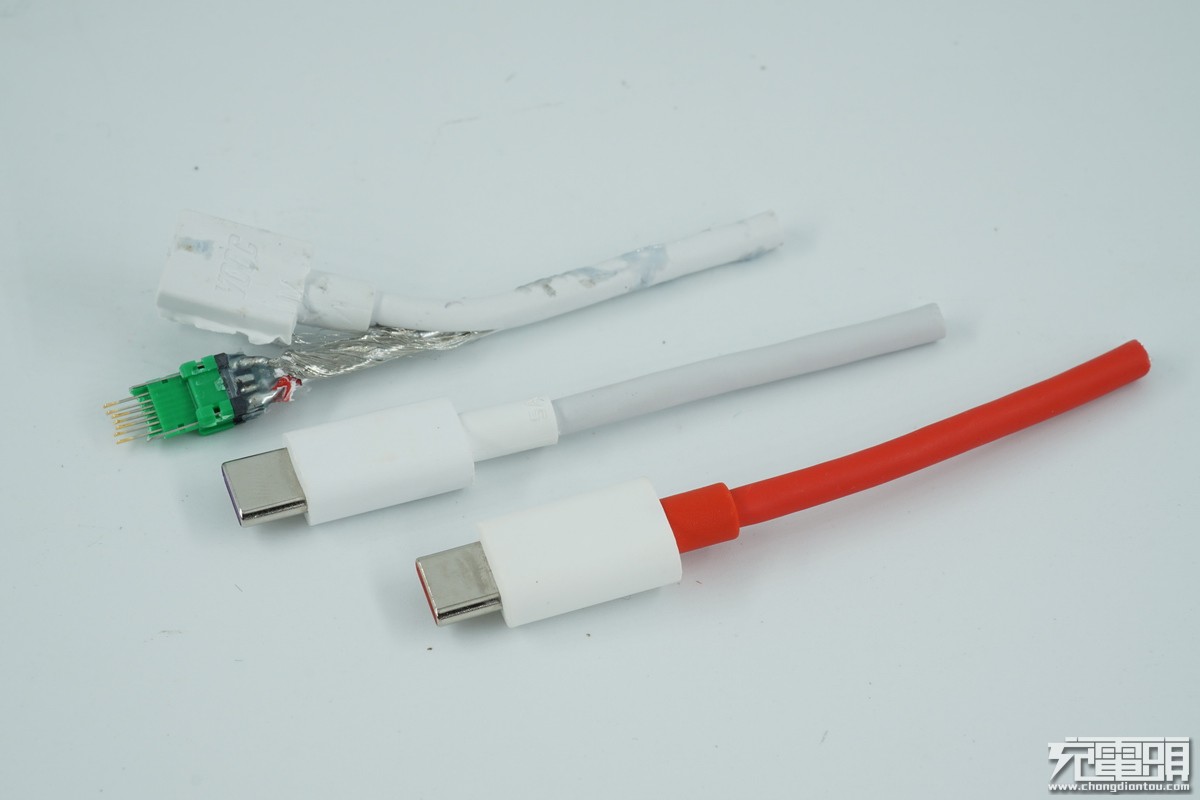

micro type-c这头拆解对比

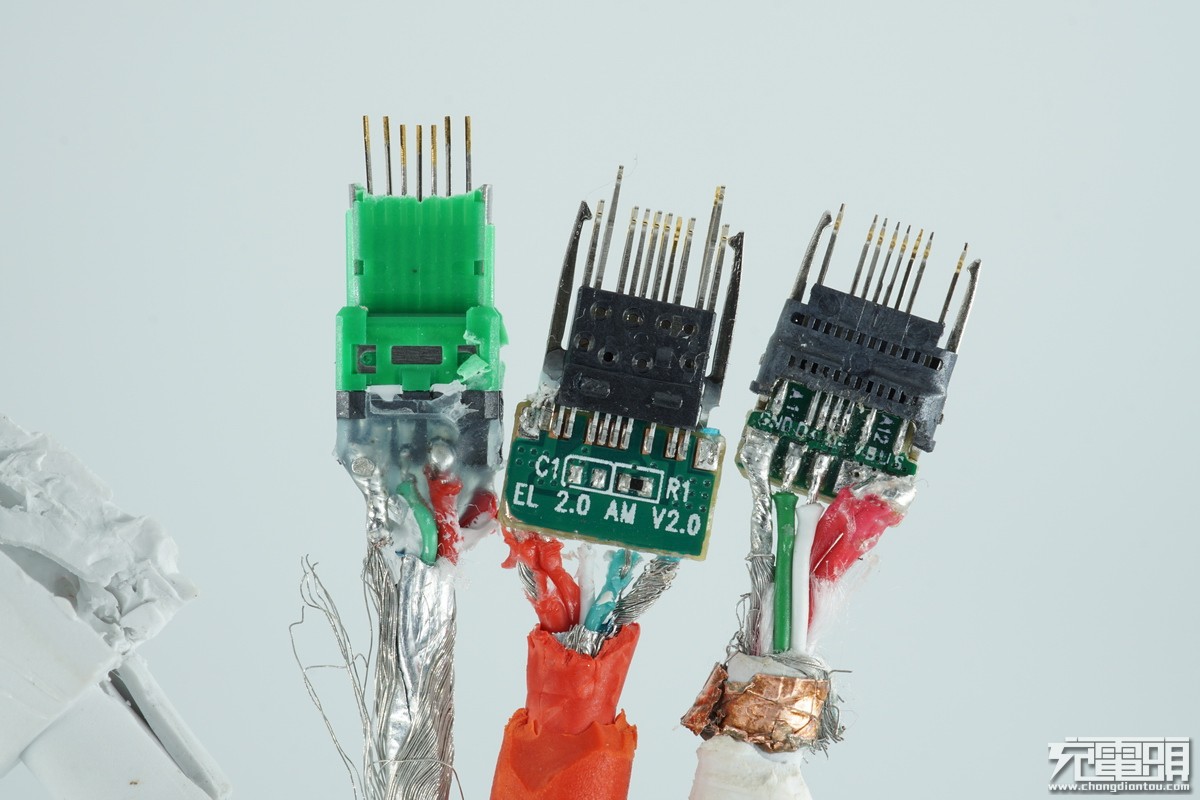

Type-C公头对比。

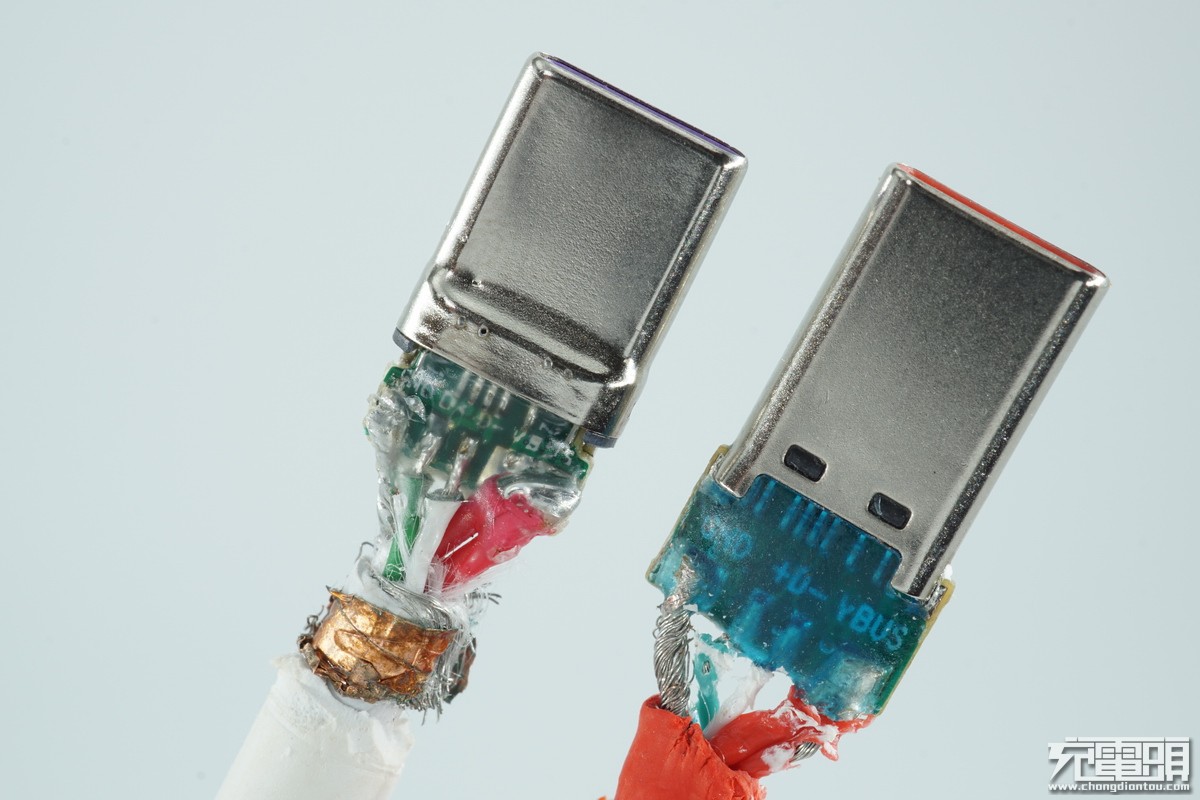

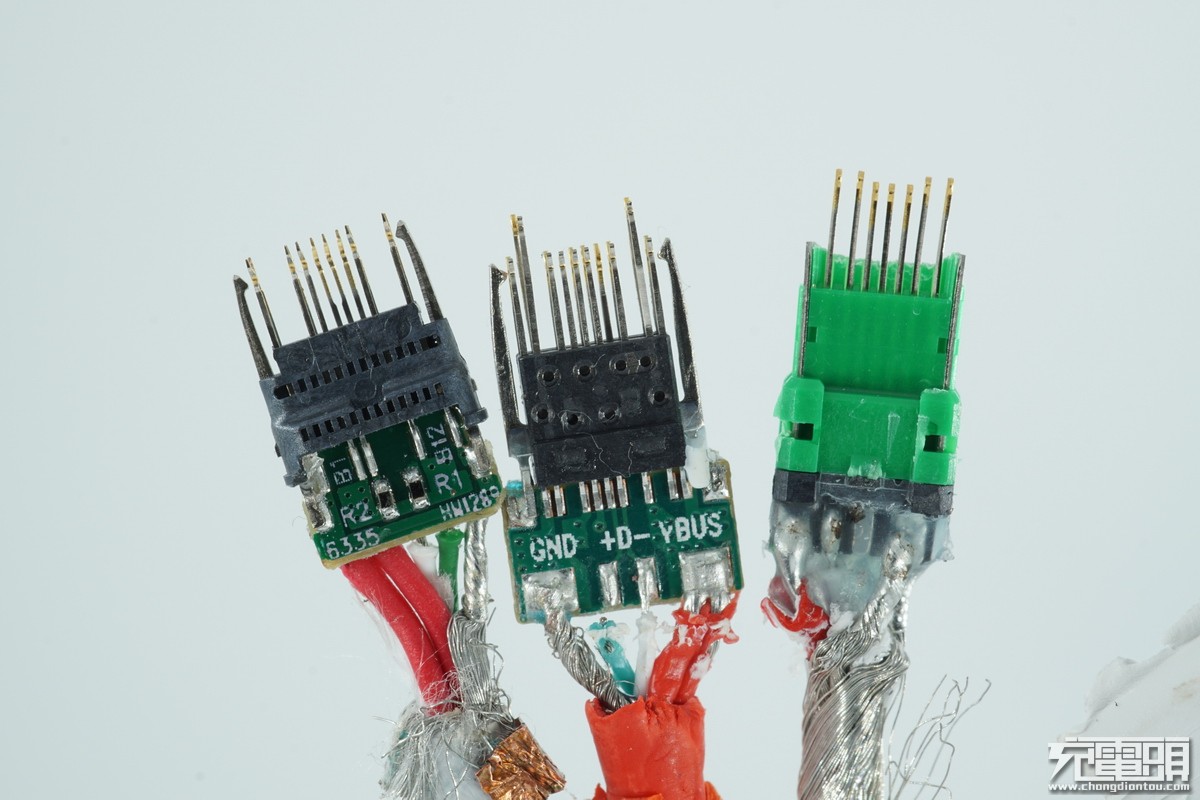

DASH线和华为线Type-C口对比，DASH线只有一个识别电阻R1，华为线有两个。

针脚定义一模一样。

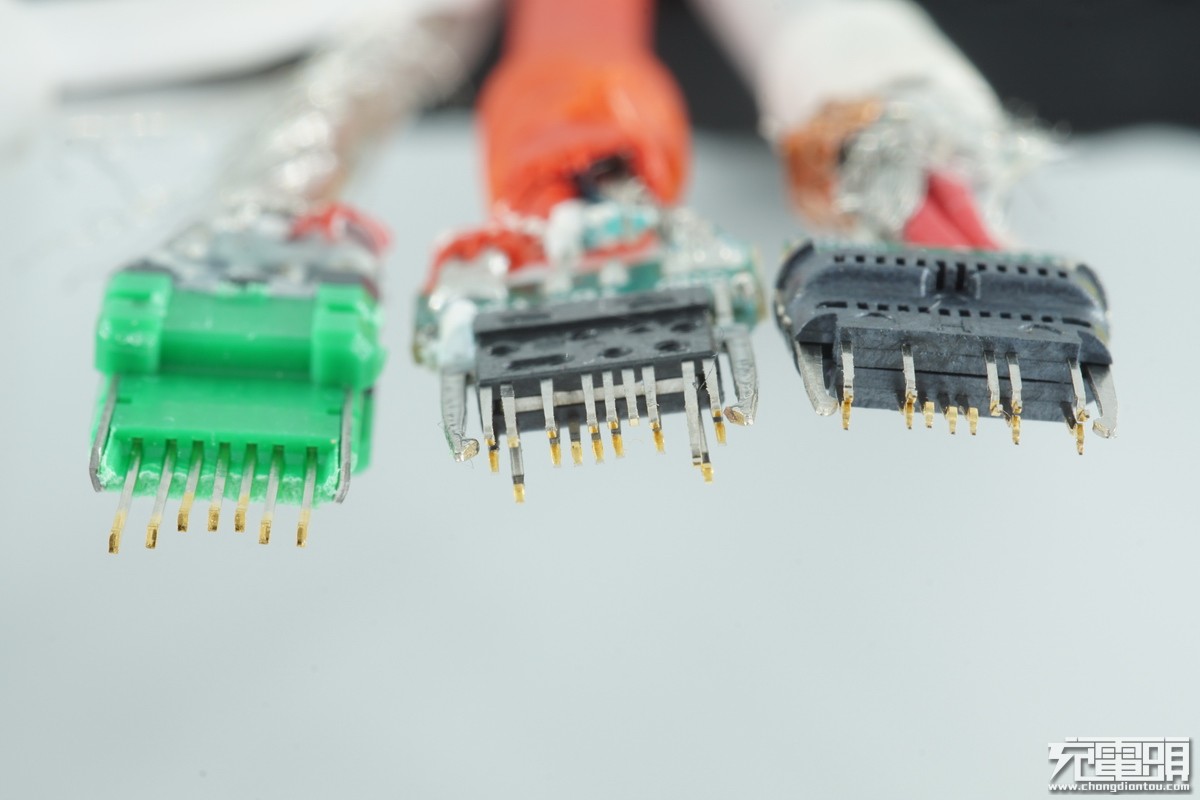

三条数据线正面对比，DASH线有两对针脚加长了。

反面对比。

触点全部镀金。

全部端口放在一起。

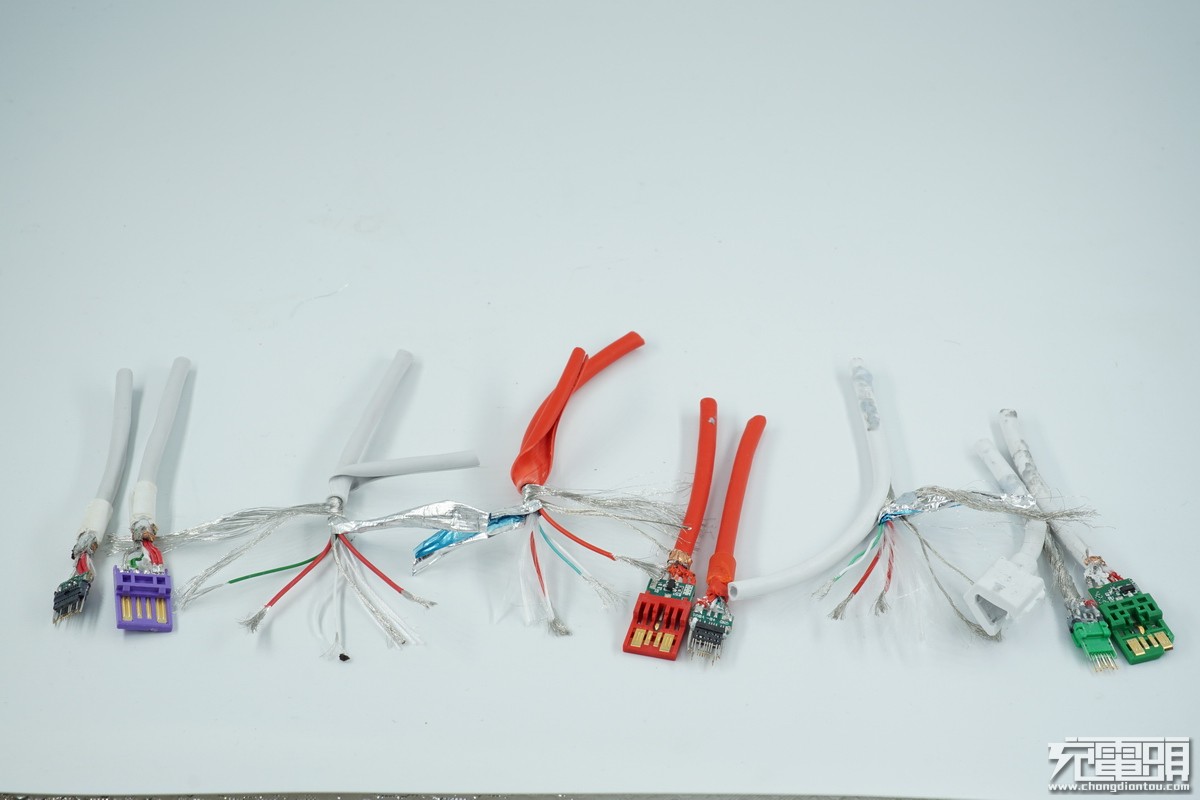

全部线材放在一起。

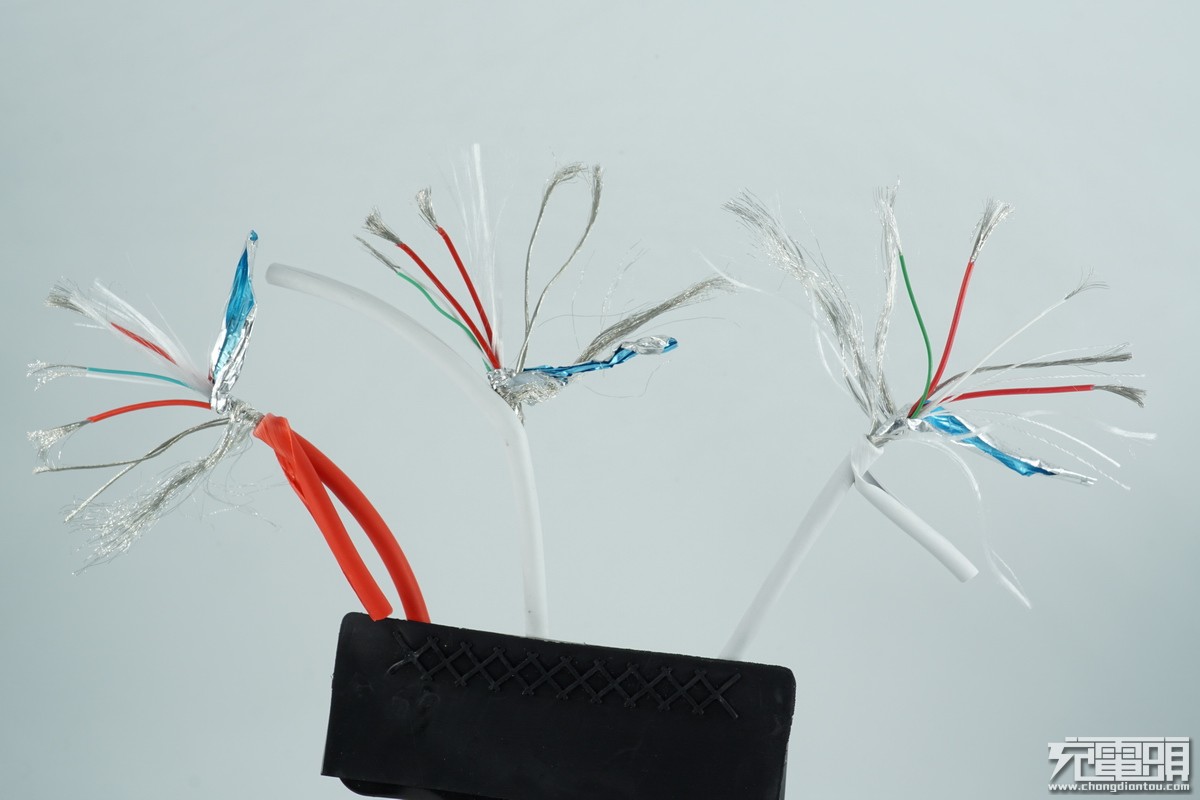

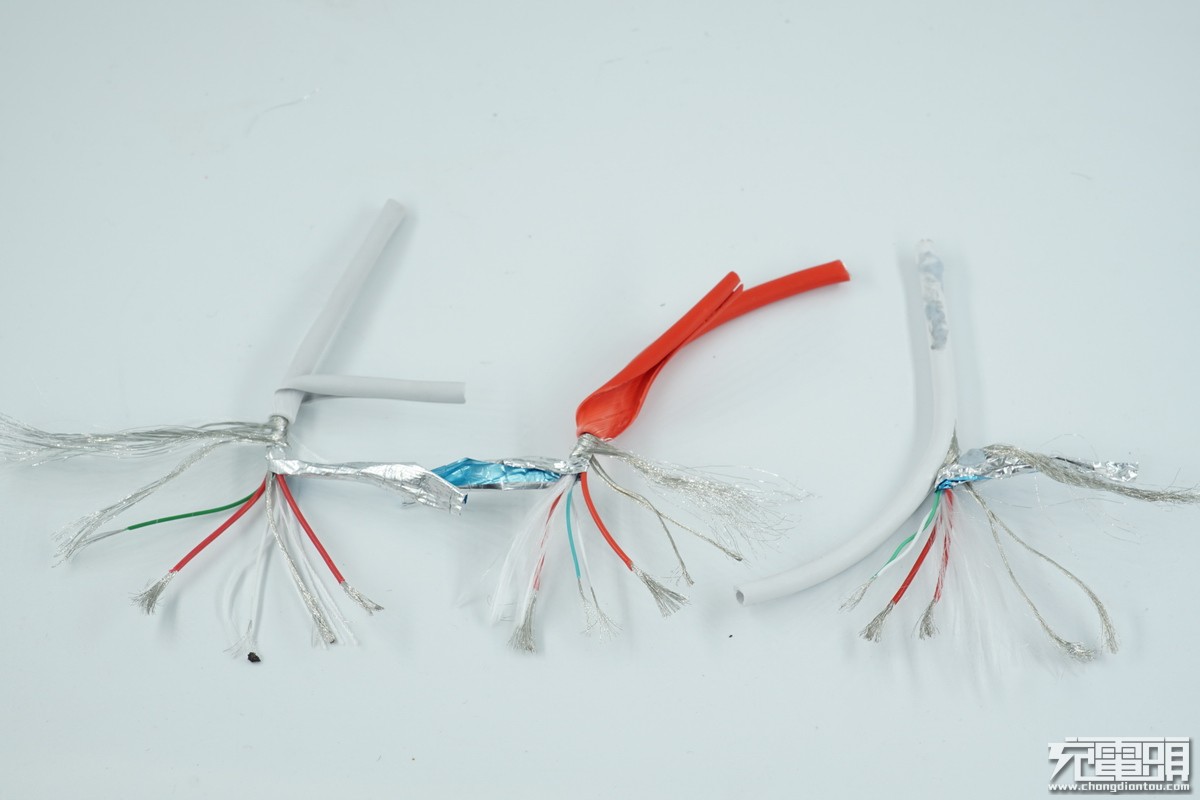

线材内部结构对比，相差无几。

同样用了两根红色过大电流，目测两条加起来18awg。

总结：三款线用料十足，结构上有共通的地方：用了两条红线作为通过5A大电流；同样宽厚的V+  V-，相当于双倍的一般的公头的宽度；用了缠绕方式作为屏蔽层，保证了线材粗而软，不至于过硬。其中VOOC闪充线和DASH线多了一个针脚用于识别。
